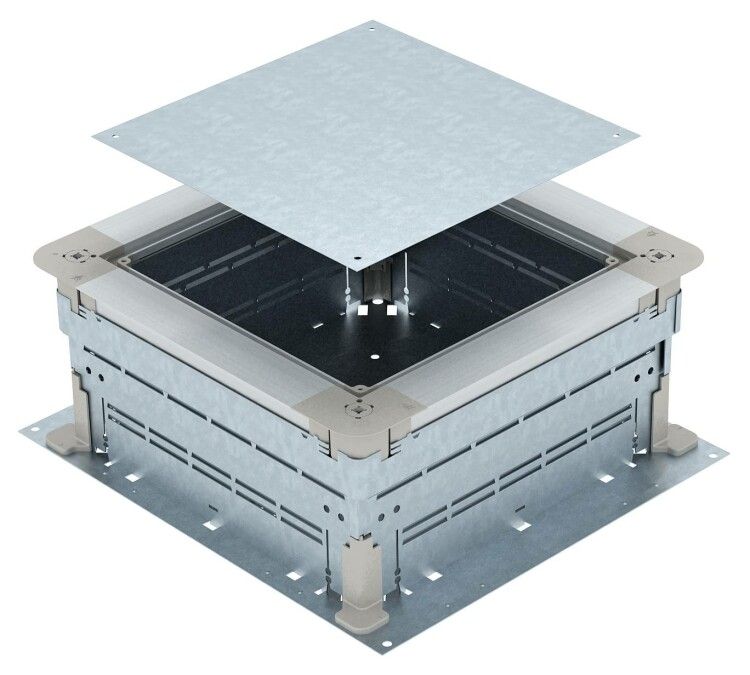

Монтажное основание UZD250-3 (h=165-220 мм) 410x367x165 мм (сталь) (UZD 165220 250-3) | 7410052 OBO Bettermann

Монтажное основание OBO BETTERMANN UZD250-3 (h=165–220 мм) предназначено для скрытой прокладки кабелей в бетонной стяжке. Это надёжная стальная конструкция с цинковым покрытием, которая обеспечивает прочную фиксацию и удобство монтажа в условиях подпольной прокладки.

Назначение и область применения

Монтажное основание OBO BETTERMANN UZD250-3 используется для создания каналов в бетонных стяжках при скрытой прокладке кабелей. Подходит для установки в жилых, офисных и промышленных зданиях, где требуется надёжная и долговечная система коммуникаций. Конструкция позволяет выполнять монтаж до заливки бетона - основание остаётся внутри стяжки, а кабели прокладываются через внутренний канал после её затвердевания.

Технические характеристики

• Тип: Монтажное основание
• Модель: UZD250-3
• Высота регулируемая: 165–220 мм (возможно адаптировать под толщину стяжки)
• Габариты: 410 × 367 × 165 мм
• Номинальный размер: 250 мм
• Размер канала: 250 × 28 мм
• Материал корпуса: Сталь
• Покрытие: Горячеоцинкованное - защищает от коррозии
• Нижняя пластина: Есть - обеспечивает равномерное распределение нагрузки на бетон
• Возможность отсоединения верхней части: Да - упрощает доступ к каналу при монтаже кабелей
• Установка уплотнений: Возможна - предотвращает попадание воды и пыли в канал
• Совместимость с утопленными кабель-каналами: Да
• Подходит для подпольной прокладки: Да

Совместимость и монтаж

Основание OBO BETTERMANN UZD250-3 устанавливается перед заливкой бетонной стяжки. Его можно закрепить на арматуре или опорах, выставив нужную высоту в диапазоне 165–220 мм. После застывания бетона верхнюю часть легко демонтируют - открывается доступ к каналу для протяжки кабелей. Уплотнения (например, резиновые кольца) устанавливаются на вход/выход канала для герметизации. Минимальная толщина стяжки должна составлять не менее 165 мм - ниже этого значения основание не будет полностью закрыто бетоном, что снижает механическую устойчивость.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности для элементов скрытой проводки в бетоне. Цинковое покрытие повышает срок службы в агрессивных средах. Наличие нижней пластины исключает деформацию при давлении бетона. Применение уплотнений соответствует рекомендациям по защите от влаги и пыли в соответствии с IP-стандартами при условии правильной сборки.

Преимущества

• Регулируемая высота - позволяет точно подстроиться под толщину стяжки
• Цинковое покрытие - устойчивость к коррозии даже во влажной среде
• Отсоединяемая крышка - ускоряет прокладку кабелей без вскрытия стяжки
• Нижняя пластина - предотвращает проседание и перекос при заливке
• Поддержка уплотнений - обеспечивает герметичность при необходимости
• Совместимость с утопленными каналами - гибкая интеграция в сложные системы

Ограничения применения

• Не предназначен для открытой прокладки - работает только в бетонной стяжке
• Требует минимальной толщины стяжки 165 мм - нельзя использовать в тонких покрытиях
• Не рассчитан на механические нагрузки сверх нормы - не заменяет силовые конструкции
• Не совместим с кабелями большего диаметра, чем позволяет канал 250×28 мм - проверяйте проходимость перед монтажом

Примеры использования

• Жилые дома - прокладка сетей питания и связи в плитах перекрытия
• Офисные комплексы - скрытая проводка для розеток, освещения и IT-инфраструктуры
• Производственные помещения - подключение оборудования к сети через стяжку пола
• Объекты с повышенной влажностью - больницы, лаборатории, парковочные сооружения

Практические советы

• Перед заливкой бетона проверьте уровень установки - основание должно быть горизонтально и плотно прилегать к арматуре
• Используйте уплотнения на выходах канала, особенно если есть риск попадания влаги из соседних помещений
• Не забудьте отметить местоположение основания на чертежах - это упростит будущий ремонт или модернизацию
• При использовании нескольких оснований в одной зоне соблюдайте шаг между ними - не более 1,5 метра для равномерного распределения нагрузки
• Артикулы uzd 165220 250-3 и 7410052 - одинаково используются в каталогах; при заказе указывайте оба для точности
