Монтажное основание UZD350-3 (h=165-220 мм) 510x467x165 мм (сталь) UZD 165220 350-3 | 7410056 OBO Bettermann

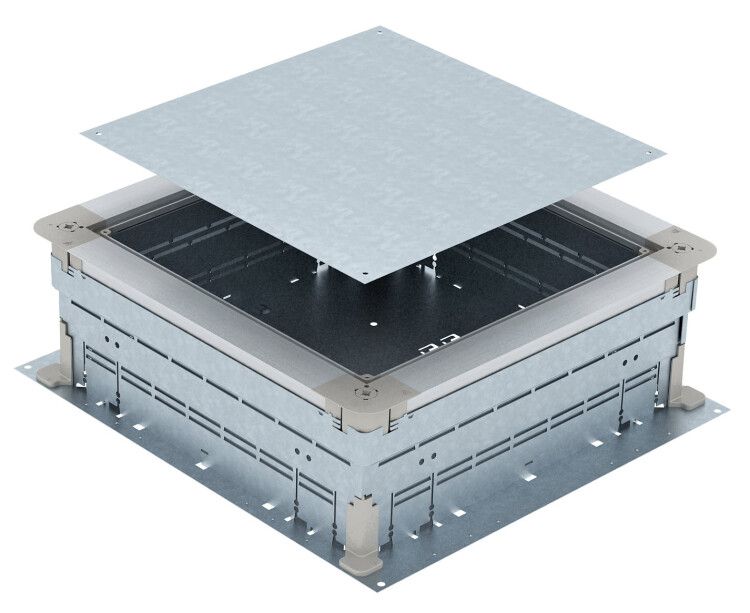

Монтажное основание OBO BETTERMANN UZD350-3 предназначено для скрытой прокладки кабелей в бетонной стяжке пола. Это надёжная металлическая рама с возможностью точной регулировки высоты, которая обеспечивает идеальное выравнивание поверхности под напольные лючки. Артикул 7410056 соответствует заявленному типу UZD 165220 350-3.

Назначение и область применения

Монтажное основание OBO BETTERMANN UZD350-3 используется для создания каналов в бетонной стяжке под установку напольных лючков. Подходит для систем скрытой проводки в помещениях с повышенными требованиями к эстетике и безопасности - офисах, торговых центрах, производственных зонах, медицинских учреждениях. Применяется там, где требуется спрятать кабели под полом, сохранив доступ к ним через лючок. Установка осуществляется до заливки бетона.

Технические характеристики

• Размеры: 510 × 467 × 165 мм (длина × ширина × минимальная высота)
• Высота регулируемая: от 165 до 220 мм - позволяет точно выровнять верхнюю плоскость с уровнем стяжки
• Ширина внутреннего канала: 190–350 мм - обеспечивает свободную прокладку кабелей и гофр
• Материал корпуса: сталь с оцинкованным покрытием - устойчивость к коррозии, долговечность в бетоне
• Нижняя пластина: есть - повышает устойчивость при заливке, предотвращает деформацию
• Тип монтажных отверстий: квадратные - обеспечивают фиксацию в арматурном каркасе
• Возможность отсоединения верхней части: да - позволяет легко заменить или отрегулировать элемент после заливки
• Уплотнение: совместимо - можно установить герметичное уплотнение для защиты от влаги и пыли
• Подходит для утопленного кабель-канала: да - не требует выступающих частей над уровнем пола

Совместимость и монтаж

Монтажное основание OBO BETTERMANN UZD350-3 рассчитано на установку в бетонную стяжку перед её заливкой. Крепится к арматуре через квадратные отверстия. Высота регулируется путём перемещения верхней части по направляющим - это исключает необходимость подрезки или подгонки после заливки. Верхняя крышка (лючок) заказывается отдельно и фиксируется на этом основании. Герметизация достигается за счёт совместимости с уплотнительными кольцами. Работает с любыми стандартными напольными лючками, имеющими подходящую посадочную площадку.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, что соответствует требованиям к долговечности в агрессивных средах. Материал не содержит токсичных компонентов и безопасен при работе в закрытых помещениях. Конструкция не создаёт электромагнитных помех. Соответствует нормам для систем скрытой прокладки кабелей в стяжках согласно ГОСТ Р 50571 и IEC 61439.

Преимущества

• Точная регулировка высоты (165–220 мм) - гарантирует идеальное заподлицо с уровнем пола
• Оцинкованное покрытие - защищает от коррозии даже при длительном контакте с бетоном
• Отсоединяемая верхняя часть - позволяет исправить ошибки монтажа без демонтажа всей системы
• Звукоизолирующие свойства - снижает передачу ударного шума через пол
• Готовность к установке уплотнений - обеспечивает герметичность в условиях повышенной влажности
• Поддержка подпольной прокладки - удобно для модульных систем и реконструкций

Ограничения применения

• Не предназначен для наружной установки - не защищён от прямого воздействия осадков и УФ-лучей
• Не работает без верхней крышки - сам по себе не является завершённым решением, требует доп. элемента
• Не подходит для стяжек толщиной менее 165 мм - минимальная высота обязательна для правильной работы
• Не следует использовать в местах с механическими нагрузками выше класса N300 - для тяжёлых транспорта или спецтехники нужна усиленная система

Примеры использования

• Установка в торговом центре - скрытые кабели для терминалов оплаты под напольными лючками
• Производственный участок - питание оборудования через лючки в полу, чтобы не перегружать стены
• Медицинский центр - прокладка кабелей для диагностического оборудования под стяжкой с герметичным лючком
• Аудитории и конференц-залы - минимизация видимых проводов при сохранении возможности подключения

Практические советы

• Перед заливкой проверьте уровень высоты - используйте лазерный уровень, чтобы верхняя плоскость была точно в уровне будущего пола
• Фиксируйте основание к арматуре через квадратные отверстия - это предотвратит смещение при уплотнении бетона
• Выбирайте уплотнение с IP65+ - особенно важно в помещениях с мойкой полов или повышенной влажностью
• Убедитесь, что посадочный диаметр вашего лючка соответствует ширине канала (до 350 мм)
• Если стяжка будет тоньше 180 мм - выбирайте более низкий вариант; этот продукт оптимален для 180–210 мм
• После заливки не нагружайте основание до полного набора прочности бетона - минимум 7 дней
