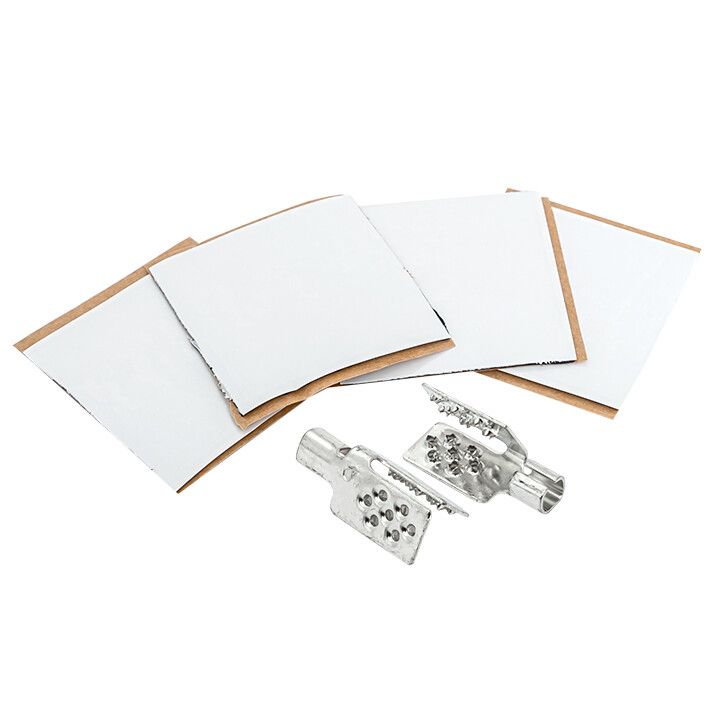

Монтажный комплект для инфракрасного пленочного пола EKF IK-01 - это готовый набор для надёжного подключения одной полосы инфракрасной нагревательной пленки. Комплект обеспечивает безопасное и долговечное соединение между пленкой и проводами, упрощает монтаж и исключает необходимость самостоятельного подбора элементов.

Назначение и область применения

Монтажный комплект для инфракрасного пленочного пола EKF IK-01 предназначен для подключения инфракрасной нагревательной пленки к сети 220 В. Он используется при установке тёплых полов в жилых помещениях, офисах, медицинских учреждениях и других объектах, где требуется равномерный и бесшумный обогрев поверхности пола.

Технические характеристики

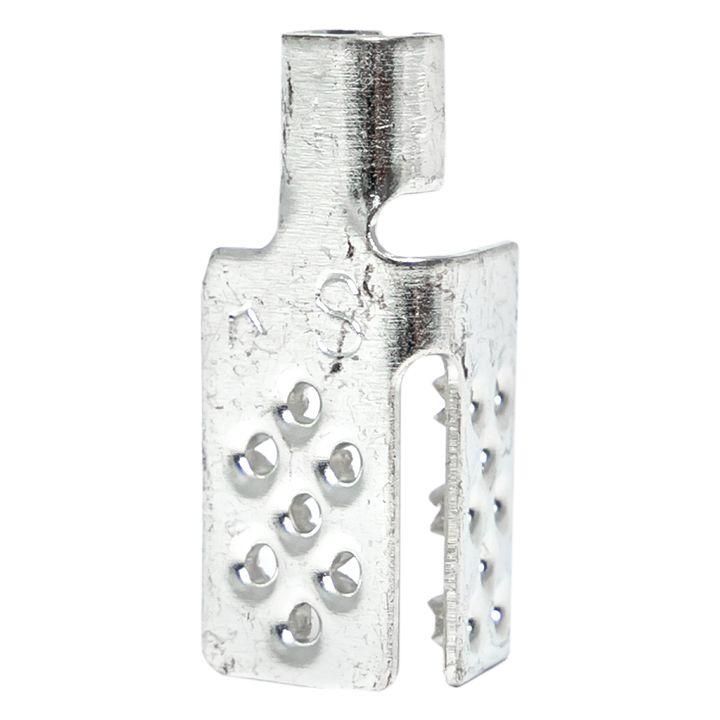

• Количество контактных зажимов: 2 шт. - для подключения медных шин пленки к силовым проводам
• Количество бутил-каучуковых изолирующих пластин: 6 шт. - размером 50×50 мм каждая
• Материал изоляции: бутил-каучук - эластичный, термостойкий, водоотталкивающий
• Рабочее напряжение: до 220 В AC
• Рекомендованная температура эксплуатации: от –40 C до +85 C

Совместимость и монтаж

Комплект совместим с любыми инфракрасными пленками, имеющими медные шины шириной до 10 мм. Установка выполняется в следующем порядке:

1. Зачищается участок медной шины на пленке (без повреждения углеродного слоя).
2. На зачищенную часть устанавливается контактный зажим - плотно фиксируется плоскогубцами.
3. К зажиму подсоединяются силовые провода (медные, сечением 1,5–2,5 мм2).
4. Сверху на место соединения накладывается бутил-каучуковая изоляция - она герметизирует контакт и предотвращает замыкание.
5. Изоляционные пластины располагаются так, чтобы полностью перекрывать зажим и прилегающие участки пленки.

Не используйте другие типы изоляции вместо входящих в комплект - они не обеспечивают нужной теплостойкости и механической прочности.

Безопасность и стандарты

Комплект соответствует требованиям безопасности для электрооборудования, применяемого в системах отопления. Бутил-каучуковая изоляция не выделяет токсичных веществ при нагреве и не горит. Материалы сертифицированы для работы в условиях повышенной влажности.

Преимущества

• Готовый набор - не нужно искать и подбирать отдельные детали
• Высокая надёжность контакта благодаря специальному дизайну зажимов
• Устойчивость к влаге, перепадам температур и механическим нагрузкам
• Экономия времени при монтаже - всё необходимое уже собрано

Ограничения применения

• Подходит только для одиночных полос пленки - не рассчитан на параллельное подключение нескольких секций
• Не применяется для подключения пленки с шинами шириной более 10 мм
• Не рекомендуется использовать вне системы тёплого пола - не является автономным источником питания
• Не предназначена для открытого монтажа - все соединения должны быть закрыты напольным покрытием

Примеры использования

• Подключение инфракрасной пленки под ламинат в спальне
• Обустройство тёплого пола в ванной комнате перед укладкой плитки
• Монтаж системы обогрева под деревянным настилом в частном доме
• Ремонт или доработка существующего инфракрасного пола

Практические советы

• Перед установкой проверьте целостность медных шин - трещины или окисление снижают надёжность контакта
• Фиксируйте зажимы только плоскогубцами с гладкими губками - острые края могут повредить пленку
• Изолируйте каждый контакт двумя пластинами - одна сверху, другая снизу, если позволяет толщина пленки
• Проверяйте качество соединения мультиметром после монтажа - сопротивление должно быть менее 0,1 Ом
• Не допускайте попадания воды на неизолированные контакты во время монтажа - даже небольшая влага может вызвать коррозию
