Набор монтажный крепления колец и люков AISI 304 DKC - это готовый комплект для надежного крепления регулировочных колец и люков к кабельным колодцам, выполненный из нержавеющей стали AISI 304. Артикул 600100 и бренд DKC обеспечивают совместимость с системами Octopus, подходящими для промышленной и инфраструктурной автоматизации.

Назначение и область применения

Набор предназначен для фиксации регулировочных колец и люков на кабельных колодцах в четырех точках. Обеспечивает устойчивую установку при изменении уровня земли или осадке грунта. Подходит для объектов с повышенными требованиями к долговечности: транспортные тоннели, подземные распределительные пункты, промышленные площадки, коммунальная инфраструктура.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, не содержит галогенов
• Шпилька: M6×250 мм, DIN 975 - длина позволяет устанавливать до четырех колец по 50 мм каждый

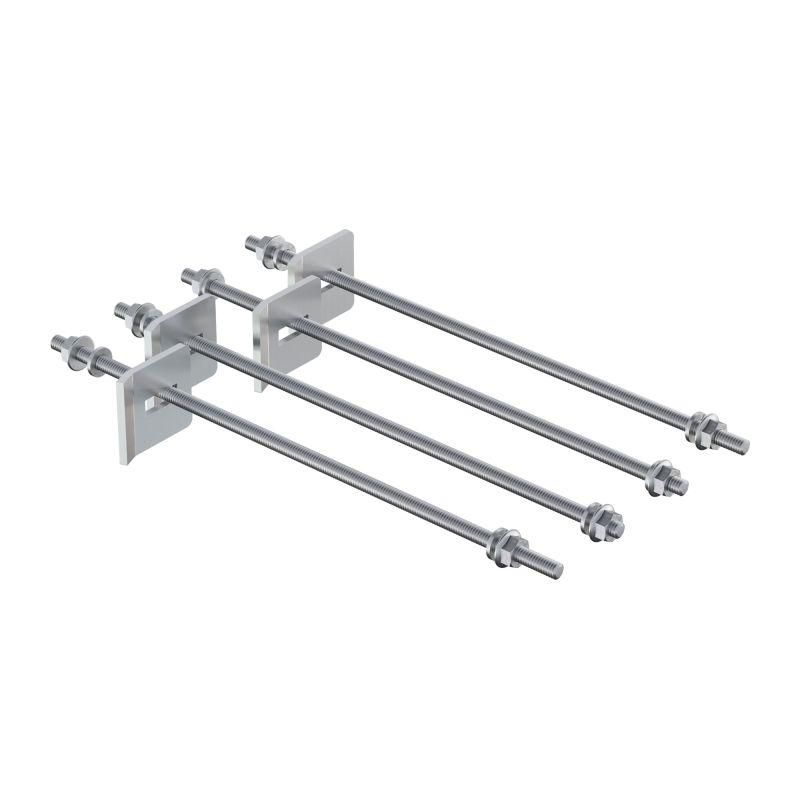

• Количество элементов: 4 шпильки, 4 прижима лотка, 8 шайб-гrovers (DIN 127 B HDZ), 8 гаек M6 (DIN 6923, класс прочности 8.0)
• Покрытие: горячеоцинкованное (HDZ) - повышает антикоррозийную стойкость

Совместимость и монтаж

Набор совместим с кабельными колодцами, имеющими стандартные отверстия под M6. Монтаж выполняется в четыре точки вокруг верхнего края колодца. Шпильки проходят через основание колодца, затем последовательно устанавливаются: шайба-гровер, прижим лотка, регулировочное кольцо, еще одна шайба-гровер и гайка. Гайки затягиваются моментом 8–10 Нм - перетягивать нельзя, чтобы не деформировать резьбу.

Безопасность и стандарты

Изделия соответствуют DIN 975, DIN 127, DIN 6923. Материал AISI 304 не выделяет токсичных веществ, безопасен для окружающей среды и людей. Отсутствие галогенов исключает риск образования едких паров при возможном нагреве или возгорании.

Преимущества

• Универсальная длина шпилек - позволяет собирать многоуровневые конструкции без замены деталей
• Высокая коррозионная стойкость - срок службы более 25 лет в агрессивных средах
• Готовый комплект - снижает время монтажа, исключает ошибки при подборе крепежа
• Стандартные размеры - легко заменяются аналогами при необходимости

Ограничения применения

Не рекомендуется использовать в условиях постоянного механического удара или вибрации выше 10 g - возможна саморазвинчиваемость. Не подходит для крепления тяжелых люков массой свыше 150 кг. Температурный диапазон: от –40C до +300C - за пределами этого интервала теряется прочность резьбы.

Примеры использования

• Фиксация регулировочных колец в кабельных колодцах на автострадах
• Установка люков доступа в подземных камерах тепловых сетей
• Крепление крышек технологических отверстий на заводах химической промышленности
• Реконструкция старых кабельных трасс с необходимостью поднятия уровня люка

Практические советы

• Перед монтажом проверьте внутренний диаметр отверстия в бетоне - он должен быть минимум 10 мм больше диаметра шпильки (M6 = 6 мм), чтобы избежать трения
• При использовании в сыром грунте - перед установкой обработайте резьбу противозадирной смазкой на основе MoS₂
• Запрещено применять набор вместо анкеров - он не рассчитан на восприятие нагрузок на вырыв
• Артикул 600100 от DKC можно заказывать запасными частями - все элементы стандартизированы и доступны отдельно
