Устройство фикс. для аппаратов DPX 125/400 XL 3 4000-24мод. Leg 020720 Legrand

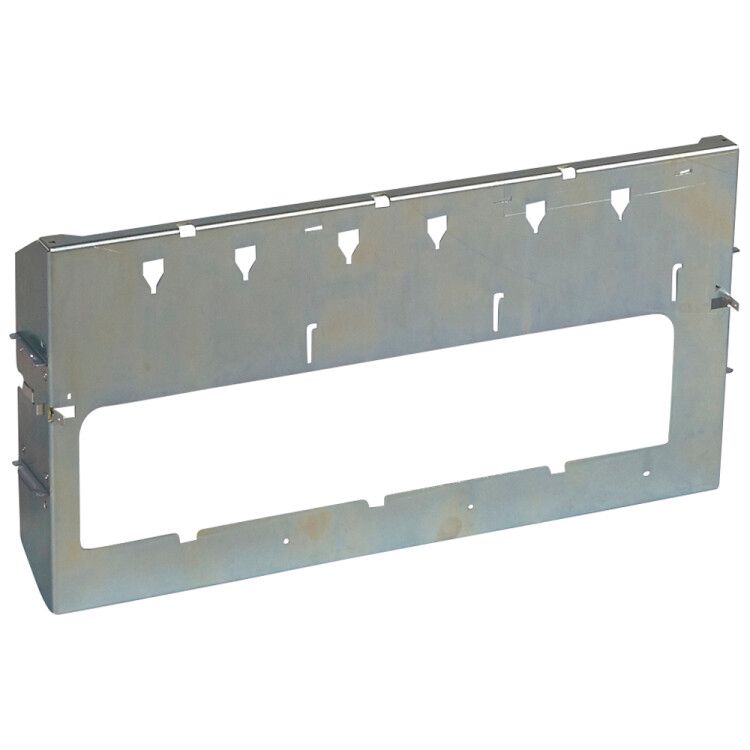

Узел монтажный с регулировкой по глубине XL3 4000 для 1–3 DPX 250/630 фиксированного исполнения - это надёжный комплект для установки автоматических выключателей Legrand серии DPX на DIN-рейку с точной настройкой глубины монтажа. Артикул 020720 обеспечивает совместимость с моделями DPX 250 и DPX 630, что делает его универсальным решением для распределительных щитов промышленного и коммерческого назначения.

Назначение и область применения

Узел монтажный с регулировкой по глубине XL3 4000 предназначен для фиксированной установки автоматических выключателей Legrand DPX 250 и DPX 630 в электрических щитах. Он позволяет точно выровнять корпуса аппаратов по передней плоскости шкафа, даже если толщина стенки щита отличается от стандарта. Применяется в промышленных распределительных устройствах, на производствах, в объектах ЖКХ и коммерческой недвижимости, где важна эстетика и доступ к управлению.

Технические характеристики

• Установочная ширина: 725 мм - соответствует трём местам для установки выключателей DPX 250/630;
• Исполнение: монтажный кронштейн - жёсткая металлическая рама с механизмом регулировки;
• Материал: металл - устойчив к механическим нагрузкам и деформациям;
• Цвет: естественный - не окрашен, сохраняет первоначальную поверхность металла;
• Совместим с: выключателями Legrand DPX 250 и DPX 630 фиксированного исполнения;
• Регулировка по глубине: да - позволяет перемещать выключатель вперёд-назад на несколько миллиметров для идеальной посадки в лицевой панели.

Совместимость и монтаж

Узел монтажный с регулировкой по глубине XL3 4000 совместим исключительно с выключателями Legrand DPX 250 и DPX 630 фиксированного исполнения. Для других серий (например, DPX с поворотным механизмом) он не подходит. Монтаж выполняется на DIN-рейку типа 35 мм. Кронштейн крепится двумя защёлками, после чего выключатели вставляются в пазы и фиксируются винтами. Регулировка глубины осуществляется вручную - отверткой или ключом, в зависимости от модели выключателя. Убедитесь, что толщина дверцы щита не превышает 8 мм, иначе возможны трудности с фиксацией.

Преимущества

• Точная регулировка глубины - выключатели всегда выходят на один уровень, даже при неровной дверце щита;
• Высокая жесткость металлической рамы - предотвращает провисание и люфт при частых операциях включения/выключения;
• Не требует дополнительных креплений - монтируется напрямую на DIN-рейку;
• Поддерживает три положения - экономит место в щите, заменяя три отдельных кронштейна.

Ограничения применения

• Не подходит для выключателей DPX с поворотными рычагами - только для фиксированных исполнений;
• Не используется в условиях постоянного воздействия воды или агрессивных сред - материал не имеет покрытия против коррозии;
• Запрещено применять с выключателями других брендов - форма крепления уникальна для Legrand;
• Ширина 725 мм требует достаточного места в щите - не подходит для компактных или узких шкафов.

Примеры использования

• Промышленный щит управления насосной станцией - три выключателя DPX 630 установлены на одном кронштейне, все на одной плоскости;
• Щит освещения торгового центра - выключатели DPX 250 выровнены по фасаду, чтобы персонал мог легко видеть и до них достать;
• Энергообъект с частыми проверками - удобство быстрого доступа и чёткой визуализации состояния аппаратов.

Практические советы

• Перед монтажом измерьте толщину дверцы щита - оптимальная: 3–6 мм. Более толстые панели могут мешать фиксации;
• Проверьте, что выключатели DPX имеют именно фиксированное исполнение - у них нет поворотного механизма на тыльной стороне;
• После сборки протестируйте ход выключателей - они должны включаться/выключаться без усилий и не задевать за край кронштейна;
• Если щит будет установлен во влажном помещении - дополнительно герметизируйте зазоры между кронштейном и панелью;
• Артикул 020720 - единственный подходящий вариант для этой группы выключателей; другие кронштейны XL3 не обеспечивают нужную ширину и тип крепления.
