ПЕР ТОКА | 47894 Schneider Electric МОТОР-РЕДУКТОР 200-240 В APC

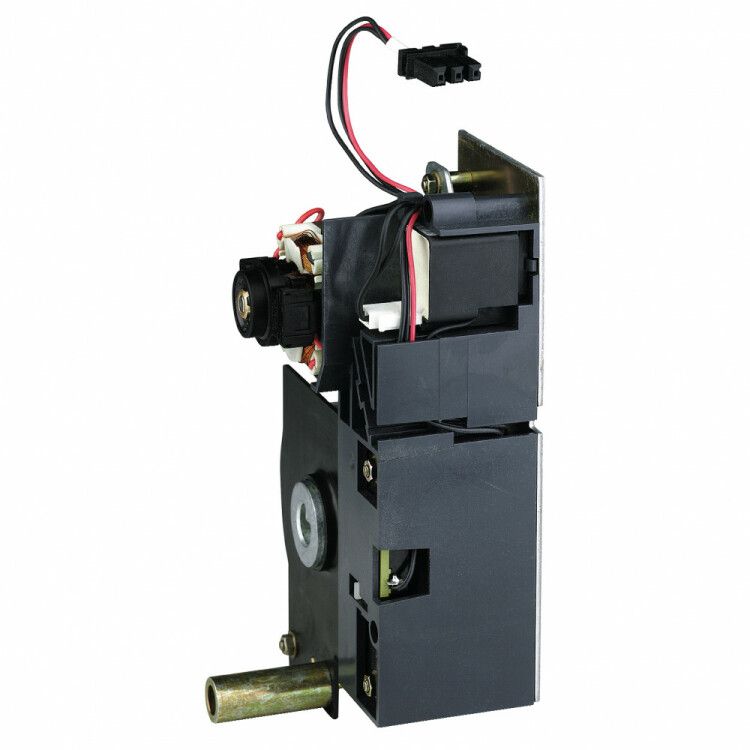

Мотор-редуктор 200–240 В переменного тока от Schneider Electric (артикул 47894) предназначен для преобразования высокой скорости вращения двигателя в повышенный крутящий момент на выходном валу - идеально подходит для устройств, требующих точного и надёжного механического привода, таких как механизмы автоматической зарядки пружин в коммутационной аппаратуре.

Назначение и область применения

Этот мотор-редуктор используется в системах управления автоматическими выключателями, особенно в комплектации с аппаратами серии Masterpact NW и EasyPact MVS. Его основная задача - обеспечить механический привод для защёлкивающих и расцепляющих механизмов, например, при автоматической зарядке пружины в выключателе. Устройство работает от сети переменного тока 200–240 В, что делает его подходящим для промышленных объектов с классическим напряжением питания.

Технические характеристики

• Рабочее напряжение: 200–240 В переменного тока
• Тип питания: однофазный AC
• Основное применение: привод механизмов автоматических выключателей
• Серия изделия: MCH (Motor Control Hub)
• Производитель: Schneider Electric
• Артикул: 47894

Совместимость и монтаж

Мотор-редуктор 200–240 В переменного тока (артикул 47894) совместим исключительно с автоматическими выключателями серии Masterpact NW и EasyPact MVS. Он устанавливается в качестве встроенного привода в корпус выключателя - внешнее крепление невозможно. Подключение осуществляется через штекерную колодку, соответствующую внутренней схеме выключателя. Нельзя использовать этот мотор-редуктор в других цепях или с другими моделями выключателей - даже аналогичными по напряжению.

Безопасность и стандарты

Устройство проектировалось в соответствии с требованиями безопасности для электрооборудования среднего уровня напряжения. Хотя явных указаний на соответствие IEC/EN 60947 или другим нормам в данных нет, его использование внутри одобренных выключателей гарантирует соблюдение всех необходимых испытаний и сертификаций этих аппаратов. Эксплуатация вне системы Masterpact/EasyPact запрещена.

Преимущества

• Интегрированная совместимость - не требуется подбор адаптеров или доработка
• Закрытый дизайн минимизирует риск попадания пыли и влаги в рабочие элементы
• Не требует регулярного обслуживания при правильной эксплуатации
• Фиксированная мощность и скорость обеспечивают предсказуемое время срабатывания

Ограничения применения

• Поддерживает только напряжение 200–240 В AC - нельзя использовать с постоянным током или другим диапазоном
• Не предназначено для работы в условиях температуры ниже –15 C или выше +55 C (не указано прямо, но следует из условий эксплуатации выключателей Masterpact)
• Не является самостоятельным приводом - не функционирует без установленного в него выключателя
• Недоступна замена отдельных деталей - весь модуль меняется целиком

Примеры использования

• Автоматическое перезаряжение пружины в Masterpact NW после срабатывания защиты
• Привод расцепления в EasyPact MVS при аварийном отключении
• Применение в щитовых помещениях заводов, где требуется надёжная и бесшумная работа приводов

Практические советы

• Перед заменой проверьте модель выключателя - мотор-редуктор 200–240 В переменного тока (47894) подходит только к Masterpact NW и EasyPact MVS
• Отключите питание до начала работ - хотя он не потребляет много энергии, система всё ещё находится под напряжением
• Не используйте силовые инструменты при установке - соединения выполнены с малым допуском; переусиливать можно повредить зубчатые передачи
• Храните в сухом месте - даже закрытый корпус не защищён от длительного воздействия влаги
