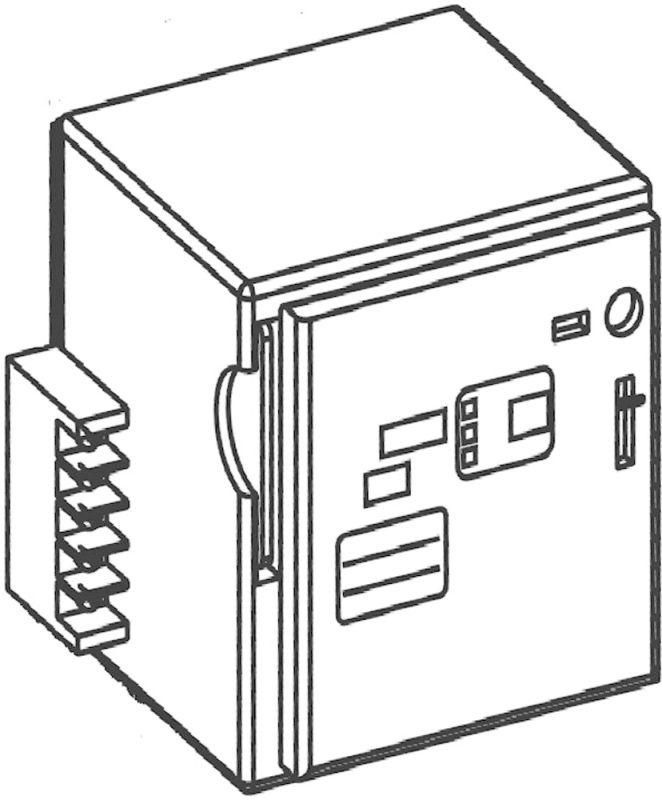

МОТОР-РЕДУКТОР DC24V (250) | SPD-MD-02 Systeme Electric APC

Мотор-редуктор DC 24В (250) от Systeme Electric - устройство для автоматического взведения пружинного механизма в автоматических выключателях серии SystemePact CCB с номинальным током 250 А. Артикул spd-md-02 обеспечивает надёжную работу в системах с постоянным током 24 В, позволяя выполнять повторные включения сразу после отключения.

Назначение и область применения

Мотор-редуктор DC 24В (250) предназначен исключительно для установки на автоматические выключатели серии SystemePact CCB с номинальным током 250 А. Он автоматически взводит пружинный механизм при включении аппарата, что позволяет оператору управлять выключателем дистанционно или через систему автоматизации. Устройство особенно полезно там, где требуется частое включение/выключение - например, в распределительных щитах промышленных объектов, на участках с высокими требованиями к бесперебойной работе.

Технические характеристики

• Тип привода: Моторный
• Тип тока: Постоянный (DC)
• Напряжение питания: 24 В
• Гарантийный срок: 24 месяца
• Режимы работы: Автоматический (auto) / Ручной (manu) - переключается внешним рычагом
• Монтаж: Лицевая сторона выключателя Series SystemePact CCB

Совместимость и монтаж

Мотор-редуктор DC 24В (250) совместим только с выключателями системы SystemePact CCB на 250 А. Установка выполняется с лицевой стороны корпуса аппарата - требует предварительного отключения питания и демонтажа декоративной крышки. Подключение осуществляется к клеммам управления выключателя. Нельзя использовать с другими сериями аппаратов, даже если они имеют аналогичный ток.

Безопасность и стандарты

Устройство соответствует внутренним техническим требованиям производителя Systeme Electric для работы в составе серий SystemePact CCB. Сертификация по международным стандартам IEC/EN не указана - применение допускается только в рамках рекомендованной системы.

Преимущества

• Автоматическое взведение пружины - снижает нагрузку на персонал и исключает человеческий фактор при включении
• Возможность немедленного повторного включения после отключения - повышает доступность оборудования
• Переключатель auto/manu - даёт гибкость: можно перевести вручную при обслуживании или аварии
• Стандартное напряжение 24 В DC - совместимо с большинством промышленных систем управления

Ограничения применения

• Не работает с переменным током - нельзя подключать к сети 24 В AC
• Подходит только для выключателей SystemePact CCB на 250 А - другие модели не поддерживаются
• Не предназначена для частых циклов включения более 10 раз в минуту - риск перегрева двигателя
• Не защищён от внешних воздействий (не IP-классифицирован) - требует установки внутри закрытого шкафа

Примеры использования

• Промышленные станции управления насосными агрегатами
• Линии конвейеров с автоматическим запуском после срабатывания защиты
• Энергообъекты с удалённым управлением - например, в подземных камерах или на площадках с ограниченным доступом
• Системы резервирования питания, где важно быстрое восстановление после КЗ

Практические советы

• Перед установкой проверьте соответствие артикула spd-md-02 и типоразмера выключателя - несовпадение приведёт к невозможности механического соединения
• Используйте только источник питания 24 В DC с минимальной пульсацией - скачки напряжения могут вызвать сбои в работе мотора
• При переходе в ручной режим (manu) обязательно отключите питание мотора - попытки одновременного ручного и автоматического действия могут повредить передачу
• Регулярно проверяйте положение переключателя auto/manu - случайный перевод в ручной режим может заблокировать автоматизацию
• Не применяйте смазочные материалы самостоятельно - внутренняя смазка рассчитана на весь срок службы устройства
