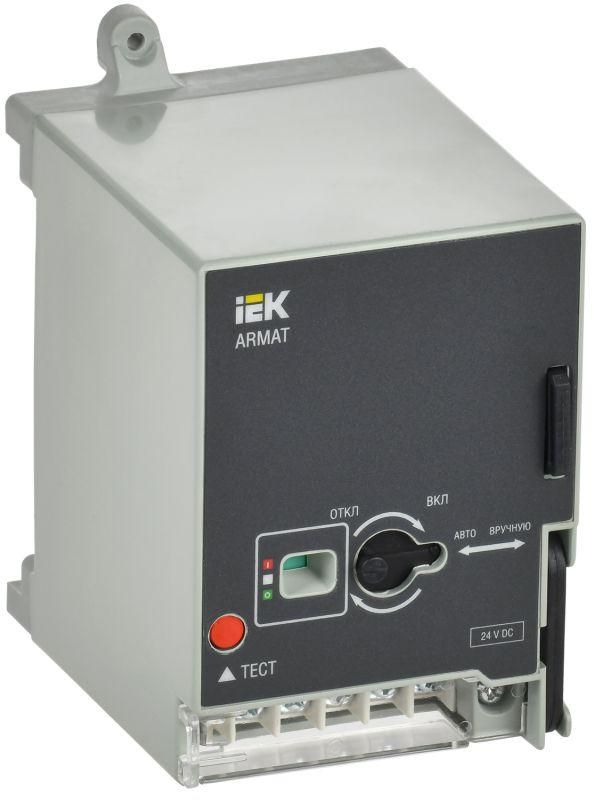

Моторный привод ARMAT 230В AC для MCCB типоразмер G IEK (ИЭК) AR-MCCBD-MD-230-0-04-C

Привод моторный 230В AC для автоматического выключателя MCCB типоразмер G от бренда IEK (артикул ar-mccbd-md-230-0-04-c) обеспечивает дистанционное управление автоматическим выключателем в литом корпусе, позволяя управлять питанием из удалённой точки без физического доступа к аппарату.

Назначение и область применения

Привод моторный 230В AC для автоматического выключателя MCCB типоразмер G используется для дистанционного включения и отключения автомата типа MCCB с габаритом G. Он применяется там, где требуется безопасное и удобное управление силовым оборудованием - например, на производственных линиях, в распределительных щитах, на объектах с ограниченным доступом или в системах автоматизации зданий.

Технические характеристики

• Тип привода: моторный - работает за счёт электродвигателя, обеспечивающего механическое перемещение рычага выключателя;
• Тип тока: переменный (AC) - совместим с сетями 50 Гц;
• Напряжение питания: 230 В - подключение осуществляется через стандартную однофазную сеть;
• Совместим с автоматическими выключателями MCCB типоразмера G - проверьте соответствие модели выключателя перед установкой;
• Работает в составе системы ARMAT - серия от IEK, оптимизированная для автоматизации коммутационных устройств.

Совместимость и монтаж

Привод ar-mccbd-md-230-0-04-c устанавливается непосредственно на автоматический выключатель MCCB типоразмера G. Для правильной работы необходимо:

• Убедиться, что модель выключателя имеет соответствующий крепёжный профиль для привода IEK;
• Не использовать с выключателями других типоразмеров (E, F, H) - физическая и функциональная несовместимость;
• Подключить питание 230 В AC к клеммам привода согласно схеме в руководстве; полярность не важна - привод работает с любым чередованием фазы и нуля;
• Закрепить привод до подачи напряжения - во время монтажа механизм находится в нейтральном положении.

Безопасность и стандарты

Привод соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. Серия ARMAT от IEK разработана с учётом норм IEC 60947 и ГОСТ Р 50030. Привод не содержит открытых токоведущих частей при установленном состоянии и не требует специальных мер защиты при работе в шкафах IP54 и выше.

Преимущества

• Позволяет выполнять операции включения/отключения без открывания щита - снижает риск поражения током;
• Интегрируется в системы АСУ ТП и SCADA - легко подключается к контроллерам через реле или контакторы;
• Высокая надёжность механической передачи - минимум движущихся деталей, исключающих быстрый износ;
• Работает в широком температурном диапазоне - подходит для помещений с колебаниями температуры.

Ограничения применения

• Не предназначена для управления выключателями меньшего или большего типоразмера - только MCCB G;
• Не рассчитана на частые циклы включения/отключения более 10 раз в час - возможен перегрев двигателя;
• Не следует использовать в средах с высокой запылённостью без дополнительной защиты (например, IP65+);
• Не поддерживает регулировку усилия или скорости - работа происходит по жестко заданному алгоритму.

Примеры использования

• Автоматическое отключение оборудования при аварии в цехе - сигнал с датчика триггерит привод для отключения MCCB;
• Управление освещением или вентиляцией из центрального пункта управления;
• Обеспечение дистанционного отключения в труднодоступных местах - например, в подземных камерах или на крыше здания;
• Интеграция в энергоэффективные системы - привод включает нагрузку только при необходимости, снижая потери.

Практические советы

• Перед установкой проверьте, чтобы рукоятка MCCB находилась в положении «выкл» - это предотвращает случайное включение при монтаже;
• Не затягивайте крепления слишком сильно - это может повредить пластиковую рамку выключателя;
• При использовании в системах с длительными паузами между командами рекомендуется периодически тестировать работу привода - один раз в месяц;
• Если привод не реагирует на команду - проверьте наличие напряжения 230 В на входных клеммах, а также целостность проводки до контроллера;
• Артикул ar-mccbd-md-230-0-04-c - единственный вариант привода для типоразмера G в серии ARMAT от IEK - другие артикулы не подходят.
