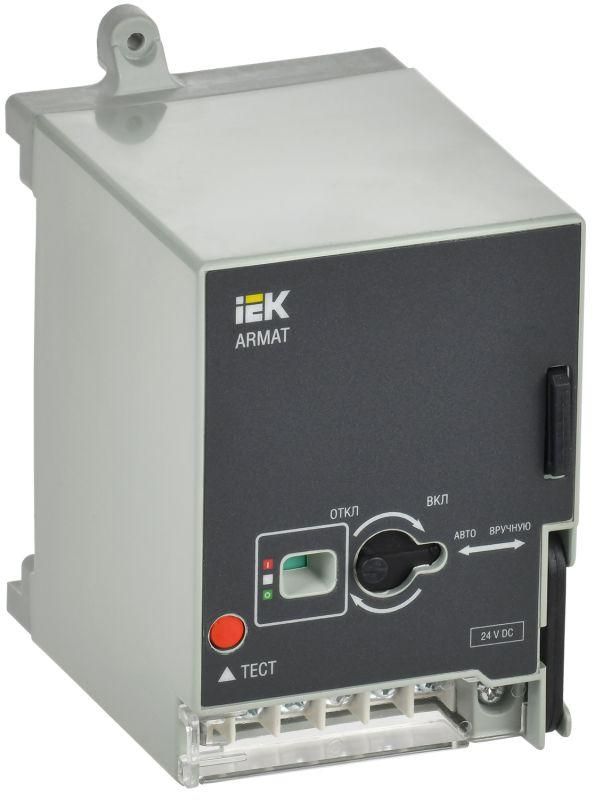

Моторный привод ARMAT 24В DC для MCCB типоразмер S IEK (ИЭК) AR-MCCBD-MD-024-0-01-C

Привод моторный 24В DC для автоматического выключателя MCCB типоразмер S от бренда IEK (артикул ar-mccbd-md-024-0-01-c) обеспечивает дистанционное управление автоматическими выключателями в литом корпусе, позволяя управлять питанием из удалённой точки без физического доступа к оборудованию.

Назначение и область применения

Привод моторный 24В DC для автоматического выключателя MCCB типоразмер S используется для дистанционного включения и отключения автоматических выключателей типа MCCB с типоразмером S. Он применяется там, где требуется безопасное и удобное управление электрооборудованием издалека - например, на производственных линиях, в распределительных щитах, на объектах с ограниченным доступом или в системах автоматизации зданий.

Технические характеристики

• Тип привода: Моторный - работает за счёт электродвигателя, обеспечивающего механическое перемещение рычага выключателя;
• Тип тока: Постоянный (DC) - требует источник питания постоянного тока, исключает совместимость с сетью переменного тока 220/380 В;
• Напряжение питания: 24 В - стандартное низковольтное напряжение, безопасное для обслуживания и совместимое с большинством систем управления и АСУ ТП;
• Совместим с: Автоматическими выключателями MCCB типоразмера S (например, IEK серии ARMAT);
• Не совместим с: Выключателями других типоразмеров (M, L, XL) или другими сериями, кроме указанных в спецификациях IEK.

Совместимость и монтаж

Привод моторный 24В DC для автоматического выключателя MCCB типоразмер S крепится непосредственно к лицевой части автомата через шток механизма. Установка возможна только на модели MCCB с соответствующим типоразмером S и согласованной конструкцией приводного узла. Перед установкой проверьте соответствие формы и глубины посадочного места на выключателе. Подключение проводов осуществляется к клеммам привода - полярность важна: +24 В и GND должны быть подключены правильно, иначе двигатель не будет работать или повредится.

Безопасность и стандарты

Привод разработан в соответствии с требованиями к низковольтному оборудованию и соответствует внутренним стандартам IEK. Применяет материалы, устойчивые к перегреву и механическому износу. Не имеет защиты IP - не предназначен для установки во влажных, пыльных или открытых помещениях без дополнительной защиты в щите.

Преимущества

• Обеспечивает точное и надёжное дистанционное управление - снижает риск человеческой ошибки;
• Работает от 24 В DC - безопаснее высоких напряжений, легко интегрируется в системы PLC и SCADA;
• Совместим с серией ARMAT - позволяет использовать единый комплект оборудования от одного производителя;
• Минимальная нагрузка на сеть - потребляет мало энергии при работе, не вызывает скачков напряжения.

Ограничения применения

• Не работает при отсутствии внешнего источника 24 В DC - требует стабильного питания;
• Не предназначена для частого циклического включения/выключения - рекомендовано до 5–10 циклов в час для долговечности;
• Не поддерживает функции сигнализации состояния - не передаёт информацию о положении контактов (вкл./выкл.) без дополнительных датчиков;
• Не допускается установка вне закрытого щита - отсутствует защита от пыли и влаги.

Примеры использования

• Автоматизация производства: управление питанием станков через центральный пульт;
• Жилые и коммерческие здания: дистанционное отключение группы розеток при аварийной ситуации;
• Логистические терминалы: отключение конвейеров по команде с контрольной панели;
• Аварийные системы: принудительное отключение питания при срабатывании пожарной сигнализации.

Практические советы

• Перед монтажом убедитесь, что ваш автоматический выключатель именно типоразмера S - другие размеры (M, L) не подходят;
• Подключайте привод через предохранитель 1–2 А на 24 В DC - это защитит устройство от перегрузок;
• Проверяйте направление движения штока при первом запуске - он должен плавно переводить рычаг выключателя между положениями “ON” и “OFF”;
• Не используйте привод в условиях температур ниже –10 C или выше +50 C - это выходит за рамки рабочего диапазона;
• При использовании в составе АСУ ТП предусмотрите обратную связь - установите дополнительные микровыключатели или датчики положения для контроля состояния выключателя.
