Моторный привод MO для MGS630/400 напряжение AC230 | MO-MGS630AC230 DKC ДКС

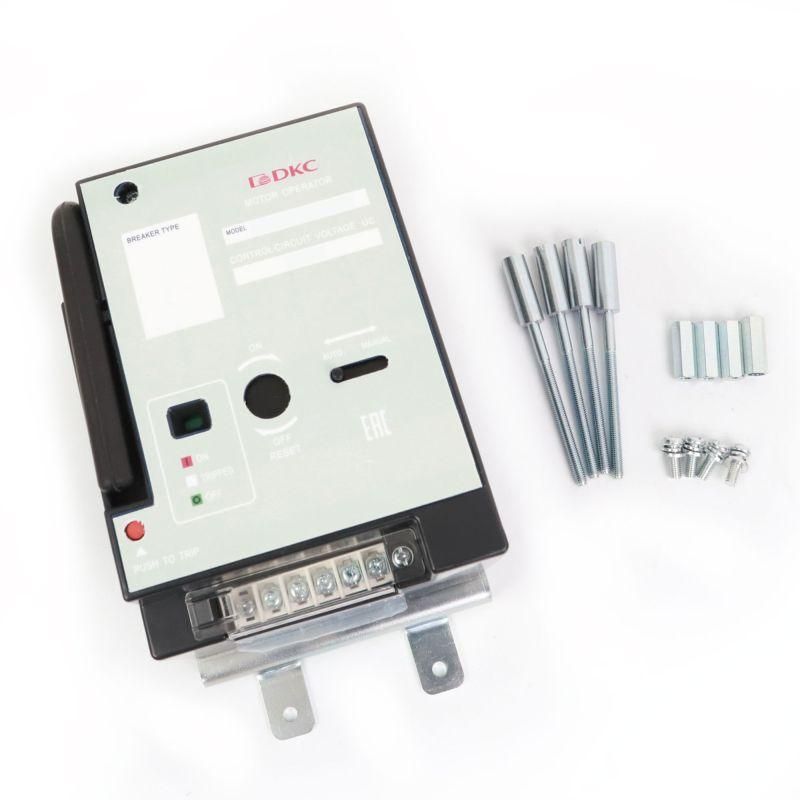

Моторный привод MO для MGS630/400 напряжение AC230 DKC - устройство для дистанционного включения и отключения автоматических выключателей в литом корпусе серии YON MAX MGS. Привод совместим с моделями MGS630 и MGS400, работает от сети 230 В переменного тока и обеспечивает надёжное управление без физического доступа к аппарату.

Назначение и область применения

Моторный привод MO для MGS630/400 напряжение AC230 DKC используется для удалённого управления автоматическими выключателями в литом корпусе. Он позволяет включать и отключать нагрузку через внешний сигнал - например, из централизованной системы управления, пульта или АСУ ТП. Подходит для установки на выключатели серии YON MAX MGS, где требуется минимизация ручного контакта или реализация автоматизации процессов.

Технические характеристики

• Напряжение питания: AC 230 В, 50 Гц
• Тип управления: дистанционный (электромагнитный привод)
• Совместимость: автоматические выключатели MGS630 и MGS400 серии YON MAX MGS
• Интеграция: механическая связь с рычагом включения/отключения выключателя
• Рабочий режим: кратковременный (не предназначена для постоянного удержания)

Совместимость и монтаж

Привод MO для MGS630/400 напряжение AC230 DKC устанавливается исключительно на выключатели серии YON MAX MGS с габаритами MGS630 и MGS400. Монтаж выполняется путём защёлкивания на специальную посадочную площадку передней панели аппарата. Перед установкой необходимо убедиться, что механизм выключателя находится в положении «выкл». После фиксации привода подключаются силовые провода к клеммам на боковой стенке устройства. Кабель питания должен иметь сечение не менее 1,5 мм2 и соответствовать требованиям местной электросети.

Безопасность и стандарты

Привод выполнен в соответствии с требованиями безопасности для электрооборудования низкого напряжения. Сертифицирован для работы в условиях, допустимых для промышленного оборудования. Не имеет защиты от переполюсовки - подключение к сети должно осуществляться строго с соблюдением полярности L/N. Устройство не предназначено для взрывоопасных зон.

Преимущества

• Простая механическая интеграция с выключателями YON MAX MGS без доработки корпуса
• Высокая надёжность за счёт отсутствия сложной электроники
• Не требует внешнего источника постоянного тока - питание от стандартной сети 230 В
• Поддерживает автоматизацию систем управления без замены существующих выключателей

Ограничения применения

• Не совместим с другими сериями выключателей, кроме MGS630/MGS400
• Не подходит для частого циклического включения - максимальная частота операций: до 10 раз в час
• Не функционирует при отсутствии напряжения в сети - не имеет резервного питания
• Запрещено использовать в средах с высокой влажностью, пылью или химически активными веществами без дополнительной защиты

Примеры использования

• Аварийное отключение участка цеха по команде с пульта управления
• Автоматическое отключение станка при достижении заданного времени работы
• Интеграция в систему энергоэффективности - отключение неиспользуемых линий ночью
• Управление распределительным щитом из удалённого пункта контроля

Практические советы

• Перед первым запуском проверьте свободный ход механизма выключателя - привод не должен работать против заклинившего рычага
• При использовании в шкафах с ограниченным доступом учитывайте габариты привода - он увеличивает глубину сборки на 30–40 мм
• Для длительной эксплуатации рекомендуется периодическая проверка крепления и состояния контактных групп
• Не используйте привод в качестве основного средства коммутации - он лишь управляет уже установленным выключателем
• При необходимости замены выключателя - привод можно легко демонтировать и переустановить на новый аналогичный аппарат
