Плата монтажная для 3-4 выдвижных аппаратов NS250 | 03421 Schneider Electric APC

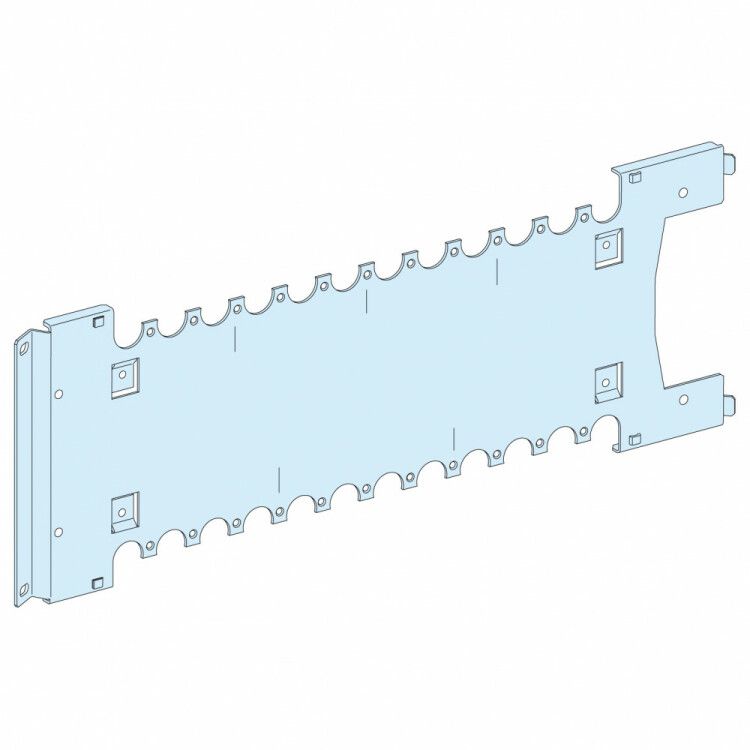

Плата монтажная вертикальная выдвижная для 3–4 аппаратов NS-INS250 от Schneider Electric - это компактная металлическая основа для установки до четырёх автоматических выключателей серии NSX100–NSX250 в распределительных щитах. Артикул 03421 обеспечивает надёжную фиксацию и удобный доступ к оборудованию в вертикальном исполнении, особенно в системах Prisma Plus.

Назначение и область применения

Плата предназначена для монтажа выкатных и втычных автоматических выключателей NSX100–NSX250 в вертикальных шкафах. Подходит для установки в промышленных и коммерческих распределительных щитах, где требуется быстрый доступ к аппаратуре для обслуживания или аварийного отключения. Применяется в цепях с номинальным током до 3200 А, например, на вводах, в распределительных пунктах, на участках с высокой плотностью оборудования.

Технические характеристики

• Тип изделия: плата монтажная вертикальная выдвижная
• Номинальный ток: 3200 А - совместима с максимальными нагрузками выключателей NSX250
• Материал корпуса: сталь - прочная, устойчивая к деформации основа
• Покрытие: порошковое - антикоррозийное, износостойкое, не требует окраски после монтажа
• Цвет: бежевый - соответствует цветовой гамме серий Prisma Plus
• Поддерживаемые модули: до 4 аппаратов NSX100–NSX250 (втычные или выкатные)
• Конфигурация полюсов: 2–4 модуля с 3P или 4P исполнением

Совместимость и монтаж

Плата NS-INS250 совместима со всеми вариантами выключателей NSX100–NSX250, включая:

• Выкатные модели с мотор-редуктором, тумблером или поворотной рукояткой
• Втычные модели с любым типом управления
• Оба типа - с защитой от замыкания на землю и без неё

Установка осуществляется путём крепления платы к стенкам шкафа. Выключатель вставляется в направляющие, защёлкиваются фиксаторы. Для выкатных моделей предусмотрены роликовые механизмы, обеспечивающие плавное перемещение. Убедитесь, что глубина шкафа позволяет полностью выдвинуть все аппараты - минимальная глубина зависит от выбранной конфигурации (до 800 мм для 4 модулей).

Преимущества

• Одинаковая совместимость с втычными и выкатными NSX - снижает количество запасных частей
• Жесткая стальная конструкция исключает люфт и вибрацию при работе
• Порошковое покрытие устойчиво к механическим воздействиям и химическим средам
• Бежевый цвет гармонирует с другими элементами системы Prisma Plus, упрощает визуальный контроль
• Рассчитана на 3–4 аппарата - оптимальна для компактных решений без перегрузки

Ограничения применения

• Не подходит для горизонтальной установки - только вертикальная ориентация
• Не используется с выключателями вне серии NSX100–NSX250 - другие модели не имеют нужных креплений
• Не имеет собственной защиты IP - должна устанавливаться внутри закрытых шкафов
• Не предназначен для работы в условиях повышенной влажности без дополнительной герметизации шкафа
• Максимальный ток 3200 А - не применяется в сетях выше этого значения

Примеры использования

• Главный ввод в промышленном цехе - 4 выкатных NSX250 с мотор-редуктором
• Распределительный щит на объекте ЖКХ - три втычных NSX160 с тумблерами
• Щит автоматического ввода резерва (АВР) - два выкатных NSX100 + один NSX250
• Шкаф управления насосной станцией - четыре NSX100 с прямой передней рукояткой

Практические советы

• Перед монтажом проверьте соответствие номера аппарата NSX и типа управления - плата поддерживает все варианты, но крепёж отличается
• Избегайте перегрузки: даже при допустимом токе 3200 А, суммарная мощность всех аппаратов не должна превышать проектные нормы сети
• При использовании выкатных моделей оставляйте минимум 150 мм свободного пространства спереди для полного выдвижения
• Плата NS-INS250 не требует заземления отдельно - она заземляется через шкаф, если тот выполнен из проводящего материала
• Для сервисного обслуживания рекомендуется использовать инструменты с изолированными ручками - хотя плата не под напряжением, контакты аппарата находятся под током
