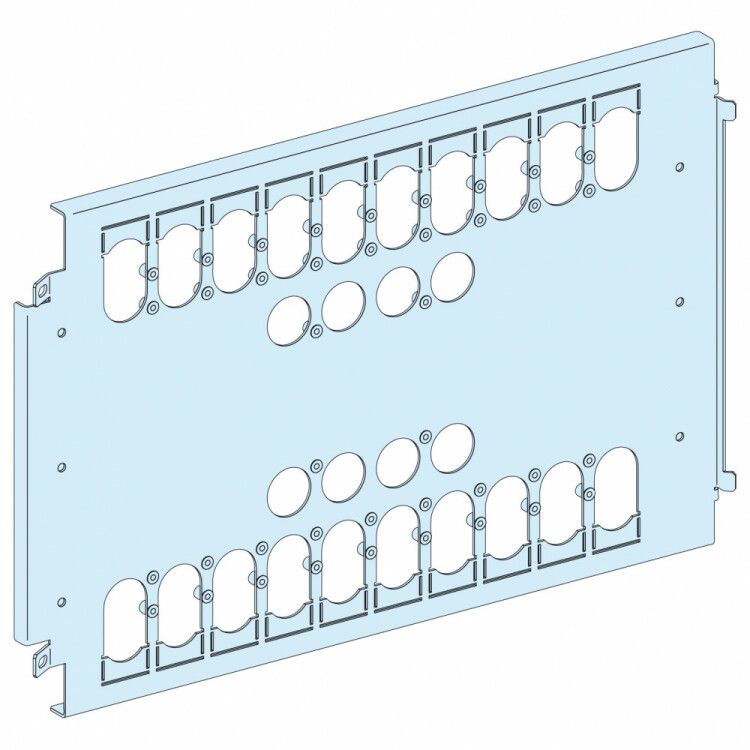

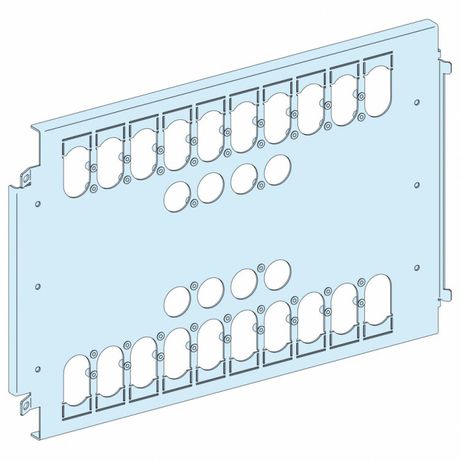

Плата монтажная для вертикальных аппаратов 2NS/1INS630V от Schneider Electric (артикул 03461) - это металлическая основа для фиксации и подключения вертикально установленных автоматических выключателей серий NSX, INS, CVS и EZC в комплектных распределительных устройствах системы Prisma Plus. Она обеспечивает надёжную механическую и электрическую связь между аппаратурой и силовой шиной, позволяя собирать щиты с током до 3200 А.

Назначение и область применения

Плата монтажная 2NS/1INS630V используется для установки вертикальных модульных выключателей в распределительных щитах систем Prisma Plus. Подходит для промышленного оборудования, энергообъектов, насосных станций, конвейерных линий и других сред с высокими требованиями к надёжности. Применяется там, где требуется компактная сборка с возможностью комбинирования различных типов аппаратов - втычных, выкатных и стационарных - в одном корпусе.

Технические характеристики

• Номинальный ток: 3200 А - способна пропускать максимальный рабочий ток без перегрева, соответствует классу мощных распределительных щитов;
• Материал: сталь - обеспечивает жёсткую, долговечную конструкцию, устойчивую к деформации;
• Защитное покрытие: порошковое - защищает от коррозии, механических повреждений и химического воздействия;
• Цвет: бежевый - совпадает с цветовой гаммой шкафов Spacial SF (RAL 7035), обеспечивает эстетичное сочетание в собранном щите;
• Тип: монтажная плата - не является самостоятельным устройством, служит базой для крепления аппаратов и подключения к шинам.

Совместимость и монтаж

Плата 2NS/1INS630V совместима с широким спектром аппаратов Schneider Electric:

• Выключатели NSX400 и NSX630: все варианты - втычные, выкатные, стационарные; с защитой от замыкания на землю и без;
• Выключатели INS320–INS630: стационарные модели;
• Выключатели CVS400/CVS630 и EZC400/EZC630: стационарные модели из серии Easypact;
• Поддерживает как 3-полюсные, так и 4-полюсные конфигурации - в зависимости от типа аппарата и требований сети.

Установка выполняется путём фиксации платы внутри шкафа Prisma Plus, после чего аппараты крепятся непосредственно на её поверхность через заводские посадочные места. Электрический контакт осуществляется через шины, уже предустановленные в системе. Не требует дополнительных крепёжных элементов - всё рассчитано на взаимную точность сборки.

Безопасность и стандарты

Плата разработана в рамках системы Prisma Plus, которая соответствует стандарту МЭК 61439-2 для низковольтных комплектных устройств. Совместно с шкафами Spacial SF (IP55, IK10) обеспечивает повышенную безопасность в агрессивных средах: пыль, влага, удары, вибрация. Все материалы и конструктивные решения проходят типовые испытания производителем.

Преимущества

• Готовая совместимость с десятками моделей выключателей - снижает время проектирования и сборки;
• Жесткая стальная конструкция исключает люфт и смещение аппаратов даже при длительной эксплуатации;
• Порошковое покрытие увеличивает срок службы в условиях влажности, химических паров и частых мойках;
• Интеграция с системой Prisma Plus позволяет использовать унифицированные шины, кабельные каналы и крепления - минимизирует количество отдельных компонентов;
• Работает в составе щитов с током до 3200 А - подходит для крупных промышленных потребителей.

Ограничения применения

• Не применяется для горизонтальной установки аппаратов - только для вертикальной ориентации;
• Не подходит для выключателей вне серий NSX, INS, CVS, EZC - например, для аппаратов другого бренда или старых серий;
• Не имеет встроенной защиты или коммуникационных интерфейсов - функции управления и сигнализации должны реализовываться другими элементами;
• Требует наличия шкафа Prisma Plus или аналогичной системы с совместимыми шинами - не может использоваться автономно.

Примеры использования

• Щит управления технологической линией на пищевом заводе - несколько NSX630 с мотор-редуктором и тумблерами на одной плате;
• Распределительный пункт на нефтеперерабатывающем предприятии - комбинация CVS400 и NSX400 с заземлением и без;
• Аварийный источник питания в критически важном объекте - два стационарных INS400 + один EZC630 на плате 2NS/1INS630V;
• Шкаф в цехе с постоянными мойками - благодаря порошковому покрытию и IP55 шкафа плата сохраняет работоспособность.

Практические советы

• Перед монтажом убедитесь, что выбранный аппарат (например, NSX630 с мотор-редуктором) действительно поддерживается этой платой - сверьте модель по каталогу Schneider Electric;
• При сборке щита не затягивайте крепления слишком сильно - это может повредить резьбу на плате или корпусе аппарата;
• Если используются одновременно 3- и 4-полюсные аппараты, следите за правильным расположением фазных проводников - плата не меняет схему подключения;
• Для обслуживания выкатных аппаратов оставьте достаточный свободный доступ снизу - плата не препятствует выдвижению, но может ограничивать пространство вокруг;
• Плата 2NS/1INS630V - часть единой системы Prisma Plus. Для гарантии работы не заменяйте другие компоненты (шину, крепления, крышки) на сторонние.
