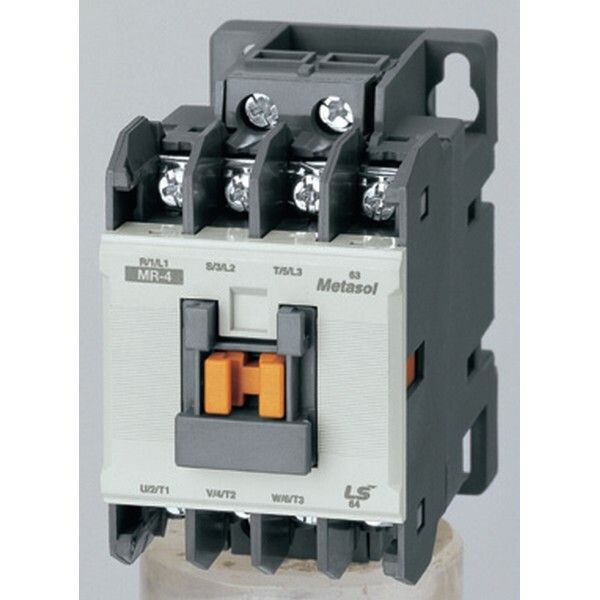

Реле для контакторов MC Metasol MR-4 DC220V 5W 2a2b LS Electric 1389101100 LSIS

Реле для контакторов MC Metasol MR-4 DC220V 5W 2 ампера 2 нормально разомкнутых 2 нормально замкнутых - это устройство управления, предназначенное для коммутации цепей управления в системах автоматизации. Бренд LS Electric, артикул 1389101100, обеспечивает надёжную работу в условиях постоянного тока 220 В.

Назначение и область применения

Реле для контакторов MC Metasol MR-4 DC220V 5W 2 ампера 2 нормально разомкнутых 2 нормально замкнутых используется для передачи сигнала управления от слаботочных цепей к силовым контактным устройствам. Подходит для установки в панелях управления промышленными станками, конвейерами, насосами и другим оборудованием, где требуется изолированное управление высокой мощностью через низкопотребляющие сигналы.

Технические характеристики

• Тип тока: постоянный (DC), номинальное напряжение управления - 220 В
• Мощность потребления: 5 Вт
• Количество нормально разомкнутых (НО) контактов: 2
• Количество нормально замкнутых (НЗ) контактов: 2
• Номинальный ток контактов: 16 А
• Ток вспомогательных контактов: до 2 А
• Способ монтажа: на DIN-рейку с защелкой
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Регулируемый диапазон тока: 3 А - указывает на предельную нагрузку для чувствительной цепи управления, не влияет на основные контакты

Совместимость и монтаж

Реле для контакторов MC Metasol MR-4 DC220V 5W 2 ампера 2 нормально разомкнутых 2 нормально замкнутых совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепление осуществляется защелкой - достаточно вставить устройство в рейку и нажать до щелчка. Для демонтажа потяните фиксатор вниз. Обратите внимание: устройство рассчитано исключительно на постоянный ток 220 В - нельзя использовать с переменным напряжением. Также проверьте соответствие полярности при подключении управляющей цепи.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-5-1 для аппаратов управления. Защита IP20 позволяет применять реле внутри закрытых распределительных шкафов, но не допускает использование во влажных, запылённых или открытых помещениях. Отсутствует сертификация ATEX - не применяйте в взрывоопасных зонах.

Преимущества

• Высокая плотность контактов: четыре контакта (2 НО + 2 НЗ) позволяют реализовать сложные логические схемы без дополнительных модулей
• Низкое энергопотребление - всего 5 Вт снижает тепловую нагрузку на шкаф управления
• Удобная защелка для быстрого монтажа и замены
• Чёткая механическая индикация состояния контактов (визуальное положение рычага)

Ограничения применения

• Не предназначено для работы с переменным током - подключение AC вызовет отказ или повреждение
• IP20 не обеспечивает защиту от брызг, пыли и влаги - требует герметичного корпуса
• Регулируемый диапазон тока 3 А относится только к входному сигналу; выходные контакты выдерживают 16 А, но не должны использоваться для регулирования тока
• Не рекомендовано для частых переключений более 1000 раз в час - возможен износ контактов

Примеры использования

• Управление пускателем двигателя через PLC с выходом 220 В DC
• Логическая схема аварийной остановки: два НО контакта - активация тревоги, два НЗ - отключение питания
• Переключение режимов работы оборудования (ручной / автоматический) с помощью одного устройства

Практические советы

• При подключении управляющего напряжения соблюдайте полярность: "+" на вывод 1, "-" на вывод 2 (сверьтесь с маркировкой на корпусе)
• Для долговечности контактов не нагружайте выходы свыше 16 А, даже если нагрузка кажется "небольшой" - импульсы и скачки тока могут повредить поверхность
• Проверяйте температуру окружающей среды: максимальная рабочая температура - +55 C. Превышение сокращает срок службы
• Если нужна защита от помех - используйте RC-фильтр на входе управления, особенно при длинных проводах
• Артикул 1389101100 - часть серии MR, которая имеет аналоги с другими количеством контактов (MR-6, MR-8); выбирайте модель по числу необходимых контактов, а не по внешнему виду
