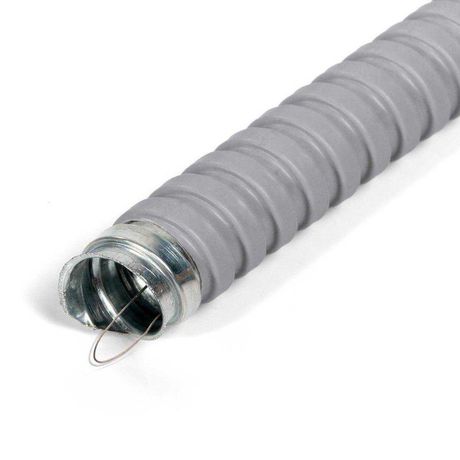

МРПИнг 32 серый с протяжкой Металлорукав герметичный в серой ПВХ-изоляции, не поддерживает горение, - 88312 КВТ

Металлорукав МРПИнг 32 серый с протяжкой от Fortisflex - это гибкий защищённый канал для прокладки кабелей и проводов в условиях повышенной механической нагрузки и воздействия окружающей среды. Артикул 88312 сочетает прочную оцинкованную сталь, самозатухающее ПВХ-покрытие и встроенную протяжку, что делает его удобным решением для сложных маршрутов в промышленных и коммерческих объектах.

Назначение и область применения

Металлорукав МРПИнг 32 серый с протяжкой предназначен для скрытой и открытой прокладки силовых и контрольных кабелей. Он защищает провода от механических повреждений, влаги, пыли и внешних ударов. Подходит для использования внутри зданий и на улице. Часто применяется в системах вентиляции, кондиционирования, обогрева, а также для транспортировки сыпучих материалов. Может использоваться в помещениях с высокими требованиями к пожаробезопасности благодаря самозатухающему ПВХ-покрытию.

Технические характеристики

• Номинальный диаметр: 32 мм - позволяет пропускать кабели с суммарным сечением до 12–15 мм2 (зависит от числа жил и типа изоляции).
• Материал корпуса: стальная оцинкованная лента - обеспечивает долговечность и устойчивость к коррозии.
• Покрытие: поливинилхлорид (ПВХ) - самозатухающий, не поддерживает горение, устойчив к УФ-лучам и перепадам температур.
• Степень защиты IP65: полная защита от пыли и струй воды из любого направления - подходит для влажных помещений и уличной установки.
• Температура эксплуатации: от –40 C до +75 C - работает в суровых климатических условиях, включая холодные регионы.
• Разрывное усилие: 1050 Н - выдерживает значительные нагрузки на растяжение, например, при затяжке в каналах или при натяжении кабеля.
• Статический радиус изгиба: 96 мм - минимальный допустимый радиус изгиба при стационарной прокладке; не рекомендуется многократно изгибать меньше этого значения.
• Протяжка: стальная проволока - встроена внутри рукава для облегчения протяжки кабелей без дополнительных инструментов.
• Цвет: серый - соответствует промышленному стандарту, легко встраивается в любые системы.
• Уплотнение: отсутствует - требует использования фитингов с уплотнителем для достижения IP65 на соединениях.
• Защита от ударов: IK07 - выдерживает удар энергией 1 Дж (эквивалент 0,2 кг, падающего с 50 см).

Совместимость и монтаж

Металлорукав МРПИнг 32 серый с протяжкой совместим с фитингами серии Fortisflex: ВМ, ВМ(90°), ВТ(Х), МВП, СММ, СТМ, СТМ(Р), СТМ(В), ОЗМ, ВК-М-МР и их INOX-версиями. Для сохранения степени защиты IP65 необходимо использовать фитинги с резиновым уплотнением. Монтаж возможен при температуре выше –5 C - при более низких температурах материал становится хрупким, риск повреждения ПВХ-покрытия возрастает. Гибкость рукава позволяет выполнять повороты без специальных компенсаторов, однако не следует превышать статический радиус изгиба 96 мм.

Безопасность и стандарты

• Самозатухающий ПВХ соответствует требованиям пожарной безопасности - не распространяет пламя.
• Степень защиты IP65 гарантирует безопасную работу в пыльных и влажных средах.
• IK07 - уровень защиты от внешних ударов, достаточен для промышленных условий.
• Электроизоляционные свойства обеспечивают защиту от поражения электрическим током даже при повреждении внешней изоляции кабеля.

Преимущества

• Встроенная протяжка ускоряет монтаж - не требуется предварительно запускать штангу или трос.
• Оцинкованная сталь и ПВХ-покрытие обеспечивают длительный срок службы даже в агрессивных средах.
• Высокая гибкость позволяет прокладывать трассы с множеством поворотов без дополнительных элементов.
• Подходит как для внутреннего, так и для наружного монтажа - универсальное решение.
• Не требует окраски или антикоррозийной обработки после установки.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не обеспечивает герметичность при подводном положении.
• Отсутствие уплотнения в самом рукаве - для герметизации соединений обязательна установка фитингов с уплотнителями.
• Не рекомендуется применять при температуре ниже –5 C во время монтажа - риск растрескивания ПВХ.
• Не подходит для прокладки в местах с постоянным динамическим изгибом (например, на движущихся частях оборудования); для таких задач нужны гибкие кабельные каналы с усиленной конструкцией.
• Не используется для передачи жидкостей или газов - исключительно для электрокабелей и проводов.

Примеры использования

• Прокладка кабелей управления между станком и пультом на заводе.
• Герметизация силового кабеля от распределительного щита к кондиционеру на фасаде здания.
• Защита сигнальных проводов в системе вентиляции, где есть риск попадания пыли и влаги.
• Прокладка кабелей в цехах пищевой промышленности - устойчив к мойкам и чистящим средствам.
• Монтаж в системах автоматизации с ограниченным пространством - гибкость позволяет обходить препятствия без дополнительных переходников.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр рукава был больше суммы наружных диаметров всех прокладываемых кабелей - минимум 20% свободного объема.
• Используйте фитинги Fortisflex с уплотнителями - особенно важны при наружной установке или в помещениях с высокой влажностью.
• При необходимости резки используйте ножницы по металлу - не допускайте деформации витков, иначе снижается степень защиты.
• Не перегибайте рукав менее чем на 96 мм - это может вызвать повреждение внутренней структуры и потерю гибкости.
• При прокладке длинных участков закрепляйте металлорукав через каждые 1–1,5 метра - это предотвращает провисание и перегрузку протяжки.
• Артикул 88312 - оптимальный выбор, когда нужна надежная, готовая к монтажу система с протяжкой. Выбирайте этот вариант вместо обычных рукавов, если хотите сэкономить время на прокладке кабеля.
