Муфта вводная труба-корпус МТК-ЛС-М25-Т20 IP67 ГОФРОМАТИК - zeta45603 ЗЭТА

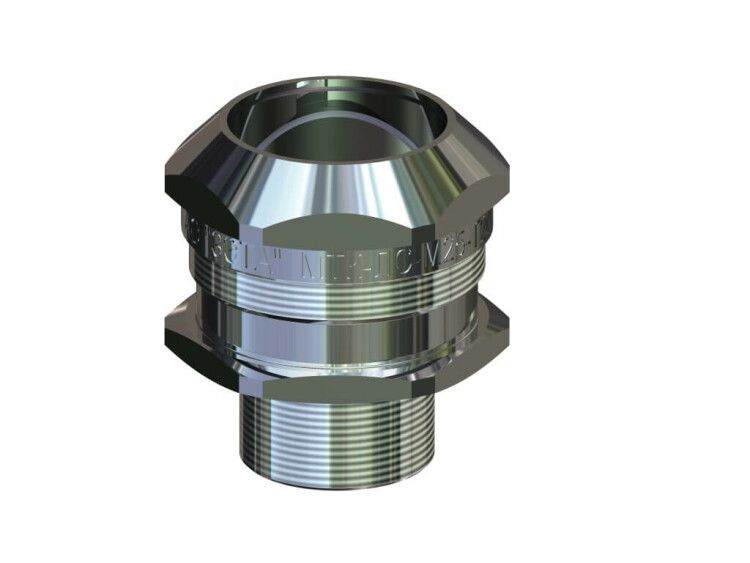

Муфта вводная МТК-ЛС-М25-Т20 IP67 от ЗЭТА Новосибирск предназначена для герметичного ввода металлической трубы в корпуса электротехнических устройств, обеспечивая надёжную защиту от пыли и воды даже при кратковременном погружении. Артикул zeta45603 соответствует требованиям промышленной эксплуатации в сложных условиях.

Назначение и область применения

Муфта вводная МТК-ЛС-М25-Т20 IP67 используется для соединения металлической трубы с корпусом оборудования - например, распределительными щитами, шкафами управления, взрывозащищёнными контейнерами. Подходит для прокладки кабелей внутри труб, когда требуется сохранить целостность степени защиты IP67 на точке входа. Применяется в промышленности, энергетике, судостроении, на объектах с высокой влажностью или агрессивной средой.

Технические характеристики

• Условный проход: 20 мм - позволяет пропускать трубы с внешним диаметром до этого значения;
• Тип резьбы: M25×1.5 - наружная метрическая резьба для присоединения к корпусу устройства;
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 м на 30 минут;
• Материал корпуса: латунь никелированная - устойчива к коррозии, не требует дополнительной покраски;
• Покрытие: никель - повышает долговечность, снижает трение, обеспечивает гладкую поверхность;
• Материал уплотнения: силикон - эластичен, работает в широком диапазоне температур, безопасен для здоровья;
• Диапазон рабочих температур: от -60 до +150 C - подходит для холодных регионов и нагреваемых зон;
• Климатическое исполнение: УХЛ1 - рассчитана на работу в умеренном и холодном климате с возможностью эксплуатации под открытым небом;
• Состав: без галогенов - не выделяет токсичных веществ при перегреве, соответствует экологическим нормам;
• Полированная поверхность: да - улучшает самоочищение, снижает риск накопления грязи и конденсата;
• Цвет: серый - визуально отличается от обычных пластиковых аналогов, легко идентифицируется на фоне оборудования.

Совместимость и монтаж

Муфта вводная МТК-ЛС-М25-Т20 IP67 совместима с металлическими трубами наружным диаметром до 20 мм. Для установки:

1. Вставьте трубу через внутреннее отверстие муфты до упора в силиконовый уплотнитель;
2. Наденьте цанговое зажимное кольцо и антифрикционное кольцо;
3. Навинтите накидную гайку на резьбу M25×1.5 корпуса устройства до плотного контакта;
4. Затяните гайку рукой, затем доведите моментом - не переусердствуйте, чтобы не деформировать уплотнение.

Не используйте инструменты для затяжки сверх рекомендованного момента - это может повредить резьбу или уплотнитель. Резьба стандартизирована по ГОСТ, что гарантирует совместимость с большинством промышленных корпусов.

Безопасность и стандарты

Изделие соответствует требованиям к защите от пыли и влаги по классу IP67, что подтверждает её применение в опасных зонах. Отсутствие галогенов в составе делает муфту безопасной при возникновении перегрева или пожара. Климатическое исполнение УХЛ1 соответствует ГОСТ 15150. Конструкция не содержит материалов, запрещённых в пищевой, медицинской и химической промышленности.

Преимущества

• Высокая механическая прочность благодаря латуни и никелевому покрытию - выдерживает вибрацию и ударные нагрузки;
• Силиконовый уплотнитель сохраняет эластичность при экстремальных температурах - не растрескивается зимой и не теряет форму летом;
• Цанговый зажим обеспечивает равномерное давление на трубу - исключает проскальзывание и протечки;
• Гладкая полированная поверхность препятствует накоплению влаги и биологических отложений - снижает риск коррозии;
• Устойчивость к химическим средам - не разрушается при контакте с маслами, кислотами, спиртами, антифризами и морской водой.

Ограничения применения

• Не предназначен для ввода неметаллических труб (ПВХ, полиэтилен) - цанговый зажим не обеспечит герметичность;
• Не следует использовать в системах с постоянным давлением выше атмосферного - муфта не являетсяPressure-rated компонентом;
• При температурах ниже -60 C и выше +150 C срок службы уплотнителя сокращается - проверяйте условия эксплуатации;
• Не применяется в качестве самостоятельного кабельного ввода - требует наличия жесткой металлической трубы для передачи усилия на зажим.

Примеры использования

• Ввод медной или стальной трубы в корпус частотного преобразователя на тепловой станции;
• Подключение трубопровода к взрывозащищённому светильнику на нефтеперерабатывающем заводе;
• Прокладка сигнальных проводов в трубе через корпус управления насосной станции в северных регионах;
• Монтаж в морских контейнерах - устойчивость к солёной воде и влажности делает её идеальным решением для судостроения.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть меньше 20 мм, иначе уплотнение не будет работать эффективно;
• Если труба имеет острые края - снимите фаску, чтобы не повредить силиконовый уплотнитель;
• При длительной эксплуатации в агрессивной среде периодически осматривайте резьбу и уплотнение - при появлении следов коррозии замените муфту;
• Артикул zeta45603 можно комбинировать с другими элементами серии МТК - все компоненты имеют одинаковые резьбовые параметры;
• Для удобства сборки используйте смазку на основе силикона - она продлит срок службы резьбы и предотвратит заклинивание.
