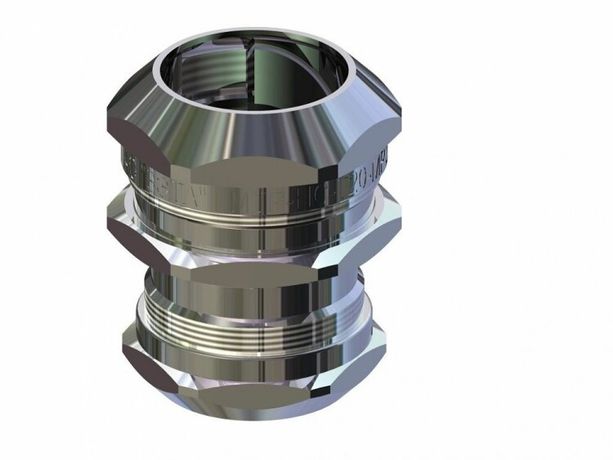

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР22 IP67 нерж. сталь ГОФРОМАТИК zeta45561 ЗЭТА

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР22 IP67 нержавеющая сталь - это надёжное соединение между металлической трубой и гофрированным металлорукавом, предназначенное для работы в агрессивных средах и условиях высокой влажности. Благодаря материалу из нержавеющей стали 316 и степени защиты IP67, этот элемент применяют там, где важны долговечность и герметичность.

Назначение и область применения

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР22 IP67 нержавеющая сталь используется для герметичного соединения жёсткой трубы с гибким металлорукавом. Подходит для прокладки кабельных трасс в местах, где требуется переход от стационарной системы к подвижному участку - например, на станках, конвейерах, системах автоматизации, в пищевой, химической и судостроительной отраслях.

Технические характеристики

• Материал корпуса: нержавеющая сталь 316 (V4A) - устойчива к коррозии, кислотам, щелочам и морской воде
• Диаметр и условный проход: 32 мм - совпадает с типоразмером труб и рукавов этого же класса
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип исполнения: резьбовой - позволяет присоединить трубу через внутреннюю резьбу
• Уплотнение: силикон - эластичное, термостойкое, безопасное для контакта с продуктами питания и медицинскими средами
• Диапазон рабочих температур: от -60 C до +150 C - работает в экстремальных климатических условиях
• Климатическое исполнение: В1/ОМ1 - рассчитана на работу в помещениях с повышенной влажностью и температурными колебаниями
• Поверхность: полированная - снижает риск накопления загрязнений, упрощает мойку
• Состав: без галогенов - соответствует требованиям пожаробезопасности и экологическим нормам
• Покрытие: отсутствует - поверхность представляет собой исходную сталь, не требует дополнительной защиты

Совместимость и монтаж

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР22 IP67 нержавеющая сталь имеет внутреннюю резьбу - её можно накручивать на трубу с внешней резьбой того же диаметра (G1¼" или аналог). Для соединения с металлорукавом используются входящие в комплект элементы:

• Оконцеватель металлорукава - фиксирует оплетку
• Уплотнитель металлорукава - предотвращает протечки
• Цанговый зажим - обеспечивает механическую прочность соединения
• Накидная гайка - затягивается ключом для герметизации
• Антифрикционное кольцо - снижает трение при сборке

Не используйте силовые инструменты при затяжке - достаточно ручного усилия. Перед установкой проверьте соответствие наружного диаметра трубы и внутреннего диаметра резьбы муфты.

Безопасность и стандарты

Муфта соединительная труба-металлорукав МТР-НС-Т20-МР22 IP67 нержавеющая сталь соответствует требованиям к герметичности IP67 и не содержит галогенов, что делает её безопасной для использования в закрытых помещениях с высокими требованиями к пожарной безопасности. Материал 316L (V4A) подтверждает соответствие стандартам для пищевой и фармацевтической промышленности.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали 316 - особенно актуально в морском климате и при контакте с химикатами
• Герметичность при погружении - идеальна для помещений с частой мойкой (например, пищевые цеха)
• Широкий температурный диапазон - выдерживает холодные склады и нагреваемые зоны
• Полированная поверхность - легко моется, не задерживает бактерии
• Двухкомпонентная конструкция - гарантирует надёжное крепление и долгий срок службы даже при вибрациях

Ограничения применения

• Не предназначена для постоянного погружения под давлением - IP67 допускает лишь временное погружение
• Не рекомендована для использования с пластиковыми трубами - резьба рассчитана на металлические соединения
• При температурах выше +150 C возможна деформация силиконового уплотнения
• Не следует применять в условиях постоянного динамического движения - муфта рассчитана на малоподвижные соединения

Примеры использования

• Подключение кабельных каналов к станкам ЧПУ в машиностроении
• Прокладка проводов от стационарного распределительного шкафа к мобильным механизмам на заводе
• Системы орошения и мойки в пищевых производствах - где необходима частая дезинфекция
• Морские платформы и судовые системы - благодаря устойчивости к солёной воде
• Лаборатории и фармацевтические цеха - где запрещено использование материалов с галогенами

Практические советы

• Перед монтажом убедитесь, что труба имеет правильную наружную резьбу - иначе муфта не будет накручиваться
• При использовании в вибрирующих системах регулярно проверяйте затяжку накидной гайки
• Для продления срока службы избегайте механических повреждений полированной поверхности - они нарушают антикоррозийную защиту
• Если нужна другая температурная устойчивость - выбирайте версию с уплотнителем из резины МБС (по запросу)
• Муфта соединительная труба-металлорукав МТР-НС-Т20-МР22 IP67 нержавеющая сталь - один из немногих вариантов, подходящих для агрессивных сред без необходимости в дополнительной защите
