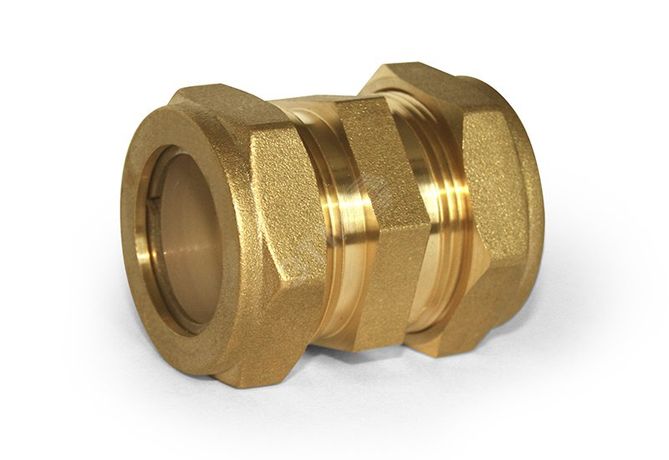

Муфта 20х20 EF Stahlmann 2217181

Муфта 20х20 EF от Stahlmann (артикул 2217181) - это обжимной соединительный фитинг из латуни, предназначенный для быстрого и герметичного соединения гофрированных труб из нержавеющей стали без использования резьбы. Подходит для систем водоснабжения, где важна скорость монтажа и долговечность.

Назначение и область применения

Муфта 20х20 EF используется для соединения двух гибких гофрированных труб из нержавеющей стали либо для присоединения такой трубы к оборудованию с входным отверстием подходящего диаметра. Применяется в системах холодного и горячего водоснабжения, в том числе в кухонных мойках, душевых системах, бытовых и коммерческих установках. Не предназначен для газовых или тепловых сетей.

Технические характеристики

• Диаметр: 20/20 мм - подходит для труб с внешним диаметром 20 мм
• Тип соединения: обжимное - обеспечивает плотное уплотнение без резьбы
• Материал: латунь CW617N - высококачественная горячекованная латунь с повышенной прочностью и коррозионной стойкостью
• Рабочее давление: до 12 бар - выдерживает напор в стандартных системах водоснабжения
• Максимальная рабочая температура: 110 C - допустимо использование в горячих системах
• Срок службы: 30 лет - при соблюдении условий эксплуатации
• Резьба: отсутствует - не требует нарезки, работает исключительно через обжим
• Стандарт: ГОСТ 15763-2005 - соответствует требованиям к металлическим соединительным изделиям

Совместимость и монтаж

Муфта 20х20 EF совместима только с гофрированными трубами из нержавеющей стали диаметром 20 мм. Монтаж выполняется в три шага:

1. Вставьте трубу внутрь муфты до упора
2. Закрутите наружную гайку рукой до легкого сопротивления
3. Подтяните гайку гаечным ключом - не перетягивать! Уплотнение формируется за счет деформации латунного корпуса вокруг трубы

Не требуется предварительная подготовка трубы - никаких фасок, шлифовки или паяния. Инструмент: обычный рожковый или накидной ключ. Каждый фитинг можно использовать только один раз - после демонтажа герметичность теряется.

Безопасность и стандарты

Изделие соответствует ГОСТ 15763-2005, что гарантирует безопасность в системах питьевой воды. Латунь CW617N не содержит свинца в опасных концентрациях и подтверждена для контакта с пищевыми жидкостями. Конструкция устойчива к механическому повреждению, искрам, грибкам и плесени, однако не предназначена для постоянного погружения в воду или работы в агрессивных химических средах.

Преимущества

• Монтаж занимает менее 30 секунд - не нужен паяльник, клей или сложные инструменты
• Высокая герметичность благодаря точному обжиму латунного корпуса
• Устойчивость к температурным колебаниям от -40 C до +110 C
• Защищен от коррозии, грызунов и микробиологического поражения
• Произведено из однородной горячекованной латуни - минимальный риск трещин и усталости материала

Ограничения применения

• Не применяется с пластиковыми, медными или алюминиевыми трубами - только с гофрированной нержавеющей сталью
• Не рекомендовано использование в системах с частыми гидроударами выше 12 бар
• Нельзя использовать в газовых, паровых или масляных системах
• Не подлежит многократному использованию - после демонтажа заменяется новым экземпляром
• Не следует применять в условиях постоянного прямого UV-облучения - латунь не имеет защиты от светового старения

Примеры использования

• Подключение гофрированной трубы к смесителю на кухне
• Соединение двух участков гофрированной трубы в скрытой проводке под плиткой
• Присоединение трубы к бойлеру или проточному нагревателю
• Ремонт поврежденного участка системы водоснабжения без вскрытия стен

Практические советы

• Перед монтажом проверьте, чтобы труба была чистой и не имела заломов - даже малые деформации снижают герметичность
• Не используйте силовые инструменты типа ударных ключей - достаточно обычного ключа на 19–22 мм
• При работе в труднодоступных местах удобнее использовать угловой ключ
• Проверяйте герметичность после сборки: запустите воду и осмотрите место соединения на капли
• Храните муфты в сухом месте - хотя латунь устойчива к влаге, длительное воздействие сырости может вызвать поверхностную оксидацию
