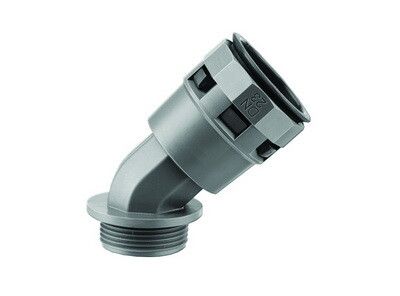

Переходник ПОЛИАМИД труба-короб DN12 M16х1.5 45град. IP66 ДКС PAL12M16N

Муфта 45 градусов труба-коробка DN 12 мм М16х1.5 полиамид черная IP66 от бренда DKC (арт. pal12m16n) предназначена для безопасного и герметичного ввода гофрированных труб в электрооборудование под углом 45°, обеспечивая защиту от пыли и мощных струй воды.

Назначение и область применения

Муфта используется для подключения гофрированных полиамидных труб к распределительным коробкам, шкафам управления, щиткам и другому оборудованию. Угол 45° позволяет удобно направить провода или трубы в нужном направлении, избегая острых поворотов. Подходит для установки на производстве, в автоматизированных системах, на транспорте и в условиях повышенной запыленности.

Технические характеристики

• Угол соединения: 45°
• Номинальный диаметр трубы: 12 мм
• Резьба: M16×1.5 (наружная)
• Материал: полиамид PA6.6 (черный цвет)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды с любого направления
• Рабочий температурный диапазон: от -40C до +105C; кратковременно выдерживает до +150C
• Устойчивость к УФ: да - не теряет прочность на солнце
• Галогены: отсутствуют - соответствует экологическим нормам RoHS
• Тип соединения: защелкивающееся - фиксация трубы без инструментов

Совместимость и монтаж

Муфта совместима с гофрированными трубами из полиамида диаметром 12 мм. Для герметизации требуется использовать комплект уплотнений: PAPM (для IP66) или PAR/PAPM (для IP67). Без уплотнителей степень защиты снижается до IP65. Монтаж выполняется просто: труба вставляется до щелчка, резьба M16×1.5 служит для крепления муфты к отверстию в корпусе через гайку. Диаметр отверстия в стенке должен быть не менее 18–20 мм для свободного прохода корпуса муфты.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60529 по степени защиты IP66. Произведено без галогенов, что исключает образование токсичных веществ при нагреве или возгорании. Соответствует директивам RoHS и REACH. Высокая термостойкость делает её безопасной для работы рядом с горячими элементами.

Преимущества

• Высокая механическая прочность полиамида - выдерживает нагрузки при монтаже и эксплуатации
• Застёгивающийся механизм - быстрый монтаж без клёпов, сверления или инструментов
• Широкий температурный диапазон - работает даже в холодильных камерах и на жарких участках производства
• UV-защита - не трескается и не выцветает на открытых площадках
• Экологическая безопасность - отсутствие галогенов снижает риск образования ядовитых паров

Ограничения применения

• Не предназначен для внутреннего давления выше атмосферного - не используйте как напорную трубную арматуру
• Подходит только для мягких гофрированных труб из полиамида - несовместима с металлическими, ПВХ или жесткими пластиковыми трубами
• Для достижения IP67 необходимо обязательно применять уплотнители PAR/PAPM - без них уровень защиты будет ниже
• Не рекомендовано использование в средах с постоянными химическими растворителями (например, ацетон, бензол)

Примеры использования

• Ввод гофротрубы в силовой шкаф на заводе с высокой запылённостью
• Подключение датчиков к распаечной коробке на улице - защита от дождя и песка
• Монтаж вагона метро или автобуса - устойчивость к перепадам температур и вибрациям
• Автоматические линии с частыми мойками - устойчивость к струям воды под давлением

Практические советы

• Перед монтажом проверьте внешний диаметр вашей трубы - он должен точно подходить под 12 мм. Перегрузка вызывает деформацию и потерю герметичности.
• Если планируете IP67 - всегда закупайте уплотнители PAR или PAPM заранее. Они не входят в комплект.
• При затяжке резьбы M16×1.5 не переусердствуйте - достаточно усилия рук. Чрезмерный момент может треснуть корпус из полиамида.
• Для долговечности в местах с активной вибрацией дополнительно зафиксируйте муфту контргайкой.
• Артикул pal12m16n - единственный номер для заказа этой модели в сериях Octopus от DKC. Не путайте с аналогами других брендов.
