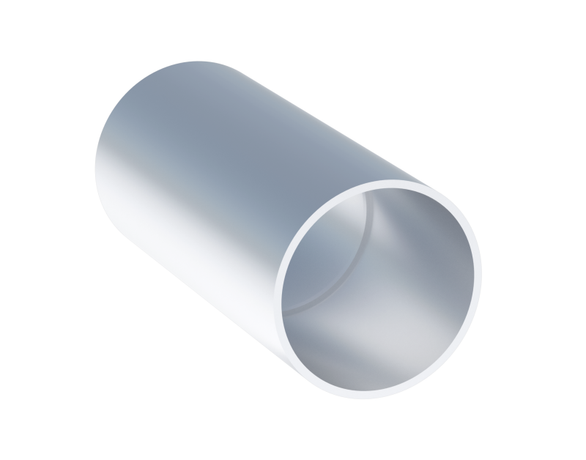

Муфта безрезьбовая алюминиевая d20 мм AL | smb-20-AL EKF

Муфта безрезьбовая алюминиевая d20 мм AL EKF - это соединительный элемент для сборки кабельных трасс из металлических труб без сварки и нарезки резьбы. Подходит для быстрого монтажа в условиях ограниченного доступа, особенно там, где важна скорость и надежность. Артикул smb-20-al из серии EKF-Line обеспечивает долговечную работу в промышленных средах.

Назначение и область применения

Муфта безрезьбовая алюминиевая d20 мм AL EKF используется для соединения двух участков металлической трубы диаметром 20 мм. Применяется в системах прокладки силовых и слаботочных кабелей - например, на заводах, в цехах, на объектах ЖКХ и энергетике. Особенно эффективна там, где нельзя использовать сварку: в зонах с повышенной взрывоопасностью, рядом с горючими материалами или при необходимости частой перестановки оборудования.

Технические характеристики

• Диаметр: 20 мм - соответствует внешнему диаметру труб Ø20 мм, предназначенным для прокладки кабеля;
• Материал: алюминий - легкий, коррозионностойкий, не требует антикоррозийной обработки;
• Исполнение: разъемное - позволяет собирать и разбирать соединение без инструментов;
• Цвет: серый - стандартизированная окраска для визуального отличия от других типов муфт;
• Гарантийный срок: 36 месяцев - подтверждает высокую надежность материала и технологии изготовления.

Совместимость и монтаж

Муфта совместима только с трубами из стали или алюминия, имеющими внешний диаметр точно 20 мм. Для установки достаточно вставить конец одной трубы в один край муфты, второй конец - в другой. Соединение фиксируется за счет внутреннего зажимного кольца из эластичного материала - никаких гаек, болтов или сварки не требуется. Монтаж занимает менее 30 секунд на одно соединение.

Преимущества

• Не требует специальных инструментов - достаточно рук;
• Ускоряет монтаж на 40–60% по сравнению с резьбовым соединением;
• Не повреждает поверхность трубы - сохраняются целостность покрытия и герметичность;
• Легче стальной муфты - снижает нагрузку на крепления и конструкцию;
• Подходит для многократного демонтажа без потери качества соединения.

Ограничения применения

• Не предназначена для использования в условиях постоянного давления жидкости или газа - только для защиты кабелей;
• Не рекомендована для открытых улиц без дополнительной защиты от УФ-лучей и осадков - алюминий может терять цвет и прочность при длительном воздействии погоды;
• Не подходит для труб с толщиной стенки меньше 1,5 мм - возможна деформация при затяжке;
• Запрещено применять в качестве опоры или несущего элемента - рассчитана исключительно на передачу усилия между трубами.

Примеры использования

• Соединение участков трубопровода на автоматизированных линиях производства;
• Переход между двумя шкафами управления в распределительной камере;
• Обход препятствий в технологических каналах без сварки;
• Модульная система кабельных трасс в офисных зданиях с частыми изменениями планировки.

Практические советы

• Перед установкой проверьте внутреннюю поверхность трубы - наличие заусенцев может повредить уплотнитель внутри муфты;
• Если труба имеет изгиб близко к месту соединения, используйте муфту только после прямого участка минимум 50 мм;
• Для работы в помещениях с высокой влажностью допустимо дополнительно смазать контактные поверхности силиконовой смазкой - это продлит срок службы уплотнений;
• Не применяйте эту муфту вместо переходника на другую величину диаметра - даже небольшое отклонение (например, 19,5 или 20,5 мм) нарушает герметичность.
