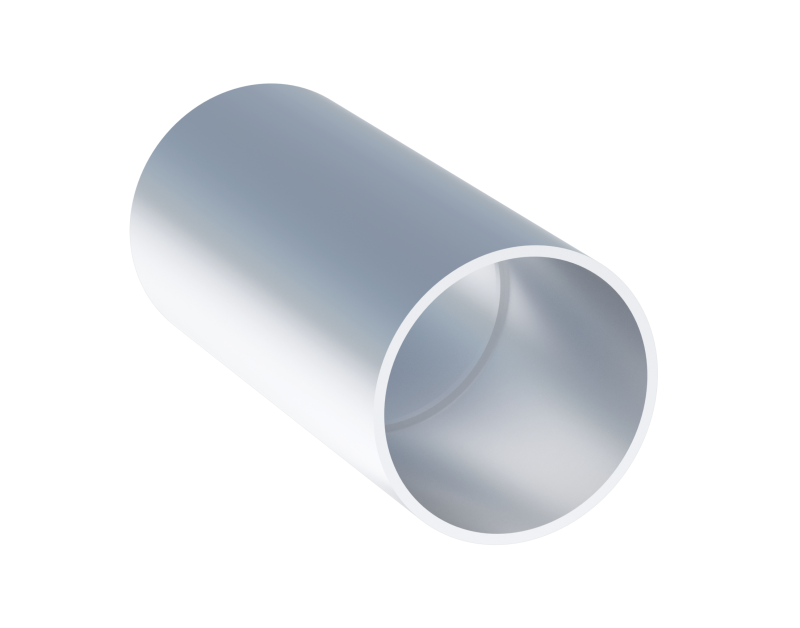

Муфта безрезьбовая алюминиевая d50 мм AL | smb-50-AL EKF

Муфта безрезьбовая алюминиевая d50 мм AL EKF - это разъемный элемент для соединения металлических труб в кабельных трассах, обеспечивающий быстрый монтаж без сварки. Продукт серии EKF-Line, артикул smb-50-al, подходит для прокладки кабелей в условиях повышенной механической нагрузки и агрессивной среды.

Назначение и область применения

Муфта безрезьбовая алюминиевая d50 мм AL EKF используется для соединения участков металлических труб, когда требуется надежная герметичная передача кабеля между секциями. Подходит для прокладки силовых и слаботочных кабелей в промышленных зонах, на заводах, в тоннелях, на элеваторах и других объектах, где запрещена или затруднена сварка. Элемент применяется внутри помещений и на открытых площадках при условии защиты от прямого воздействия осадков.

Технические характеристики

• Номинальный диаметр: 50 мм - соответствует внешнему диаметру стандартных металлических труб Ø50 мм;
• Материал корпуса: алюминий - легкий, коррозионностойкий, не требует антикоррозийного покрытия;
• Тип соединения: разъемный - позволяет собирать и разбирать трассу без инструментов;
• Цвет: серый - совпадает с цветовой гаммой большинства металлических труб EKF;
• Габариты: рассчитаны под посадку на трубу с наружным диаметром 50 мм - точное соответствие гарантирует плотную фиксацию.

Совместимость и монтаж

Муфта безрезьбовая алюминиевая d50 мм AL EKF совместима с любыми металлическими трубами внешним диаметром 50 мм, включая трубы серии EKF-Line. Монтаж выполняется вручную: труба вставляется внутрь муфты до упора, затем защелкиваются фиксирующие кольца - соединение становится жестким и герметичным. Нет необходимости использовать сварку, болты или клепки. Для демонтажа достаточно отжать фиксаторы и вытянуть трубу.

Преимущества

• Ускоряет сборку трассы - не нужны сварочные работы, что снижает время монтажа на 40–60%
• Не повреждает внутреннюю поверхность трубы - сохраняется целостность изоляции кабелей
• Легче стальных аналогов - удобнее транспортировать и устанавливать в труднодоступных местах
• Устойчив к химическим веществам - алюминий не ржавеет, не теряет прочность при контакте с маслом, щелочью, влагой
• Поддерживает стандартизированную систему - совместим с другими компонентами EKF-Line

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в воду - не имеет IP-защиты
• Не рекомендуется применять в зонах с высокой температурой выше +80 C - алюминий теряет прочность
• Не подходит для труб с другим наружным диаметром - даже +-1 мм может вызвать неплотное соединение
• Не обеспечивает электрическую проводимость - не заменяет заземляющую перемычку; при необходимости - дополнительно устанавливаются заземляющие шины

Примеры использования

• Соединение участков труб в цехе металлургического комбината
• Переход между вертикальными и горизонтальными направлениями кабельной трассы на складе
• Замена поврежденного участка трубы без демонтажа всей системы
• Монтаж кабельных путей в пищевой промышленности - где нельзя применять сварку из-за санитарных норм

Практические советы

• Перед установкой проверьте, чтобы внутренняя поверхность трубы была чистой - грязь или заусенцы мешают плотному соединению
• Используйте муфту только с трубами того же производителя или с точно совпадающим наружным диаметром - отличие в 0,5 мм может привести к люфту
• При прокладке длинных трасс через несколько муфт - регулярно контролируйте уровень выравнивания, чтобы избежать перегрузки на соединения
• Для наружной установки - закрывайте концы труб заглушками, чтобы предотвратить попадание воды и пыли внутрь трассы
• Артикул smb-50-al - единственный в линейке EKF с этим диаметром и материалом; другие модели имеют другой диаметр или пластиковую основу
