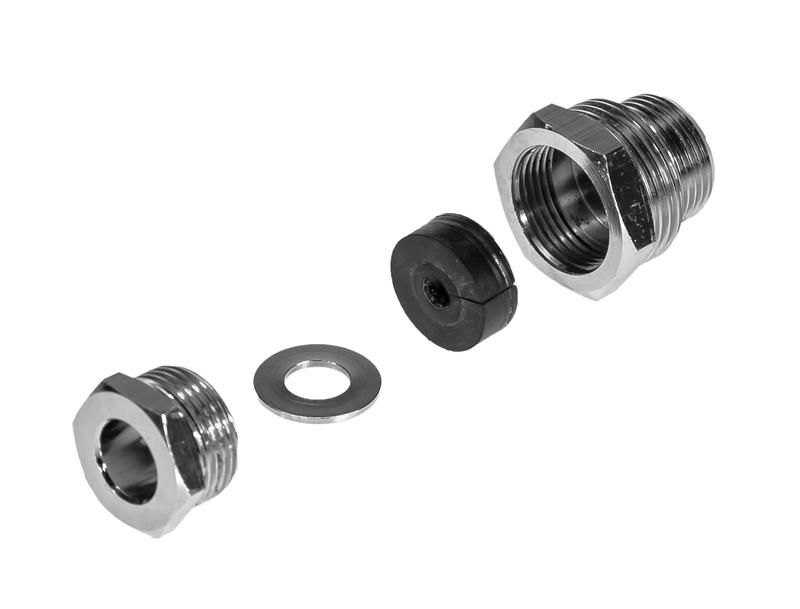

Муфта для установки кабеля Pipeheat-15 в трубу Ридан 21RT0900R

Муфта для установки кабеля в трубу - это элемент для герметичного вывода саморегулирующегося кабеля Pipeheat-15 из трубы, обеспечивает надёжную фиксацию и защиту от попадания влаги. Продукт от бренда Ридан, артикул 21rt0900r, предназначен для систем внешнего обогрева трубопроводов.

Назначение и область применения

Муфта для установки кабеля в трубу применяется для вывода нагревательного кабеля Pipeheat-15 через стенку трубы, где он установлен внутри. Это необходимо, чтобы кабель находился в контакте с перекачиваемой средой - так повышается эффективность обогрева. Подходит для металлических, пластиковых и других типов труб, не требует специальной подготовки материала трубы. Используется в системах предотвращения замерзания жидкостей, например, в водоснабжении, нефтепродуктопроводах, химических линиях.

Технические характеристики

• Тип изделия: муфта вводная с наружной резьбой
• Совместимый кабель: Pipeheat-15 с оболочкой 7,7 × 5,1 мм
• Обеспечивает герметичный проход кабеля через стенку трубы
• Не содержит активных компонентов - работает как механический и уплотнительный элемент

Совместимость и монтаж

Муфта для установки кабеля в трубу устанавливается в просверленное отверстие в стенке трубы. Кабель Pipeheat-15 продевается через внутренний канал муфты, после чего она плотно закручивается в отверстие с помощью наружной резьбы. Для герметизации рекомендуется использовать термостойкий герметик на основе силикона. Убедитесь, что диаметр отверстия соответствует размеру резьбы муфты - не допускаются зазоры, которые снижают герметичность. После монтажа проверьте целостность изоляции кабеля и отсутствие перегибов.

Безопасность и стандарты

Муфта не имеет собственных электрических характеристик - она не проводит ток и не влияет на работу кабеля. Однако её применение связано с безопасностью системы обогрева: неплотный монтаж может привести к протечкам, коррозии или выходу кабеля из строя. Все работы должны выполняться в соответствии с требованиями ПУЭ и нормами безопасности при работе с электрообогревом.

Преимущества

• Герметичный проход кабеля исключает попадание влаги внутрь трубы
• Простая установка - не требуется сварка или сложные инструменты
• Поддерживает долговечность кабеля Pipeheat-15 за счёт защиты от механических повреждений в месте выхода
• Совместима с любыми материалами труб - металл, ПВХ, полиэтилен

Ограничения применения

• Не предназначена для использования с другими типами кабелей - только с Pipeheat-15 указанного сечения (7,7×5,1 мм)
• Не решает проблему теплопотерь - должна применяться совместно с правильно рассчитанной теплоизоляцией
• Не подходит для высоких давлений внутри трубы - не являетсяPressure-rated элементом
• Не следует использовать в условиях постоянного гидроудара или вибраций без дополнительной фиксации

Примеры использования

• Обогрев водопроводных труб в холодном регионе - кабель расположен внутри трубы, муфта выводит его наружу для подключения к сети
• Подогрев трубопровода с нефтепродуктами - позволяет сохранить текучесть вещества при низких температурах
• Системы рециркуляции горячей воды в жилых домах - предотвращает остывание воды в стояках

Практические советы

• Перед монтажом обязательно рассчитайте линейные тепловые потери трубы - это определяет необходимую мощность кабеля
• Толщина теплоизоляции должна быть достаточной, чтобы минимизировать потери тепла; используйте материалы с коэффициентом теплопроводности ≤0,04 Вт/(м·К)
• Соблюдайте максимальную рабочую температуру кабеля Pipeheat-15 - не более +85 C
• При установке муфты 21rt0900r от бренда Ридан следите, чтобы резьба была чистой и не имела деформаций - иначе возможна утечка
• Погружной обогрев (кабель внутри трубы) всегда эффективнее наружного - экономит до 30–40 % энергии
