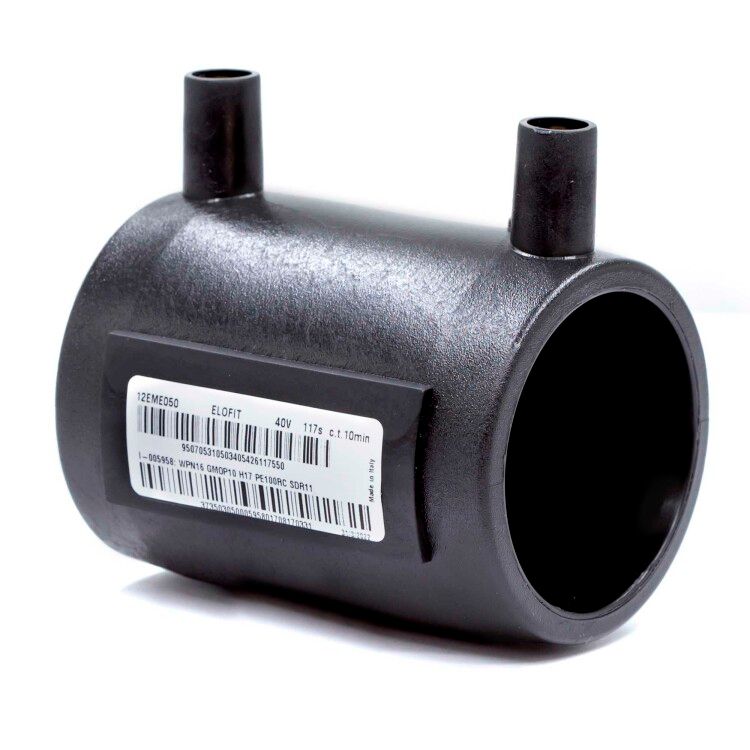

Муфта электросварная 110 мм SDR11 | EWF11011 DKC ДКС

Муфта электросварная 110 мм SDR11 от DKC (ДКС), артикул ewf11011, предназначена для надёжного соединения полиэтиленовых труб диаметром 110 мм методом электросварки. Продукт из серии Octopus создан для работы в системах водоснабжения, канализации и других сетях на основе ПНД.

Назначение и область применения

Муфта электросварная 110 мм SDR11 используется исключительно для соединения гладкостенных труб из полиэтилена высокой плотности (ПНД) с одинаковым показателем SDR11. Подходит для монтажа напорных и безнапорных систем: водопровода, канализационных коллекторов, дrenажных сетей, прокладываемых в земле или в условиях повышенной влажности. Не применяется для газовых коммуникаций или систем с температурой выше +40 C.

Технические характеристики

• Внутренний диаметр: 110 мм - соответствует внешнему диаметру труб ПНД SDR11, обеспечивает бесшовное соединение без уменьшения проходного сечения.
• Наружный диаметр: 128 мм - определяет размеры для фиксации в зажимах оборудования и расстояние между точками крепления.
• Материал: Полиэтилен (ПЭ100) - высокопрочная марка, выдерживающая длительную нагрузку и циклические перепады давления.
• Исполнение: Жесткое - муфта сохраняет форму при хранении и транспортировке, не деформируется под собственным весом.
• Закладной электронагреватель: Интегрированный элемент, равномерно прогревает стенки труб при сварке, формируя монолитный шов.
• Цвет: Чёрный - защищает материал от УФ-излучения, продлевает срок службы при открытой прокладке.
• Покрытие: Необработанная поверхность - не требует подготовки перед сваркой; не имеет антикоррозийного слоя, так как не подвергается электрохимической коррозии.
• Форма: Гладкая - исключает механические повреждения при установке и снижает риск задержки грязи внутри.

Совместимость и монтаж

Муфта совместима только с трубами ПНД SDR11 внутренним диаметром 110 мм. Нельзя использовать с трубами другого класса (SDR17, SDR13.6) - даже если их наружный диаметр близок, это нарушит качество сварного шва.

Перед монтажом необходимо:

• Обрезать торец трубы перпендикулярно, удалить заусенцы;
• Очистить поверхность труб и внутреннюю часть муфты от пыли, влаги и масла;
• Подключить аппарат электромуфтовой сварки к чип-этетикетке - он автоматически считывает данные о времени нагрева, силе тока и времени охлаждения;
• Установить муфту на трубу, зафиксировать её в зажимах сварочного аппарата, запустить программу согласно инструкции на чипе.

После завершения сварки нельзя трогать соединение до полного остывания - это указано на этикетке и зависит от окружающей температуры.

Безопасность и стандарты

Муфта электросварная 110 мм SDR11 соответствует требованиям ГОСТ 18599-2001 и ISO 4427 для материалов, применяемых в системах водоснабжения. Электронагреватель рассчитан на безопасное использование в соответствии с нормами электробезопасности IEC 60335. Сертифицирована для контакта с питьевой водой.

Преимущества

• Автоматизация процесса - чип-этикетка исключает человеческую ошибку при настройке сварочного аппарата.
• Высокая прочность шва - благодаря использованию материала ПЭ100 и однородному нагреву образуется соединение, не уступающее целости самой трубы.
• Стабильность качества - жёсткая форма гарантирует правильную посадку на трубу без люфта.
• Долговечность - черный цвет и отсутствие поверхностной обработки предотвращают старение и механические повреждения при эксплуатации.

Ограничения применения

• Не допускается использование в системах с рабочим давлением выше 1,0 МПа (10 бар) при температуре среды более +40 C.
• Нельзя применять для соединения труб из других материалов (PVC, PP, металлопластик).
• Не рекомендовано для монтажа в местах постоянного воздействия прямого солнечного света без защиты - хотя цвет препятствует УФ-разложению, долгосрочные условия требуют прокладки в траншее или канале.
• Не предназначен для частичного ремонта - замена участка трубы возможна только путём полной замены секции с использованием новой муфты.

Примеры использования

• Ремонт поврежденного участка водопровода в многоквартирном доме.
• Прокладка дренажной системы вокруг здания с использованием труб ПНД SDR11.
• Создание ответвлений в городской сети холодного водоснабжения.
• Монтаж технологических линий на пищевых предприятиях, где требуется герметичность и соответствие санитарным нормам.

Практические советы

• Проверьте маркировку на чипе перед каждым монтажом - она содержит уникальные параметры именно этой партии муфт.
• Храните муфту в сухом месте, избегая перепадов температур - особенно зимой, чтобы не возникло конденсация внутри.
• Если после сварки заметили вздутие или потемнение около шва - соединение некачественное. Разрезать и заменить муфту немедленно.
• Для крупных проектов используйте комплекты с несколькими муфтами одной партии - это минимизирует вариацию параметров нагрева.
• Аппарат электромуфтовой сварки должен иметь функцию чтения QR/чип-маркировки - иначе невозможно точно выполнить режим сварки, указанный производителем.
