Муфта электросварная 225 мм SDR11 | EWF22511 DKC ДКС

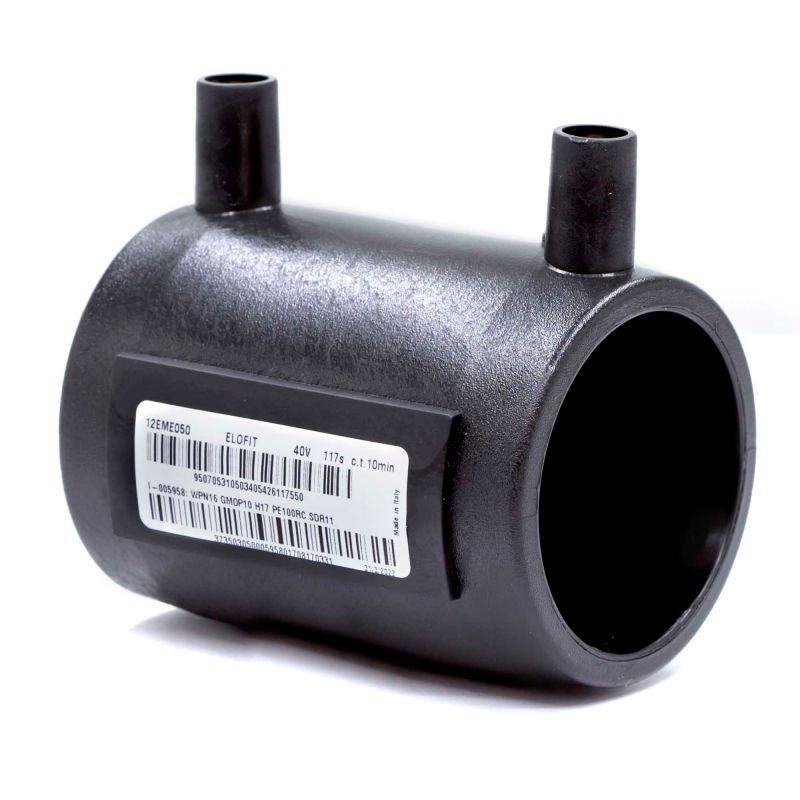

Муфта электросварная 225 мм SDR11 от DKC (ДКС), артикул ewf22511, предназначена для надёжного соединения полиэтиленовых труб наружным диаметром 225 мм методом электросварки. Продукт из серии Octopus создан для работы в системах газоснабжения, водоснабжения и канализации, где важна герметичность и долговечность шва.

Назначение и область применения

Муфта электросварная 225 мм SDR11 используется исключительно для соединения гладкостенных труб из полиэтилена высокой плотности (ПНД) одинакового диаметра и класса прочности SDR11. Подходит для прокладки и наземных сетей: магистральных газопроводов, напорной воды, дренажных систем, а также объектов ЖКХ и промышленной инфраструктуры. Соединение выполняется с помощью аппарата электромуфтовой сварки - процесс автоматизирован, требует минимума ручного вмешательства.

Технические характеристики

• Наружный диаметр: 225 мм - соответствует стандартному размеру труб ПНД SDR11;
• Материал: полиэтилен PE100 - повышенная прочность, устойчивость к нагрузкам и химическим воздействиям;
• Исполнение: жёсткое - муфта сохраняет форму при температурных колебаниях, не деформируется при монтаже;
• Форма: ровная - обеспечивает равномерный контакт с поверхностью трубы, снижает риск образования зон напряжений;
• Цвет: черный - защищает от УФ-лучей, продлевает срок службы при внешней прокладке;
• Закладной электронагреватель - встроен в стенку муфты, создаёт однородную температуру при сварке;
• Этикетка-чип - содержит данные по режимам сварки: рекомендованное время нагрева, силу тока и длительность охлаждения; информация обязательна для правильного выполнения работ.

Совместимость и монтаж

Муфта электросварная 225 мм SDR11 совместима только с трубами из ПНД того же диаметра (225 мм) и класса SDR11. Нельзя использовать с трубами другого SDR (например, SDR17, SDR13.6) - даже при совпадении диаметра толщина стенки отличается, что нарушает качество сварного шва. Перед установкой необходимо:

• очистить торцы труб от грязи, влаги и оксидной плёнки;
• выровнять концы труб перпендикулярно оси;
• вставить трубы до упора внутрь муфты - проверить глубину по меткам;
• подключить аппарат электромуфтовой сварки к чипу через считыватель или вручную задать параметры согласно данным на этикетке;
• не трогать соединение во время нагрева и охлаждения - нарушение цикла вызывает микротрещины.

Безопасность и стандарты

Муфта электросварная 225 мм SDR11 соответствует требованиям ГОСТ 18599-2001 и ISO 4427 для изделий из ПНД. Электронагреватель прошёл испытание на безопасность при работе с постоянным током. Чип гарантирует соответствие технологических параметров нормам безопасности при сварке. Работы должны проводиться в соответствии с инструкцией производителя и правилами электробезопасности.

Преимущества

• Высокая надёжность шва - благодаря точному контролю температуры и времени нагрева, обеспечивается сплошной, без пор и раковин, сварной слой;
• Удобство монтажа - наличие чипа исключает человеческий фактор при выставлении параметров;
• Стабильность качества - материал PE100 имеет более высокую долговечность по сравнению с PE80;
• Автоматизация процесса - позволяет выполнять соединения в условиях ограниченного доступа, в том числе в траншейном способе прокладки;
• Готовый продукт - не требуется предварительная подготовка нагревателя, он уже установлен внутри муфты.

Ограничения применения

• Не для труб с другими типами поверхностей - например, ребристых, фольгированных или композитных;
• Не допускается использование при температуре окружающей среды ниже –10 C без прогрева труб и муфты;
• Запрещено применять после истечения срока годности - указывается на чипе, обычно 2–3 года с момента производства;
• Не предназначен для давления выше максимального рабочего давления системы для труб SDR11 (обычно 8–10 бар);
• Не следует использовать при наличии механических повреждений корпуса муфты - трещин, вмятин, следов термического воздействия.

Примеры использования

• Подключение участка газопровода в частном домохозяйстве с заменой старой трубы;
• Обустройство сети холодного водоснабжения на промплощадке с использованием труб ПНД 225 мм;
• Ремонт поврежденного участка канализационной линии в городской сети;
• Монтаж дренажной системы вокруг крупного объекта с высокими нагрузками на почву.

Практические советы

• Перед каждым монтажом проверьте целостность чипа - повреждённый или отклеенный чип делает муфту непригодной к использованию;
• Храните муфту в оригинальной упаковке, в сухом месте, при температуре +5…+30 C - избегайте прямого солнца и контакта с маслом/бензином;
• Если труба была перемещена или повернута после ввода в муфту - обязательно удалите её и начните заново - попытки “довести” соединение нарушают герметичность;
• После завершения сварки дождитесь полного остывания - указанное на чипе время нельзя сокращать, даже если муфта кажется холодной на ощупь;
• Артикул ewf22511 - единственный подходящий вариант для труб именно 225 мм SDR11; другие модели, даже от DKC, имеют другой диаметр или SDR - не путайте!
