Муфта гибкая труба-коробка. IP65. д.50мм | 57150 DKC ДКС

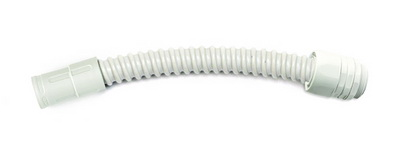

Гибкая муфта DKS Express 57150 предназначена для герметичного соединения жестких труб диаметром 50 мм с корпусами шкафов, боксами и ответвительными коробками. Продукт обеспечивает степень защиты IP65 и подходит для внутренней и наружной прокладки электропроводки в системе Express.

Назначение и область применения

Муфта гибкая труба-коробка d50 IP65 от DKS используется для перехода между жесткой трубой и оборудованием - например, распределительным щитом, корпусом или ответвительной коробкой. Она компенсирует небольшие перекосы и вибрации, сохраняя герметичность соединения. Подходит для монтажа в помещениях, в монолитном бетоне, а также на открытых участках - например, по фасадам зданий, где требуется защита от пыли и струй воды.

Технические характеристики

• Наружный диаметр: 50 мм
• Размер резьбы: M50×1.5 - соответствует стандартному креплению для труб и корпусов серии Express
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к водяным струям из любого направления
• Материал: пластик - устойчив к коррозии, химически инертен, не проводит ток
• Диапазон рабочих температур: от –25 C до +60 C - работает в холодных и жарких условиях, включая зимние условия на улице
• Цвет: серый - сочетается с другими элементами серии Express
• Исполнение: прямолинейный - не имеет изгибов, предназначен для прямого соединения

Совместимость и монтаж

Муфта DKS Express 57150 совместима исключительно с трубами диаметром 50 мм из серии Express. Резьба M50×1.5 позволяет плотно закручивать её в стандартные резьбовые отверстия корпусов, боксов и ответвительных коробок этой же серии. Для монтажа достаточно вкрутить муфту в резьбу до упора - уплотнение обеспечивается за счёт эластичной структуры материала. Нельзя использовать с трубами других диаметров или с резьбой другого стандарта - это нарушит герметичность.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP65, что гарантирует безопасную работу в средах с повышенной влажностью, пылью и возможным воздействием внешних осадков. Материал не поддерживает горение и не выделяет токсичных веществ при нормальных условиях эксплуатации. Соответствует рекомендациям производителя для использования в рамках системы Express.

Преимущества

• Высокая герметизация благодаря эластичной конструкции - предотвращает попадание пыли и влаги в кабельные каналы
• Устойчивость к перепадам температур - надёжна как в холодных цехах, так и на улице
• Легкий монтаж - не требует дополнительных уплотнителей или клея
• Совместимость с всей серией Express - можно собирать комплексные кабеленесущие системы без замены компонентов

Ограничения применения

• Не предназначена для механической нагрузки - не следует использовать как опору или точку крепления тяжёлого оборудования
• Не рассчитана на постоянное погружение в воду - IP65 не равно IP68
• Не подходит для труб с диаметром меньше или больше 50 мм - даже незначительная разница нарушает герметичность
• Не рекомендуется применять в местах с частыми ударными нагрузками - материал пластиковый, хотя и прочный

Примеры использования

• Подключение жесткой трубы 50 мм к входному отверстию распределительного щита DKS Viva
• Соединение трубы с ответвительной коробкой на фасаде здания
• Переход от вертикальной трубы к горизонтальному боксу в бетонной стене
• Прокладка кабелей через стык между конструкцией и корпусом в промышленном оборудовании

Практические советы

• Перед установкой проверьте, чтобы резьба на корпусе была чистой и целой - грязь или повреждения снижают герметичность
• Заворачивайте муфту руками до упора; не используйте инструменты - это может деформировать резьбу
• Если система будет работать при минусовых температурах, убедитесь, что все соединения затянуты равномерно - пластик становится менее эластичным на холоде
• Для долговечности не допускайте перегрузки кабелей внутри трубы - это создаёт давление на муфту и может вызвать трещины
• Артикул 57150 - единственный вариант гибкой муфты для труб d50 в серии Express; другие модели не подходят
