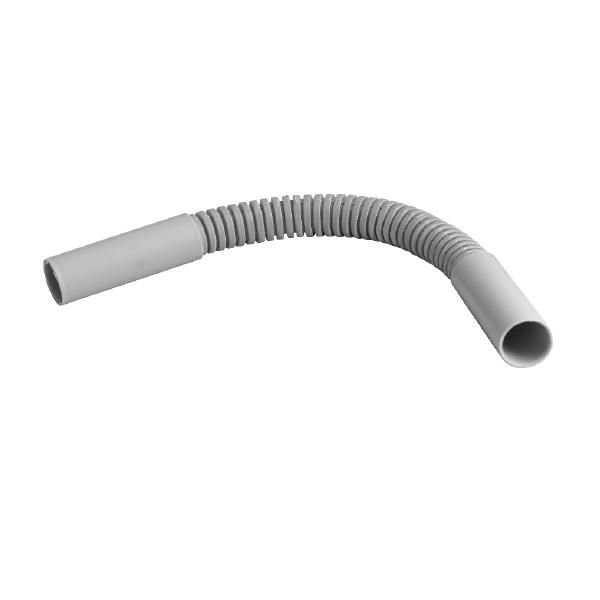

Муфта гибкая труба-труба d16мм IP44 Урал Пак АТ-70616-010 У.ПАК

Муфта гибкая труба-труба d16мм IP44 от бренда Урал Пак (арт. АТ-70616-010) предназначена для соединения жестких трубопроводов с компенсацией вибраций и малых смещений, обеспечивая надежную герметичность в условиях повышенной влажности и пыли.

Назначение и область применения

Гибкая муфта используется для соединения двух участков труб одинакового диаметра - например, между металлической и пластиковой трубой, или при переходе от стационарного оборудования к подвижному узлу. Подходит для систем, где возможны микросмещения, вибрация или температурные расширения. Применяется в промышленной автоматизации, на конвейерах, в системах охлаждения, пневматических линиях и других средах с высокой степенью запыленности или влажности.

Технические характеристики

• Диаметр: 16 мм - внутренний проход для труб соответствующего размера;
• Степень защиты: IP44 - защищает от твердых частиц крупнее 1 мм и от брызг воды со всех сторон;
• Материал корпуса: эластомерный термополиуретан - устойчив к механическим нагрузкам, маслам и большинству химикатов;
• Рабочая температура: от –25C до +80C - допустимо использование в холодных цехах и нагреваемых зонах;
• Интервал компенсации: до +-5° углового смещения и до 10 мм осевого сдвига - позволяет избежать перегрузок на фланцах и соединениях.

Совместимость и монтаж

Муфта совместима с трубами внешним диаметром 16 мм, изготовленными из стали, меди, алюминия или ПВХ. Для установки необходимо вставить трубу в каждый конец муфты до упора - фиксация осуществляется за счет плотного посадочного усилия, без дополнительных креплений. Не требует специальных инструментов, но рекомендуется проверить герметичность после сборки. Не применяйте с трубами меньшего или большего диаметра - это нарушит герметичность и снижает срок службы.

Безопасность и стандарты

Соответствует требованиям к электроизоляционным элементам в условиях повышенной влажности. Сертифицирована по нормам EN 60529 для степени защиты IP44. Материал не выделяет токсичных веществ при работе в пределах заявленной температуры.

Преимущества

• Эластичная конструкция снижает передачу вибраций от одного участка системы к другому;
• Высокая устойчивость к механическим повреждениям и химическим воздействиям;
• Не требует обслуживания - не имеет движущихся частей и не нуждается в смазке;
• Легко заменяется при необходимости - демонтировать можно без разрезания труб.

Ограничения применения

• Не предназначен для работы под давлением выше атмосферного - не используйте в напорных системах;
• Запрещено применять в контакте с открытым пламенем или при температурах свыше +80C;
• Не подходит для постоянного погружения в жидкости - IP44 не обеспечивает герметичность при длительном контакте с водой;
• Не рекомендовано использовать в средах с агрессивными растворителями (например, ацетон, бензол).

Примеры использования

• Соединение воздушной магистрали на пневматическом станке с подвижной головкой;
• Переход между жесткой медной трубой и пластиковым шлангом в системе охлаждения ЧПУ;
• Подключение датчиков к трубопроводу в цеху с частыми мойками - защита от брызг воды и пыли;
• Фиксация труб в местах, где есть риск деформации из-за теплового расширения.

Практические советы

• Перед установкой проверьте внутреннюю поверхность труб - наличие заусенцев или грязи может повредить уплотнение муфты;
• При использовании в вибрирующих системах убедитесь, что муфта не перегружена - максимальный угол смещения не более 5°;
• Для долговечности избегайте резких изгибов - радиус минимального изгиба должен быть не менее 50 мм;
• Артикул АТ-70616-010 от Урал Пак - оптимальный выбор для замены аналогов с IP44, если требуется прочность и простота монтажа.
