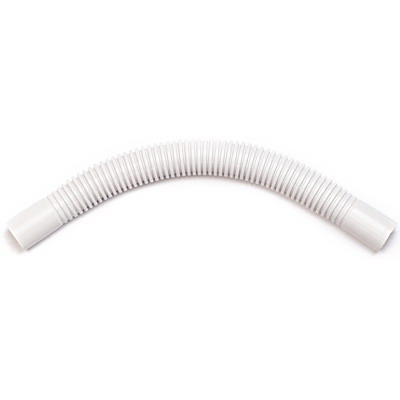

Муфта гибкая труба-труба, IP64, д.20мм | 59920 DKC ДКС

Муфта гибкая труба-труба, диаметр 20 мм, степень защиты IP64 от бренда ДКС (арт. 59920) предназначена для надежного соединения двух участков гибкой трубы серии Express в системах электропроводки внутри помещений и в бетонных конструкциях.

Назначение и область применения

Муфта используется исключительно для соединения труб одинакового диаметра - 20 мм - в рамках системы Express. Применяется там, где требуется гибкое, но защищённое соединение между участками кабельных каналов: например, при проходе через швы, деформационные разрывы или труднодоступные узлы. Подходит для внутренней прокладки проводки в жилых, офисных и промышленных зданиях, а также в монолитном бетоне. Не предназначен для наружной установки или открытой прокладки по фасадам - для этого используются атмосферостойкие трубы серии Express, но не эта муфта.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует трубам серии Express того же размера;
• Тип: гибкая соединительная муфта, двухкомпонентная конструкция;
• Степень защиты: IP64 - полностью защищена от пыли и переливающейся воды с любого направления;
• Материал: ПВХ - устойчив к химическим воздействиям, не поддерживающий горение;
• Диапазон рабочих температур: от –25 C до +60 C - допустимо использование в неотапливаемых помещениях и холодных зонах;
• Исполнение: вставной - трубы вводятся в оба конца муфты до упора;
• Цвет: белый - отличается от цвета труб серии Express (серый RAL 7035), что позволяет легко визуально определить место соединения.

Совместимость и монтаж

Муфта совместима только с трубами серии Express диаметром 20 мм. Не подходит для других брендов или типов труб - даже аналогичного диаметра. Для монтажа необходимо:

• Подготовить два конца труб - они должны быть ровно обрезаны без заусенцев;
• Вставить каждый конец в соответствующий край муфты до характерного щелчка или упора - плотное соединение обеспечивается за счет внутреннего уплотнительного кольца;
• Не требуются клей, инструменты или дополнительная фиксация - соединение механически прочное после сборки.

Безопасность и стандарты

Муфта выполнена из самозагасающего ПВХ и соответствует требованиям безопасности для электротехнических комплектующих. Степень защиты IP64 гарантирует безопасную работу в условиях повышенной влажности - например, в подвалах, технических этажах, сырых цехах. Соответствие нормам обеспечено благодаря тестированию в рамках системы Express, которая сертифицирована для использования в России и странах ЕАЭС.

Преимущества

• Гибкость конструкции позволяет компенсировать небольшие смещения и вибрации между участками труб;
• Высокая герметичность предотвращает попадание пыли, влаги и насекомых внутрь кабельного канала;
• Легкий вес и простота монтажа снижают время установки;
• Ударопрочная конструкция выдерживает нагрузки при заливке бетона;
• Совместимость с другими элементами системы Express - можно собирать целые маршруты из труб, углов, тройников и этой муфты без переходников.

Ограничения применения

• Не использовать вне диапазона температур –25…+60 C - материал становится хрупким при более низких температурах и теряет форму при нагреве выше +60 C;
• Запрещено применять для соединения труб разного диаметра - даже если внешний размер кажется подходящим;
• Не предназначена для открытой прокладки на фасадах - не имеет UV-защиты и не рассчитана на длительное воздействие солнечного света;
• Не рекомендуется использовать в местах постоянного контакта с маслом, растворителями или агрессивными химикатами - ПВХ может разрушаться.

Примеры использования

• Соединение участков труб в стене при прохождении через деформационный шов в монолитном доме;
• Переход между вертикальным и горизонтальным каналом в распределительном щите;
• Обход препятствий (например, коммуникаций) в техническом коридоре завода;
• Формирование ответвлений в многоэтажных зданиях с использованием тройников и муфт.

Практические советы

• Перед монтажом проверьте внутреннюю поверхность труб - наличие заусенцев может повредить уплотнитель муфты;
• Если труба слишком жёсткая, слегка прогрейте её конец феном - это облегчит вставку;
• Не затягивайте соединение силой - если труба не входит до упора, возможно, она не соответствует спецификации серии Express;
• При необходимости замены муфты - просто вытяните трубу; никаких инструментов не потребуется;
• Храните в сухом месте при комнатной температуре - избегайте прямого солнечного света и высокой влажности.
