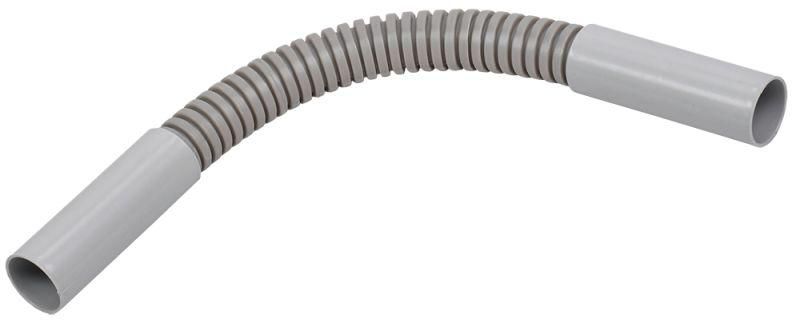

Муфта гибкая труба-труба MGP50 IP44 ELASTA IEK ET-TA00D-MGP-050-K41-010

Муфта гибкая труба-труба MGP50 IP44 от IEK (ИЭК) предназначена для надежного и эластичного соединения пластиковых труб одинакового диаметра под любым углом, обеспечивая компенсацию смещений и вибраций в системах проводки. Артикул et-ta00d-mgp-050-k41-010 соответствует серии ELASTA.

Назначение и область применения

Муфта гибкая труба-труба MGP50 IP44 используется для соединения двух участков трубопровода из пластика, когда требуется компенсация смещений, температурных расширений или вибраций. Подходит для внутренней прокладки электротехнических кабельных каналов в зданиях - например, между стенами, перекрытиями или в местах перехода через деформационные швы. Применяется в жилых, офисных и промышленных объектах, где важна герметичность и долговечность соединения.

Технические характеристики

• Диаметр: 50 мм - совместима с трубами того же наружного диаметра;
• Тип: муфта гибкая, вставная - устанавливается путём ввода труб в оба конца;
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды; не предназначена для влажных или открытых помещений;
• Материал: термопластичный пластик - устойчив к механическим нагрузкам, не проводит ток;
• Цвет: серый - стандартизирован для визуального отличия от других элементов системы;
• Исполнение: без покрытия - поверхность матовая, не требует дополнительной обработки.

Совместимость и монтаж

Муфта MGP50 IP44 совместима только с трубами из пластика, имеющими наружный диаметр 50 мм. Установка выполняется просто: трубы вставляются в оба конца муфты до упора. Гибкость позволяет изменить угол соединения до +-15° в любой плоскости. Для фиксации рекомендуется использовать хомуты или крепления на расстоянии не более 80 см от муфты, чтобы предотвратить провисание. Не используйте силовые методы - не допускайте перегрузки материала.

Безопасность и стандарты

Муфта MGP50 IP44 соответствует требованиям к электроустановочным изделиям для внутреннего монтажа. Степень защиты IP40 исключает попадание крупных твердых предметов, но не обеспечивает защиту от брызг, струй или повышенной влажности. Не применять в помещениях с высокой влажностью, на улице или в подземных коллекторах. Соответствует нормам ГОСТ Р 50044.1–92 для неметаллических кабельных систем.

Преимущества

• Гибкость - позволяет соединять трубы под углом без дополнительных фитингов;
• Надежное соединение - снижает риск разрушения при вибрациях и перемещениях основания;
• Легкий вес - упрощает транспортировку и установку;
• Эстетичный внешний вид - не требует декорирования после монтажа;
• Удобство замены - при необходимости можно демонтировать и заменить без вскрытия всей трассы.

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги;
• Не работает с металлическими трубами - материал и форма рассчитаны только на пластик;
• Не выдерживает давление жидкостей - только для воздушных и кабельных систем;
• Работает в температурном диапазоне от –10C до +40C - не использовать в холодильных камерах или нагреваемых зонах;
• Не следует использовать в местах с постоянным контактом с маслами, растворителями или агрессивными химикатами.

Примеры использования

• Соединение участков труб в потолочных перекрытиях при прокладке кабеля между этажами;
• Переход через осадочные швы в панельных домах, где возможны микросдвиги конструкции;
• Подключение кабельных трасс к распределительным щитам, где нужна компенсация вибрации оборудования;
• Прокладка в учебных заведениях, больницах, административных зданиях - там, где важно сохранить целостность проводки при малых деформациях.

Практические советы

• Перед монтажом проверьте внутренний диаметр труб - он должен свободно входить в муфту без усилия;
• Если труба имеет острые кромки - слегка зашлифуйте их, чтобы не повредить внутреннюю поверхность муфты;
• Не затягивайте соединение слишком сильно - это снизит гибкость и срок службы;
• Для длинных трасс с несколькими муфтами MGP50 IP44 предусмотрите компенсаторы каждые 10–15 метров;
• Артикул et-ta00d-mgp-050-k41-010 - единственный вариант в серии ELASTA с этим диаметром и степенью защиты - не путайте с моделями IP44/54.
