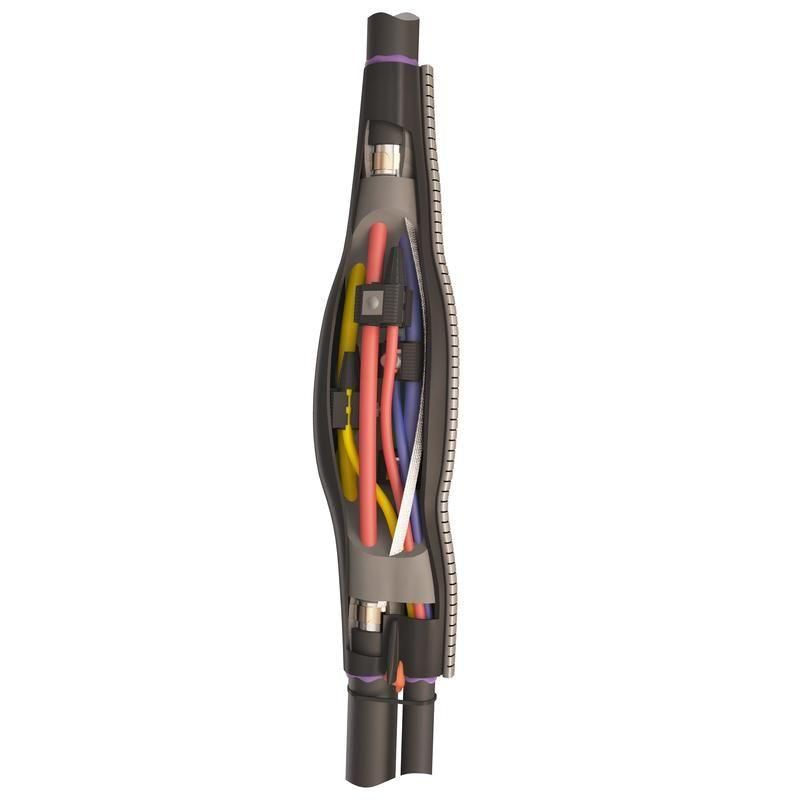

Муфта кабельная ответвительная 4ПТО-1 0.6/1 кВ КВТ 101910

Муфта кабельная ответвительная 4ПТО-1-50/150-4/50 предназначена для создания неразъемных ответвлений от четырехжильных магистральных кабелей сечением 50–150 мм² к ответвительным линиям сечением 4–50 мм² при напряжении до 1 кВ. Ключевое преимущество конструкции — возможность монтажа без зачистки изоляции на основном и ответвительном кабелях, так как электрический контакт обеспечивается прокалывающими зажимами ЗПО, входящими в комплект. Муфта универсальна по типу изоляции и защиты: она совместима с кабелями в ПВХ и сшитом полиэтилене (СПЭ), с броней и без нее, включая марки (А)ВБбШв, (А)ПвБбШв, NYM, NYY и другие. Внутреннее пространство между жилами заполнено специальной мастикой, которая не только выравнивает геометрические перепады после усадки, но и формирует дополнительный контур герметизации, критичный для эксплуатации во влажной среде. Герметичность мест выхода ответвительных жил обеспечивается клипсами КТ с термоплавким клеем, а восстановление внешней оболочки производится термоусаживаемой манжетой ТРМ с металлическим замком. Наличие термоиндикаторной краски на манжете позволяет визуально контролировать качество монтажа: при правильном нагреве цвет меняется с зеленого на черный, сигнализируя о полной усадке. Для кабелей с броней предусмотрена непаяная система заземления, включающая роликовые пружины постоянного давления и перемычку, что исключает необходимость пайки и снижает риск коррозии в месте соединения. Все полимерные компоненты муфты не содержат галогенов, что соответствует требованиям безопасности при пожаре. Монтаж требует использования пропановой горелки, так как термоусадка компонентов происходит только при термическом воздействии.
