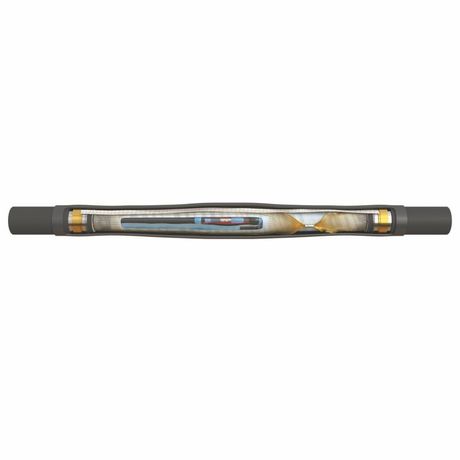

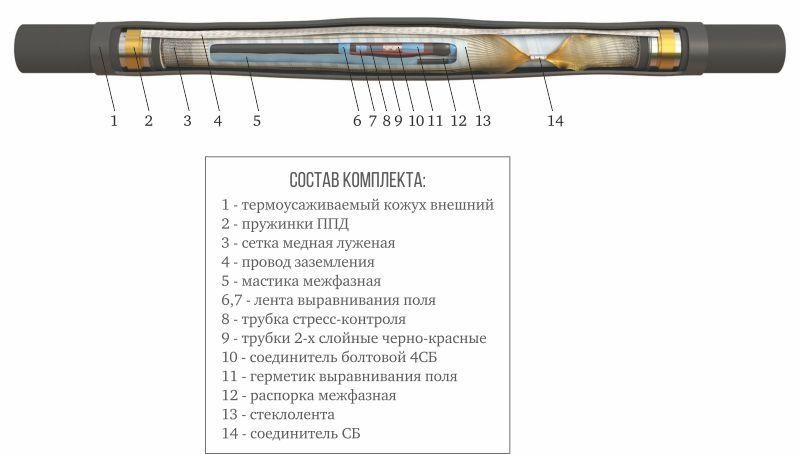

Муфта кабельная соединит. 10кВ 3 ПСТб-10 (300-400) с соединителями ГОФРОМАТИК zeta23209 ЗЭТА

Муфта кабельная соединительная 10кВ 3 ПСТб-10 (300-400) с соединителями ЗЭТАРУС - герметичный соединитель для трехжильных силовых кабелей с бумажной или пластмассовой изоляцией и броней, рассчитанный на работу под напряжением до 10 кВ. Подходит для установки в грунте, на опорах и внутри помещений. Артикул zeta23209 обеспечивает надежное соединение кабелей сечением 300–400 мм2.

Назначение и область применения

Муфта используется для создания герметичного электрического соединения между двумя участками кабеля с броней. Применяется там, где требуется сохранить целостность изоляции и механическую прочность после перебоя или модификации трассы. Устанавливается на воздушных и ных кабельных линиях, в тоннелях, камерах, коллекторах и на столбах. Подходит для сетей энергообеспечения объектов промышленного, коммунального и транспортного назначения - например, на подстанциях, насосных станциях, цехах с мощным оборудованием.

Технические характеристики

• Номинальное напряжение: 10 кВ - допустимый рабочий предел для высоковольтных систем;
• Количество жил: 3 - соответствует стандартному трехжильному кабелю (L1, L2, L3);
• Сечение проводника: 300–400 мм2 - совместима с крупными медными или алюминиевыми жилами;
• Тип муфты: соединительная - предназначена исключительно для ответвления или удлинения кабеля, не для оконцевания;
• Наличие заземления: да - внутренний контакт для присоединения брони к контуру заземления;
• Тип подключения: винтовой - фиксация жил осуществляется болтовыми зажимами, требует регулярной проверки затяжки;
• Материал изоляции: пластик - термоусаживаемая оболочка из полиэтилена с добавками, обеспечивающая эластичность и долговечную изоляцию;
• Тип изоляции кабеля: бумажная/пластмассовая - совместима с обоими типами, но не полностью маслонаполненные или газовые кабели.

Совместимость и монтаж

Муфта совместима с кабелями типа ААБл, АСБ, ВВБшв, КГЭ, имеющими металлическую броню и изоляцию на основе бумаги или ПВХ. Для правильной сборки необходимо соблюдать последовательность:

1. Подготовьте концы кабеля - удалите внешнюю оболочку, броню и экранирующий слой согласно рекомендациям производителя;
2. Наденьте термоусаживающую трубку на один из кабелей до места соединения;
3. Используйте комплект винтовых соединителей ЗЭТАРУС для контактирования жил - плотно закрутите болты усилием, указанным в инструкции;
4. Закрепите заземляющий вывод на броне через специальный зажим;
5. Передвиньте термоусаживаемую муфту на место соединения и равномерно прогрейте её горелкой до полной усадки - поверхность должна стать гладкой, без пузырей.

Не используйте открытый пламя - применяйте только профессиональные тепловые пушки с контролируемой температурой. Температура окружающей среды при монтаже - от –15C до +40C.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31806-2012 для высоковольтных соединительных изделий. Обеспечивает степень защиты IP67 - защищает от пыли и временного погружения в воду. Наличие заземляющего контакта снижает риск поражения током при повреждении изоляции. Все материалы сертифицированы на соответствие нормам пожаробезопасности и электроизоляционной стойкости.

Преимущества

• Высокая герметичность благодаря термоусадке - исключает попадание влаги и химических веществ;
• Стандартные винтовые соединители ЗЭТАРУС позволяют легко заменить элемент без демонтажа всей системы;
• Устойчивость к перепадам температур - работает при минус 40C и до +90C длительное время;
• Легкий вес и компактность - удобнее в транспортировке и установке по сравнению с литыми муфтами;
• Встроенное заземление - экономит время на прокладку отдельного провода заземления.

Ограничения применения

• Не для кабелей с масляной или газовой изоляцией - материал не выдерживает давление или реактивность жидкостей;
• Не предназначен для постоянного погружения в воду - IP67 позволяет временное воздействие, но не подводную эксплуатацию;
• Не использовать в местах с частыми вибрациями без дополнительной фиксации - возможна потеря контакта в винтовых зажимах;
• Не применять при температуре ниже –20C без предварительного нагрева кабеля - термоусадка будет неравномерной;
• Не ремонтировать уже использованную муфту - одноразовое устройство, восстановлению не подлежит.

Примеры использования

• Соединение двух участков кабеля ААБл-10 3×300 на подземном переходе под дорогой;
• Обход препятствия на кабельной трассе в промзоне путём установки запасного участка;
• Замена поврежденного сегмента кабеля на распределительной подстанции;
• Подключение нового оборудования к существующей сети 10 кВ без полного переустройства трассы.

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - использование меньших жил (например, 150 мм2) недопустимо, большего - невозможно;
• Часто забывают про заземление брони - даже маленькое сопротивление увеличивает опасность при аварии;
• Проверяйте качество усадки: если есть вздутые участки или щели - перегрейте снова или замените муфту;
• Храните муфту в сухом месте, избегайте прямого UV-излучения - срок годности составляет 3 года при условии сохранности упаковки;
• Держите рядом документацию ZETA23209 - она содержит точные моменты затяжки винтов и порядок сборки.
