Комплектующие L - коннектор для трехжильного дюралайта 13мм | 124-321 NEON-NIGHT

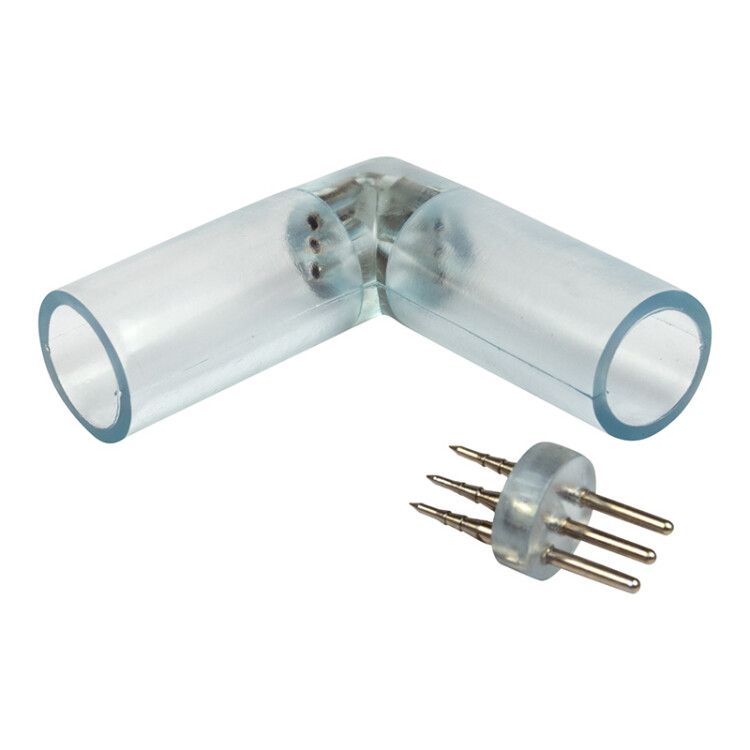

Краткое общее описание: L-коннектор для трехжильного дюралайта диаметр 13 мм от Neon-Night (арт. 124-321) предназначен для надежного соединения отрезков декоративной светодиодной ленты под прямым углом. Подходит для внутреннего и частично наружного использования в условиях с умеренной влажностью.

Назначение и область применения

L-коннектор для трехжильного дюралайта диаметр 13 мм применяется исключительно для соединения двух отрезков трёхжильного дюралайта с внешним диаметром 13 мм. Конструкция позволяет выполнить поворот на 90 градусов без перегиба провода внутри изоляции. Применяется в системах декоративного освещения: подсветка фасадов, архитектурных элементов, вывесок, интерьерных световых контуров. Не предназначен для силового или промышленного освещения.

Технические характеристики

• Тип изделия: L-коннектор (муфта)
• Материал корпуса: пластик
• Цвет: прозрачный
• Степень защиты: IP44 - защита от брызг воды с любого направления и твердых частиц крупнее 1 мм
• Поддерживаемый диаметр дюралайта: 13 мм
• Угол соединения: 90°
• Мощность: 0 Вт - устройство не потребляет энергию, служит только для передачи тока
• Комплектация: коннектор + две иглы для заполнения полости

Совместимость и монтаж

L-коннектор совместим только с трехжильным дюралайтом диаметром 13 мм. Соединение требует точного соблюдения технологии:

• Закрепите конец одного отрезка дюралайта в одном плече коннектора до упора.
• Используйте одну из входящих в комплект игл, чтобы проткнуть и расширить контактную зону внутри коннектора - это обеспечивает лучший электрический контакт.
• Вставьте второй отрезок дюралайта во второе плечо коннектора.
• Обязательно заполните внутреннюю полость коннектора морозостойким силиконовым герметиком через отверстия - это предотвращает проникновение влаги.
• Сверху места соединения обязательно наденьте термоусаживающуюся трубку и равномерно прогрейте её феном для создания герметичной изоляции.

Не используйте клей, скотч или другие материалы вместо герметика и термоусадки - это снижает долговечность соединения.

Безопасность и стандарты

Соответствует требованиям безопасности для низковольтного оборудования (до 50 В переменного тока). IP44 обеспечивает безопасную работу в помещениях с повышенной влажностью (ванная, крыльцо, веранда) и на открытых участках при условии правильной герметизации. Не предназначено для постоянного контакта с водой или погружения.

Преимущества

• Прозрачный корпус не препятствует визуальному контролю качества соединения.
• Комплект с двумя иглами упрощает процесс подготовки контактов без необходимости докупать инструменты.
• Пластиковый корпус устойчив к коррозии и не проводит ток, что снижает риск замыкания.
• Работает с типичными для домашней и коммерческой подсветки дюралайтами 13 мм.

Ограничения применения

• Не подходит для дюралайта другого диаметра - даже +-1 мм вызывает плохой контакт или механическую деформацию.
• Не допускается использование без герметизации и термоусадки - в противном случае возможна коррозия контактов и выход из строя.
• Не рассчитан на нагрузки выше 12–24 В постоянного/переменного тока - превышение напряжения опасно.
• Не рекомендован для установки в местах с постоянным воздействием прямого солнца или экстремальных температур ниже –30C без дополнительной защиты.

Примеры использования

• Создание буквы “S” из дюралайта на вывеске ресторана - два горизонтальных отрезка соединены L-коннектором под углом.
• Подсветка потолочного багета в ванной комнате с переходом на стену.
• Формирование прямоугольного контура вокруг окна в офисе.
• Декоративная подсветка лестницы с поворотом на площадке.

Практические советы

• Перед сборкой проверьте, что концы дюралайта обрезаны ровно - неровный срез затрудняет плотное соединение.
• Герметик наносите не спеша, пока он не начнет выступать из всех отверстий - значит, полость полностью заполнена.
• Термоусадку выбирайте с коэффициентом усадки 2:1 и подходящего диаметра (не менее 8 мм до нагрева).
• Проверяйте целостность соединения после монтажа - слабый контакт проявится мерцанием или тусклым свечением.
• Храните L-коннектор для трехжильного дюралайта диаметр 13 мм в сухом месте - даже прозрачный пластик может помутнеть от длительного воздействия УФ-лучей.
