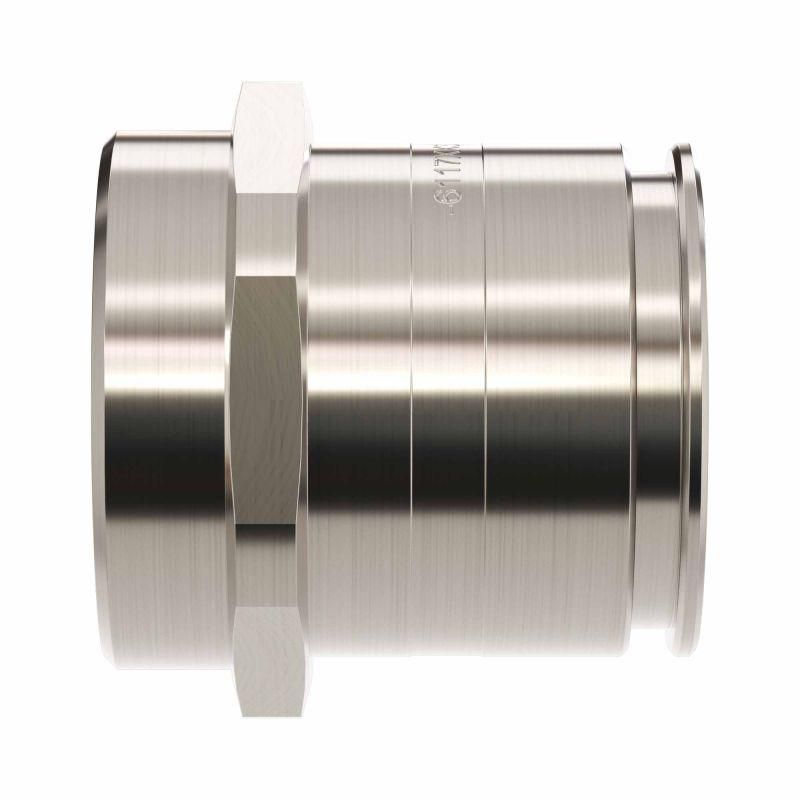

Муфта металлорукав DN 35-жесткая труба д.40мм, IP66/IP67, нержавеющая сталь AISI 303 | 6117X4035 DKC ДКС

Муфта металлоружавой стали DKC с артикулом 6117x4035 предназначена для надёжного соединения жесткой трубы диаметром 40 мм с металлорукавом DN 35. Благодаря защите IP66/IP67 и материалу AISI 303, она подходит для агрессивных сред и мест с повышенной влажностью.

Назначение и область применения

Муфта металлорукав DN 35 DKC применяется для перехода между жесткой металлической трубой наружным диаметром 40 мм и гибким металлорукавом того же условного прохода. Обеспечивает герметичное и механически прочное соединение без потери защиты корпуса оборудования. Подходит для установки в промышленных системах управления, на станках, конвейерах, в пищевой и химической отраслях, где требуется защита от брызг воды, пыли и воздействия агрессивных сред.

Технические характеристики

• Номинальный диаметр: DN 35 мм - соответствует внутреннему диаметру металлорукава
• Подключаемая жесткая труба: наружный диаметр 40 мм
• Степень защиты: IP66 (защита от мощных струй воды) и IP67 (защита от временного погружения в воду до 1 метра)
• Материал: нержавеющая сталь AISI 303 - устойчива к коррозии, легко обрабатывается, подходит для частых мойок
• Тип исполнения: вставной - труба вводится внутрь муфты, металлорукав фиксируется снаружи
• Конструкция: двухкомпонентная - состоит из корпуса и зажимного элемента, обеспечивающего плотную посадку
• Цвет: серый - стандартный цвет нержавеющей стали после обработки

Совместимость и монтаж

Муфта DKC 6117x4035 совместима с любым металлорукавом DN 35, имеющим внешний диаметр, подходящий под зажимной механизм. Для монтажа:

• Жесткая труба диаметром 40 мм вставляется внутрь муфты до упора
• Металлорукав одевается на наружную часть муфты
• Зажимная гайка затягивается руками, затем доводится ключом до уплотнения - не перетягивать!

Убедитесь, что поверхность трубы чистая и без заусенцев - они могут повредить уплотнение. Установка возможна в любом положении: горизонтально, вертикально, под углом.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66 и IP67 по ГОСТ 14254. Материал AISI 303 отвечает нормам для контакта с продуктами питания и химическими веществами. Нет острых кромок, исключен риск порезов при монтаже.

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI 303 - долгий срок службы даже в условиях постоянной влажности и агрессивных моющих средств
• Двухкомпонентная конструкция обеспечивает равномерное распределение нагрузки и предотвращает проворот трубы
• Герметизация IP66/IP67 позволяет использовать в помещениях с высокой влажностью, на открытых площадках и в зонах регулярной мойки
• Не требует дополнительных уплотнителей - все уплотнения встроены в конструкцию

Ограничения применения

• Не предназначен для работы под давлением выше атмосферного - только для защиты кабелей и трубопроводов от внешних факторов
• Не рекомендуется применять с пластиковыми или алюминиевыми трубами - только с жесткими стальными трубами диаметром 40 мм
• Работает при температуре от -20C до +80C; при более высоких температурах возможна деформация уплотнений
• Не следует использовать в качестве опоры или несущего элемента - вся нагрузка должна передаваться через основную трубу

Примеры использования

• Соединение стальной трубы с металлорукавом на автоматизированном участке конвейера в пищевом цехе
• Защита кабельных трасс от брызг воды на мойке оборудования в фармацевтике
• Переход от жесткой трубы к гибкому шлангу на станке ЧПУ с интенсивной смазкой
• Прокладка сигнальных линий в условиях повышенной запыленности на заводе по производству цемента

Практические советы

• Перед установкой проверьте точный наружный диаметр трубы - допуск +-0,5 мм, иначе возможно плохое уплотнение
• При использовании в холодных условиях (ниже -10C) нагрейте муфту до комнатной температуры - материал становится менее хрупким
• Для обслуживания достаточно просто открутить зажимную гайку - замена уплотнений не требуется, так как они не доступны для сервисного ремонта
• Артикул 6117x4035 - единственный вариант в серии Cosmec с таким сочетанием диаметров и материала; аналоги других брендов могут иметь другую форму или размеры посадочного места
