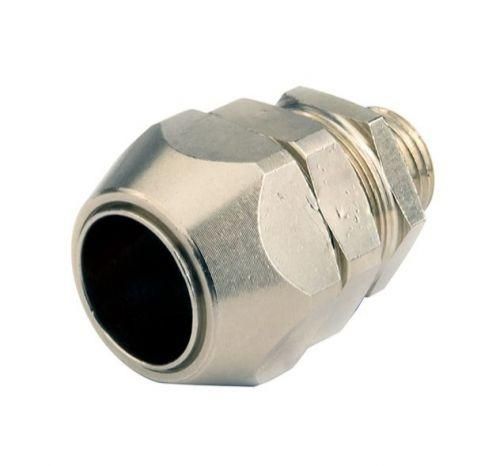

Муфта мет.рукав в гладкой изоляции оплетке-коробка DN 26,IP66, М32х1,5 | T06014-32A DKC ДКС

Муфта металлорукав в гладкой изоляции в оплетке-коробка DN 26, IP66, М32х1,5 от DKC (ДКС), артикул t06014-32a — это надёжный элемент для ввода металлорукава в электрооборудование, обеспечивающий герметичность, механическую фиксацию и защиту от внешних воздействий.

Назначение и область применения

Муфта предназначена для безопасного и герметичного ввода металлорукава с гладкой изоляцией (например, серии 607ETX) в корпуса, шкафы, распределительные щитки и распаечные коробки. Обеспечивает плотную фиксацию металлической оплетки с трёх сторон, предотвращая её проворачивание и выскальзывание. Подходит для установки в условиях повышенной запылённости, влажности и наружных объектах, где требуется высокая степень защиты.

Технические характеристики

• Номинальный диаметр: 26 мм — соответствует металлорукавам с внутренним диаметром около 26 мм;
• Резьба: M32×1,5 — стандартизированная метрическая резьба для подключения к отверстию в корпусе;
• Материал корпуса: латунь с никелированным покрытием — обеспечивает коррозионную стойкость и долговечность;
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды; совместима с IP67 (кратковременное погружение);
• Температурный диапазон: от -40 °C до +80 °C — работает в экстремальных климатических условиях;
• Конструкция: прямолинейная, с наружной резьбой — позволяет ввинчивать муфту в резьбовое отверстие;
• Цвет: серый — визуально отличается от обычных пластиковых элементов, удобен для идентификации.

Совместимость и монтаж

Муфта совместима исключительно с металлорукавами в стальной оплетке и гладкой изоляцией, например, серией 607ETX. Не подходит для рукавов с плёткой или рифлёной поверхностью — они не будут надёжно зажиматься.

Установка выполняется путём вворачивания резьбы в подготовленное отверстие в корпусе. Герметизация достигается за счёт плотного контакта между оплеткой и внутренней частью муфты. По желанию можно дополнительно использовать комплектующие: уплотнительную прокладку и контргайку — они повышают надёжность крепления и позволяют регулировать затяжку.

Безопасность и стандарты

Изделие соответствует требованиям к степени защиты IP66, что гарантирует работу в средах с брызгами воды, пылью и агрессивными веществами. Латунь с никелевым покрытием не содержит свинца и соответствует нормам RoHS. Работает в температурном режиме, допустимом для промышленной автоматики и энергетики.

Преимущества

• Двойная фиксация — оплетка зажимается снаружи и внутри, исключая смещение даже при вибрации;
• Высокая герметичность — IP66/67 снижает риск попадания влаги и пыли в оборудование;
• Коррозионная стойкость — никелированная латунь служит дольше, чем сталь или цинк;
• Готовность к монтажу — не требует дополнительных деталей для базового функционирования;
• Подтверждённая совместимость — рекомендовано производителем для металлорукавов серии 607ETX.

Ограничения применения

• Не применяется с металлорукавами без гладкой изоляции — например, с рифлёными или тканевыми оболочками;
• Не предназначен для частых демонтажей — многократная сборка/разборка может повредить резьбу или уплотнение;
• Запрещено применять при температурах выше +80 °C — материал теряет прочность и герметичность;
• Не используется как самостоятельный кабельный ввод — требует наличия металлорукава для передачи нагрузки.

Примеры использования

• Ввод металлорукава в силовые щиты на заводах и производственных линиях;
• Подключение датчиков и исполнительных механизмов на конвейерах с высокой влажностью;
• Фиксация кабельных систем в пищевой промышленности, где важна мойка оборудования;
• Монтаж в наружных распределительных пунктах, подвергающихся осадкам и перепадам температур.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 26 мм — иначе будет слабая фиксация;
• При использовании в вибрирующих системах обязательно используйте контргайку — она предотвратит самопроизвольное откручивание;
• Для максимальной герметизации смажьте резьбу анаэробным составом (не маслом!) — особенно при работе с жидкостями;
• Не перетягивайте муфту — латунь мягче стали, и избыточный момент может повредить резьбу;
• Артикул t06014-32a от DKC (ДКС) — единственный вариант в этой серии с такой комбинацией резьбы и диаметра — не заменяйте аналогами без проверки совместимости.
