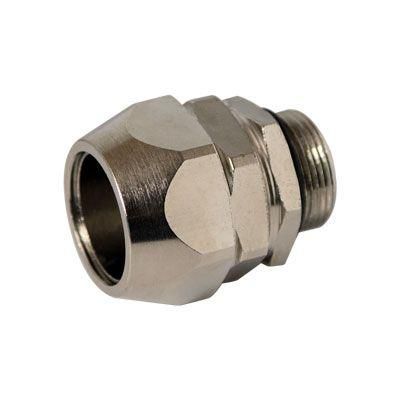

Муфта мет.рукав в изоляции оплетке-коробка DN 40, IP66, М50х1,5 | T16014-5040 DKC ДКС

Муфта металлорукав в изоляции в оплетке-коробка DN 40, IP66, М50х1,5 от бренда DKC (ДКС), артикул t16014-5040, предназначена для герметичного ввода металлорукава в корпуса оборудования и распределительные коробки. Она обеспечивает надёжную фиксацию оплетки и высокую степень защиты от пыли и воды.

Назначение и область применения

Этот элемент используется для безопасного и герметичного подключения металлорукава с герметичной изоляцией (например, серии 6071T) к электрическим шкафам, щиткам, распаечным коробкам и другому оборудованию. Подходит для мест, где требуется защита от внешних воздействий - например, на производстве, в цехах, на транспорте или в условиях повышенной влажности.

Технические характеристики

• Номинальный диаметр: 40 мм - соответствует металлорукавам этого размера;
• Резьба: M50×1,5 - наружная, метрическая, совместима с стандартными ответными элементами;
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, долговечен;
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды; возможна также IP67 - временное погружение в воду;
• Температурный диапазон: от -40 C до +80 C - работает в суровых климатических условиях;
• Исполнение: прямолинейное - позволяет провести кабель без изгибов в зоне входа;
• Цвет: серый - визуально нейтральный, не выделяется на фоне металлических поверхностей.

Совместимость и монтаж

Муфта рассчитана на установку с металлорукавами серии 6071T, имеющими герметичную изоляцию. Крепление происходит за счёт двойной фиксации: внутренний зажим плотно охватывает оплетку, а наружная резьба M50×1,5 ввинчивается в отверстие корпуса. Установка требует предварительной подготовки отверстия с подходящей резьбой. По желанию можно использовать дополнительную гайку и уплотнительную прокладку для усиления герметичности - они продаются отдельно.

Безопасность и стандарты

Устройство соответствует требованиям IP66 и потенциально IP67, что гарантирует безопасную работу в средах с риском попадания пыли, влаги и технологических брызг. Латунный корпус с никелевым покрытием не содержит свинца и соответствует нормам RoHS для электротехнического оборудования.

Преимущества

• Двойная система фиксации - оплетка не выскальзывает даже при механических нагрузках;
• Высокая герметизация - исключает проникновение влаги и пыли внутрь шкафа;
• Никелированная поверхность - повышает срок службы в агрессивных средах;
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых зон;
• Готовая к использованию конструкция - не требует сложной сборки или специнструментов.

Ограничения применения

• Не предназначен для использования с металлорукавами других типов - только с герметичными моделями серии 6071T;
• Резьба M50×1,5 имеет специфический шаг - несовместима с обычными M50×2 или импортными аналогами;
• Не рекомендуется применять в условиях постоянного погружения в жидкости - хотя IP67 допускает кратковременное погружение, длительная работа под водой снижает надёжность;
• Запрещено перегибать металлорукав внутри муфты - это нарушает герметичность и может повредить изоляцию.

Примеры использования

• Подключение металлорукава к силовым шкафам на заводе;
• Ввод кабелей в распределительные коробки на открытых площадках;
• Фиксация проводки на конвейерах, станках с частым мытьём;
• Прокладка кабелей в пищевой промышленности, где важна санитарная герметичность.

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр металлорукава точно соответствовал 40 мм - иначе фиксация будет ненадёжной;
• При затяжке резьбы используйте ключ с ограничителем момента - переусиливать нельзя, чтобы не деформировать латунь;
• Если в вашем шкафу есть уже установленная резьба, убедитесь, что она именно M50×1,5 - другие шаги не подойдут;
• Для максимальной герметичности в условиях повышенной влажности всегда комплектуйте муфту дополнительной прокладкой;
• Артикул t16014-5040 - это часть серии Cosmec от DKC, поэтому замену лучше искать в рамках этой же линейки.
