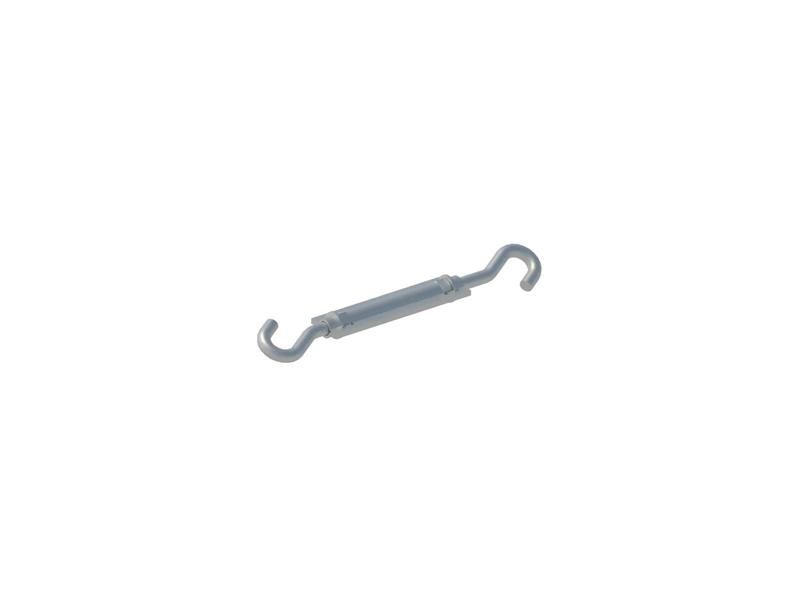

Муфта натяжная К804М У3 СОЭМИ Н0115610001

Муфта натяжная К804М У3 СОЭМИ - это надёжный элемент для регулируемого крепления и натяжения стальных тросов диаметром 2–8 мм в электропроводках, фасадных системах и других конструкциях. Произведена из стали с гальваническим покрытием, соответствует климатическому исполнению У3 и рассчитана на длительную эксплуатацию в умеренных условиях.

Назначение и область применения

Муфта натяжная К804М У3 СОЭМИ используется для точного натяжения и фиксации металлических тросов между двумя опорными точками. Применяется при прокладке воздушных электропроводок, креплении кабельных трасс, установке сигнализационных и осветительных систем на фасадах, а также в конструкциях, требующих периодической регулировки натяжения - например, на эстакадах, мостах, опорах ЛЭП.

Технические характеристики

• Тип изделия: муфта натяжная
• Материал: сталь с гальваническим покрытием
• Цвет: серый
• Общая длина: 365 мм
• Диаметр резьбы: 12 мм (метрическая)
• Климатическое исполнение: У3 (умеренный климат, устойчивость к повышенной влажности)
• Поддерживаемый диаметр троса: 2–8 мм
• Проектный ассортимент: рекомендовано для использования в проектах

Совместимость и монтаж

Муфта натяжная К804М У3 СОЭМИ совместима с проходными анкерами, серьгами и другими крепёжными элементами, имеющими возможность зацепления крюком. Для монтажа:

1. Закрепите крюк муфты на анкер или серьгу.
2. На конце троса изготовьте петлю, проденьте её через крюк винта и закрепите (например, свивкой или специальной зажимной скобой).
3. Вращайте корпус муфты вокруг винта - это обеспечивает равномерное натяжение троса без перегрузки резьбы.
4. Не допускайте вращения самого винта - он остаётся неподвижным, а движущимся элементом является корпус.

Посадочная резьба M12 позволяет использовать стандартные комплектующие. Диаметр троса не должен выходить за пределы 2–8 мм - иначе возможна проскальзывание или повреждение крепления.

Безопасность и стандарты

Изделие произведено в соответствии с ТУ 3449-019-05774835-2007. Гальваническое покрытие снижает риск коррозии, что важно для работы во влажной среде. Однако не предназначена для постоянного контакта с открытой водой или агрессивными химикатами. Эксплуатация вне температурного диапазона, предусмотренного для исполнения У3, недопустима.

Преимущества

• Простая механическая конструкция - не требует сложного оборудования для обслуживания.
• Позволяет точно регулировать натяжение троса после монтажа.
• Высокая прочность материала (сталь) обеспечивает долговечность даже при циклических нагрузках.
• Гальваническое покрытие увеличивает срок службы в сравнении с обычной черной сталью.
• Соответствие требованиям проектных документов - рекомендована для официального использования в объектах.

Ограничения применения

• Не применяется для тросов диаметром менее 2 мм или более 8 мм - возможно нарушение герметичности крепления или деформация детали.
• Не предназначена для работы в агрессивных средах (солевые брызги, кислоты, щелочи).
• Не следует использовать в местах с частыми ударными нагрузками - может возникнуть расшатывание резьбы.
• Не рекомендуется применять при температурах ниже -40 C и выше +60 C - выход за границы исполнения У3 снижает надёжность.

Примеры использования

• Фиксация и натяжение силового кабеля между столбами на участке городской электропередачи.
• Крепление светильника на фасаде здания с использованием стального троса вместо жесткой рамы.
• Установка системы сигнализации на крыше промышленного ангара - где требуется изменение натяжения после сезонных колебаний температуры.
• Монтаж тросовой проводки в помещениях с высокой влажностью (цеха, теплицы, парники).

Практические советы

• Перед первым натяжением проверьте свободный ход винта - он должен двигаться легко, без заеданий.
• После окончательной затяжки обязательно заблокируйте гайку против самопроизвольного отвинчивания (можно контргайкой или каплей клея Loctite 243).
• При замене старых тросов используйте новую муфту - восстановленные элементы теряют прочностные характеристики.
• Артикулы н0115610001 и 115610001 - это один и тот же продукт; различаются лишь формат номера в каталогах.
• Длина 365 мм - это максимальный размер всей сборки. Обратите внимание, что рабочий ход винта составляет около 265 мм - именно эта часть доступна для регулировки.
