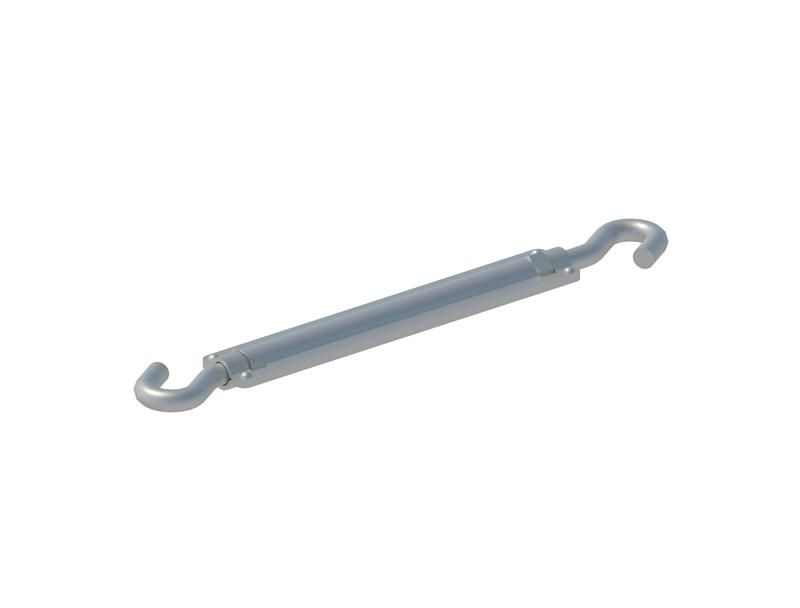

Муфта натяжная К805 УЗ/У3 20 мм, 850 мм СОЭМИ Ст.Оскол Н0115610002

Муфта натяжная К805 У3 от СОЭМИ - устройство для регулируемого натяжения стальных тросов диаметром 2–8 мм при прокладке электропроводок и фиксации к строительным конструкциям. Простая, надёжная и соответствует требованиям климатического исполнения У3.

Назначение и область применения

Муфта натяжная К805 У3 используется для создания натянутых участков тросовой проводки в помещениях и на открытых площадках. Подходит для крепления тросов к анкерам, серьгам или другим точкам закрепления при монтаже силовых и слаботочных сетей. Часто применяется в промышленных объектах, жилых домах, на элеваторах, в цехах и на территориях энергообъектов.

Технические характеристики

• Диаметр троса: 2–8 мм
• Метрическая резьба винта: M20
• Общая длина устройства: 850 мм
• Материал корпуса: сталь с гальваническим покрытием
• Цвет: серый
• Климатическое исполнение: У3 - умеренный климат с повышенной влажностью
• Тип конструкции: односторонняя натяжная муфта с крюком и винтовой парой

Совместимость и монтаж

Муфта натяжная К805 У3 совместима с любыми металлическими тросами диаметром до 8 мм и стандартными анкерными креплениями. Для установки:

1. Закрепите крюк муфты на анкерном болте или серьге.
2. На конце троса сделайте петлю и зацепите её за крюк винта.
3. Вращайте корпус муфты - винт остаётся неподвижным, а корпус перемещается, обеспечивая равномерное натяжение.
4. Фиксируйте положение после достижения нужного усилия.

Не используйте инструменты с большими моментами - перегрузка резьбы может повредить механизм. Диаметр посадочного места под крюк рассчитан под стандартные анкеры Ø16–Ø20 мм.

Безопасность и стандарты

Произведена в соответствии с ТУ 3449-019-05774835-2007. Гальваническое покрытие предохраняет от коррозии в условиях повышенной влажности. Конструкция исключает самопроизвольное раскрепление при нормальной нагрузке. Не рекомендуется применять в средах с агрессивными химикатами или постоянным воздействием морской воды.

Преимущества

• Простая механическая конструкция - не требует электроэнергии или специального оборудования для работы.
• Гальваническое покрытие увеличивает долговечность в сравнении с обычной черной сталью.
• Широкий диапазон регулировки позволяет компенсировать проседание троса во время эксплуатации.
• Подтверждённая совместимость с проектными решениями - рекомендовано для использования в официальных проектах.

Ограничения применения

• Не предназначена для тросов более 8 мм - возможна деформация резьбы или выход из строя механизма.
• Не использовать в условиях температур ниже -40 C - материал теряет пластичность.
• Не допускается использование в качестве основного элемента несущих систем без дополнительных страховочных креплений.
• Не подходит для частых циклов натяжения/ослабления - риск износа резьбы через 5–7 полноцикловых операций.

Примеры использования

• Натяжение опорных тросов для воздушных ЛЭП внутри помещений.
• Фиксация кабельных трасс между стенами в производственных цехах.
• Установка сигнализационных или осветительных проводов на фасадах зданий.
• Монтаж временных проводок на стройплощадках перед окончательной прокладкой каналов.

Практические советы

• Перед монтажом проверьте соответствие диаметра троса - даже небольшое превышение вызывает быстрый износ внутренней резьбы.
• При длительной эксплуатации периодически контролируйте степень натяжения - особенно в местах с колебаниями температуры.
• Для удобства сборки используйте два ключа: один для фиксации винта, второй - для вращения корпуса.
• Муфта натяжная К805 У3 от СОЭМИ имеет серую поверхность - легко заметить наличие ржавчины или повреждений покрытия.
• Артикулы н0115610002 и 90001871 - взаимозаменяемые; различаются лишь партиями производства, но не конструкцией.
