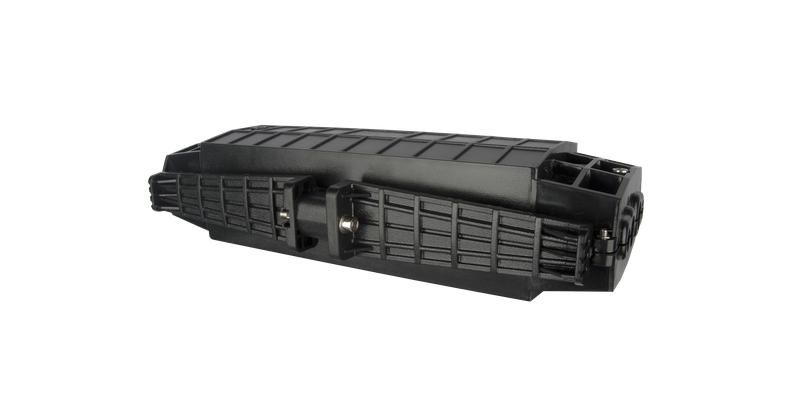

Муфта оптическая 120 волокон проходная 8 вводов/выводов механич. герметизация вводов + компл. для крепежа наружн. NIKOMAX NMF-SC-3H-120-8MS

Муфта оптическая проходная NMF-SC-3H-120-8MS от бренда NIKOMAX предназначена для защиты точек сварки оптоволоконных кабелей в условиях внешних нагрузок и агрессивной среды. Подходит для наружной установки на опорах, стенах, в колодцах и при закладке в грунт, обеспечивая надежное соединение до 120 волокон с восемью вводами/выводами.

Назначение и область применения

Муфта NMF-SC-3H-120-8MS используется для:

• Защиты сварных соединений оптических кабелей в местах с высокими механическими и климатическими нагрузками;
• Разветвления абонентских линий от магистральных волоконно-оптических трасс;
• Установки в наружных условиях - на опорах ВОЛС, стенах зданий, в вентканалах, кабельных колодцах и при прокладке в грунте.

Подходит для сетей связи операторов, телекоммуникационных компаний и объектов с жесткими требованиями к защите кабельных соединений.

Технические характеристики

• Количество волокон: до 120 штук
• Количество вводов/выводов: 8
• Тип герметизации: механическая с использованием прокладки и герметизирующей ленты
• Материал корпуса: ударопрочный морозоустойчивый поликарбонат
• Количество сплайс-кассет: до 4 штук (съемные, с поворотным креплением)
• Запас волокон: предусмотрено место для хранения запасных участков кабелей
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду)
• Рабочий температурный диапазон: от –40C до +70C

Совместимость и монтаж

Муфта NMF-SC-3H-120-8MS совместима с большинством одиночных и многожильных оптических кабелей, используемых в городских и магистральных сетях. Для монтажа требуется минимальный набор инструментов, входящих в комплект - никаких дополнительных расходников не потребуется.

Процедура сборки:

1. Фиксируются вводы кабелей с помощью механической герметизации - прокладка и лента обеспечивают плотное уплотнение без клея.
2. Устанавливаются сплайс-кассеты: каждая крепится поворотным механизмом, позволяющим свободно открывать любую из них без демонтажа соседних.
3. Срастки укладываются в кассеты без скручивания и острых изгибов - радиус изгиба сохраняется выше допустимого минимума.
4. Корпус закрывается и фиксируется болтами; комплект для наружного крепления позволяет закрепить муфту на стене, опоре или в кронштейне.

Сборка занимает 15–25 минут при наличии базового оборудования для термической сварки волокон.

Безопасность и стандарты

Муфта NMF-SC-3H-120-8MS соответствует требованиям к защите от внешних факторов, характерным для наружных коммуникаций. Применение материалов с классом IP67 гарантирует безопасную работу в условиях:

• Высокой влажности;
• Перепадов температур;
• Пылевой и песчаной среды;
• Воздействия УФ-излучения (материал устойчив к выгоранию).

Не содержит токсичных веществ, соответствует экологическим нормам для использования в открытых системах.

Преимущества

• Герметизация без клея - надежна, не требует просушки, не боится перегрева при сварке;
• Поворотные кассеты - позволяют работать с любой группой волокон без разборки всей муфты;
• Съемные кассеты - дают возможность использовать только нужное количество, снижая вес и объем;
• Корпус из поликарбоната - легкий, не ржавеет, не деформируется при замерзании воды;
• Комплект для наружного крепления - встроен в конструкцию, не требует дополнительных деталей;
• Запас волокон - позволяет выполнять ремонт без новой раскатки кабеля.

Ограничения применения

• Не предназначен для установки в активных водоемах или постоянном погружении - IP67 не означает длительное underwater-использование;
• Не рекомендовано использование в помещениях с взрывоопасными газами - материал не сертифицирован для взрывозащищенного исполнения;
• Максимальный диаметр кабеля ограничен конструкцией вводов - перед монтажом проверьте соответствие диаметра кабеля техническим условиям;
• Не поддерживает автоматическую диагностику - все тестирование выполняется внешним оборудованием после сборки.

Примеры использования

• На столбе ВОЛС между населенными пунктами - защита точки перехода от aerial к underground кабеля;
• В кабельном колодце города - соединение магистрали с несколькими домами;
• На фасаде офисного здания - ответвление линии к серверной комнате;
• В подземной камере теплотрассы - обеспечение связи в условиях высокой влажности и температурных колебаний.

Практические советы

• Перед сборкой всегда проверяйте диаметр кабелей - они должны подходить под размеры вводов муфты NMF-SC-3H-120-8MS;
• Используйте герметизирующую ленту равномерно, без складок - это гарантирует долговечность уплотнения;
• Не затягивайте болты слишком сильно - пластиковый корпус может треснуть;
• При работе в холоде (ниже –20C) согрейте муфту в помещении перед открытием - поликарбонат становится более хрупким;
• Обязательно оставляйте запас волокон внутри - он сэкономит время при последующем ремонте;
• После монтажа проведите OTDR-тест - убедитесь, что все сростки имеют потери ниже 0,1 дБ.
