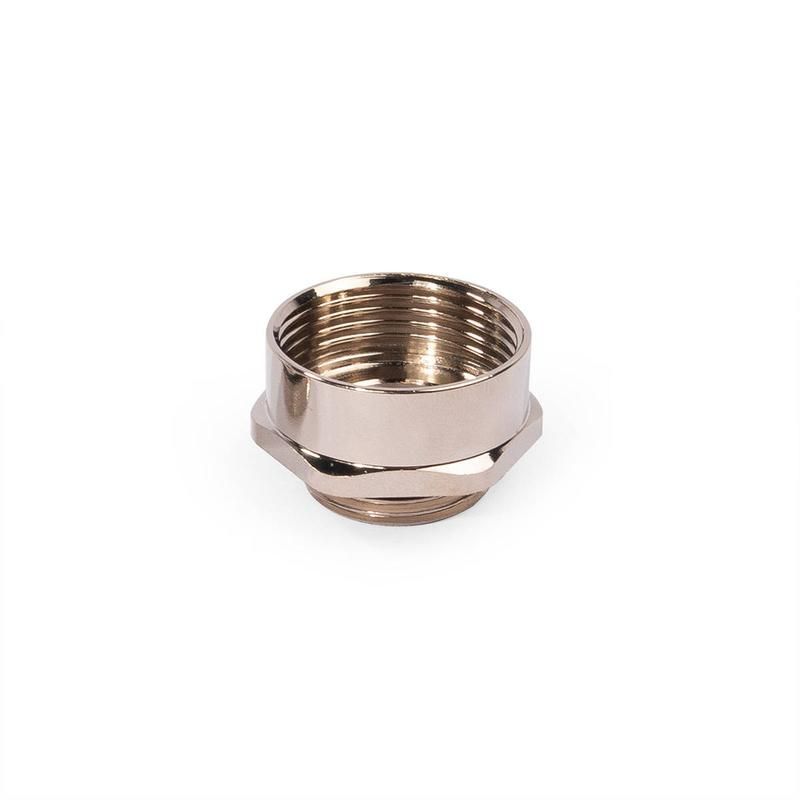

Муфта переходная латунная увеличивающая МПЛ М20/М25 - 89599 КВТ

Муфта переходная латунная МПЛ М20/М25 от Fortisflex и КВТ предназначена для герметичного ввода кабелей в щитовое оборудование при переходе между резьбами M20 и M25. Благодаря никелированной латуни и защите IP68 она надёжно работает в агрессивных условиях - от холодных улиц до нагретых помещений.

Назначение и область применения

Муфта переходная латунная МПЛ М20/М25 используется для соединения кабелей с корпусами распределительных щитов, когда входное отверстие имеет резьбу другого размера - например, при замене старого ввода или модернизации оборудования. Подходит для установки в металлические, пластиковые и композитные корпуса, где требуется высокая степень герметизации и механическая прочность.

Технические характеристики

• Материал: латунь с никелированным покрытием - устойчива к коррозии и износу
• Номинальный размер резьбы: M25 на одном конце, M20 на другом
• Тип резьбы: метрическая, соответствует EN 60423
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон температур: от -40 C до +100 C (кратковременно выдерживает +120 C)
• Диаметр кабеля: 6–14 мм - подходит для силовых и сигнальных кабелей среднего сечения
• Уплотнение: эластомерное кольцо - обеспечивает плотную посадку без дополнительных материалов
• Размер ключа: 27 мм - совместим с типовыми гаечными ключами
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Состав: без галогенов - безопасна при горении, соответствует экологическим нормам
• Цвет: серебристый (никель)
• Исполнение: прямолинейное - не требует поворотов при проходе через стенку корпуса

Совместимость и монтаж

Муфта переходная латунная МПЛ М20/М25 устанавливается в отверстие корпуса с помощью резьбового крепления. Гайки для фиксации в щитовом оборудовании приобретаются отдельно - они не входят в комплект.

При монтаже в нерезьбовое отверстие необходимо использовать:

• дополнительную контргайку
• инструмент для перфорации - например, гидравлические системы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А
• матрицы МПО или наборы перфоформ НМПО-PG / НМПО-MG для формирования точного круглого отверстия

Не используйте сверление - это снижает герметичность и прочность конструкции. Убедитесь, что диаметр отверстия соответствует требованиям инструмента перфорации.

Безопасность и стандарты

• Соответствует стандарту EN 60423 на метрическую резьбу
• IP68 - подтверждает защиту от воды и пыли в соответствии с IEC 60529
• Состав без галогенов - соответствует требованиям RoHS и экологической безопасности
• Выдерживает температурные колебания, включая кратковременные перегревы до +120 C

Преимущества

• Никелированная поверхность предотвращает окисление и улучшает внешний вид
• Эластичное уплотнительное кольцо не требует смазки и легко заменяется
• Высокая химическая стойкость - не разрушается под действием синтетических масел, бензина, дизтоплива
• Долговечность материала - латунь сохраняет форму и герметичность даже после многократных сборок
• Подходит для промышленных условий: цеха, АЗС, насосные станции, уличные шкафы управления

Ограничения применения

• Не предназначен для внутренних резьбовых соединений - только для ввода кабелей в корпус
• Не рекомендуется применять в условиях постоянного давления выше атмосферного (не является трубопроводной арматурой)
• Диаметр кабеля ограничен: более 14 мм - не будет герметично зажат; менее 6 мм - возможен люфт
• Требуется использование специального инструмента для перфорации - обычное сверление недопустимо
• Гайки для крепления в щитах - не входят в комплект, их нужно заказывать отдельно

Примеры использования

• Переход с M25 на M20 при замене кабельного ввода в промышленном щите
• Ввод кабеля питания в уличный распределительный шкаф с защитой от влаги
• Монтаж в системах автоматизации на заводах, где есть риск попадания масла или топлива
• Использование в системах освещения, конвейерах, насосных станциях

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в диапазоне 6–14 мм
• При использовании в холодных условиях (-40 C) убедитесь, что уплотнительное кольцо не треснуло - допускаются только качественные материалы
• Для удобства сборки используйте ключ на 27 мм - он точно подходит под гайку муфты
• Если отверстие в корпусе нестандартное - всегда применяйте гидравлический перфоратор, а не болгарку или сверло
• Храните запасные уплотнительные кольца - они являются расходным материалом
• Муфта переходная латунная МПЛ М20/М25 от Fortisflex и КВТ - одинаково надёжна в обоих исполнениях, выбирайте по наличию на складе
