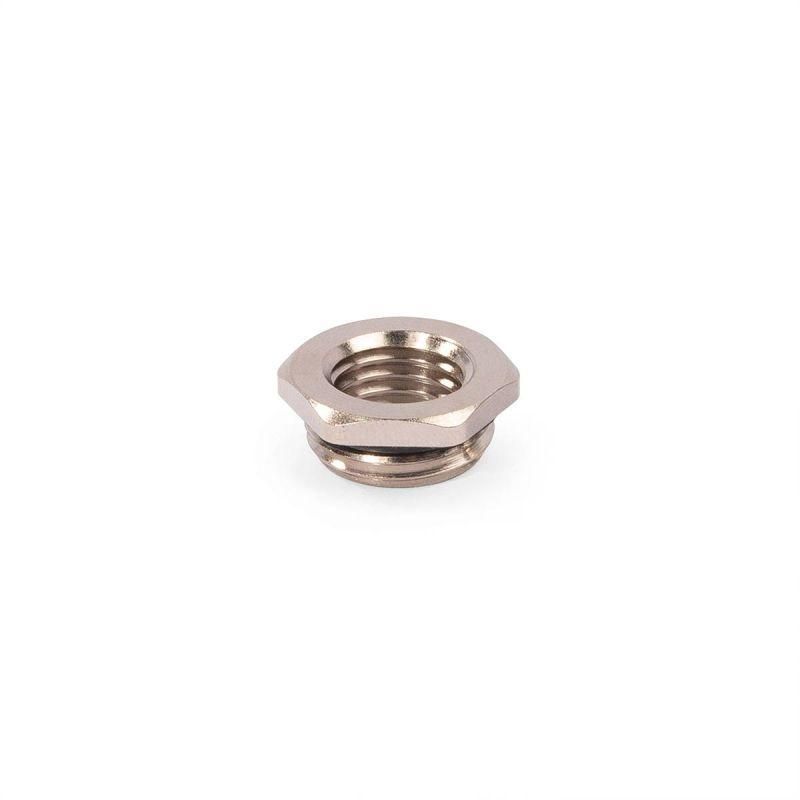

Муфта переходная уменьшающая МПЛ М16/М12 латунная Fortisflex 89602 КВТ

Муфта переходная латунная уменьшающая МПЛ М16/М12 от Fortisflex и КВТ предназначена для герметичного соединения кабеля с щитовым оборудованием при переходе между отверстиями диаметром 16 и 12 мм. Благодаря материалу и защите IP68, она надёжна в условиях повышенной влажности, пыли и агрессивных сред.

Назначение и область применения

Муфта переходная латунная уменьшающая МПЛ М16/М12 используется для подключения кабелей к щитам, шкафам и корпусам электрооборудования, где требуется переход с крупного отверстия (M16) на более мелкое (M12). Применяется там, где важны герметичность, механическая прочность и устойчивость к химикатам - например, в промышленных автоматизированных системах, на станках, в насосных станциях, на объектах с высокой запылённостью или влажностью.

Технические характеристики

• Материал: никелированная латунь - обеспечивает коррозионную стойкость и долговечность;
• Резьба: метрическая, соответствует EN 60423 - совместима с стандартными кабельными вводами;
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Температурный диапазон: от –40 C до +100 C, кратковременно - до +120 C;
• Устойчивость: к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям;
• Диаметры резьбы: M16 × 1,5 (внешняя) / M12 × 1,5 (внутренняя).

Совместимость и монтаж

Муфта переходная латунная уменьшающая МПЛ М16/М12 устанавливается в подготовленные отверстия в стенках щита. Для фиксации требуются латунные гайки - они не входят в комплект и приобретаются отдельно. При установке в нерезьбовое отверстие необходимо использовать контргайку. Для формирования отверстия подходят гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с применением матриц МПО и наборов перфоформ НМПО-PG, НМПO-MG. Установка возможна только после точного соблюдения посадочного диаметра - отверстие должно точно соответствовать наружному размеру муфты.

Безопасность и стандарты

• Соответствие EN 60423 - гарантирует правильность резьбовой части и совместимость с европейскими стандартами кабельных вводов;
• IP68 - подтверждает безопасность работы в экстремальных условиях, включая постоянное воздействие воды;
• Материал - никелированная латунь - не выделяет токсичных веществ, безопасен для внутренних помещений и контакта с электроникой.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации;
• Долговечность - срок службы увеличен благодаря антикоррозийному никелевому покрытию;
• Широкий температурный диапазон - работает даже в холодных регионах и нагреваемых зонах;
• Химическая стойкость - не разрушается при контакте с топливом и смазками, что важно для промышленных условий;
• Герметичность - исключает попадание влаги и пыли внутрь щита, снижает риск замыканий.

Ограничения применения

• Не предназначен для установки в отверстия без предварительной подготовки - требуется пробивка специальным инструментом;
• Гайки для крепления не входят в комплект - их нужно закупать отдельно;
• Не рекомендовано использование в условиях постоянного давления выше нормы - не является трубопроводной арматурой;
• Из-за жесткости материала сложнее адаптировать к деформированным или некруглым отверстиям - требуется идеальная форма отверстия.

Примеры использования

• Подключение кабелей управления к щитам на заводах с частыми мойками оборудования;
• Фиксация силовых кабелей в распределительных пунктах на нефтегазовых объектах;
• Монтаж вентиляторов и датчиков в контроллерных шкафах с высокой влажностью;
• Замена изношенных вводов в старых щитах при модернизации - позволяет сохранить существующую конструкцию, используя меньший диаметр кабеля.

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен точно соответствовать наружному размеру МПЛ М16/М12; не допускайте люфтов;
• Обязательно используйте контргайку при установке в нерезьбовое отверстие - это предотвращает проворачивание и протечки;
• Выбирайте латунные гайки того же производителя - это гарантирует плотное прилегание и соответствие резьбы;
• При работе в условиях сильных вибраций дополнительно применяйте термостойкий герметик на резьбе;
• Не затягивайте гайки слишком сильно - латунь мягче стали, есть риск повредить резьбу.
