Муфта переходная ВР 1дюйм-ВР 1/2дюйм (100/10) VALFEX VF.240.L.100.012

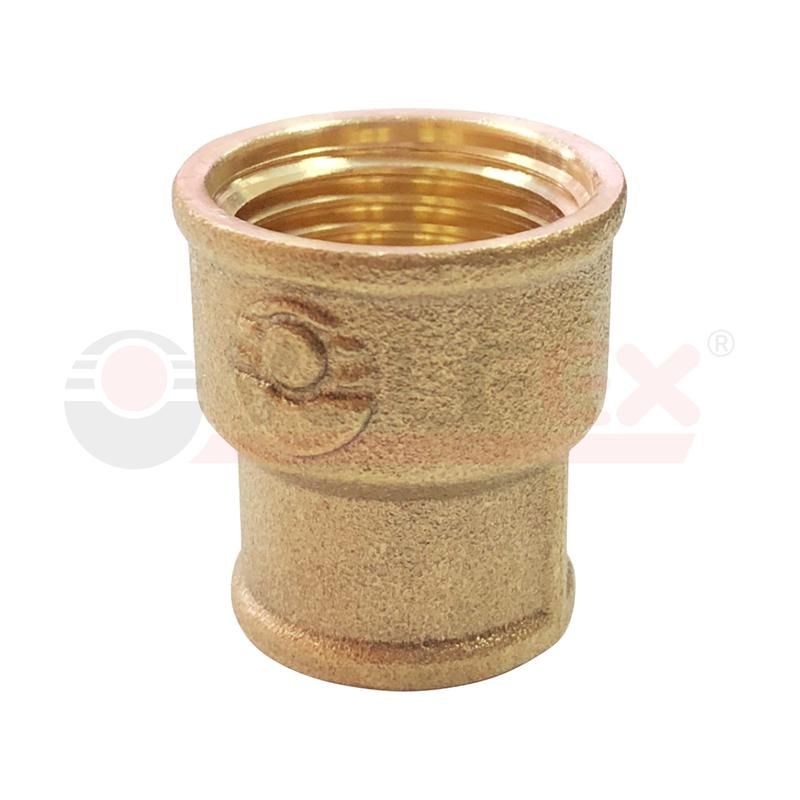

Муфта переходная вращающаяся 1 дюйм - 1/2 дюйм (100/10) от VALFEX - это соединительный элемент для трубопроводов, позволяющий перейти от трубы диаметром 1 дюйм к трубе 1/2 дюйма с возможностью поворота на месте. Подходит для систем, где требуется гибкая фиксация и компенсация угловых нагрузок. Артикул vf.240.l.100.012 изготовлен из латуни, что обеспечивает долговечность в условиях повышенной влажности.

Назначение и область применения

Муфта переходная вращающаяся 1 дюйм - 1/2 дюйм (100/10) используется для соединения двух труб разного диаметра с возможностью свободного вращения одного конца относительно другого. Это особенно важно там, где трудно точно выровнять трубы по оси - например, при монтаже в ограниченном пространстве или при укладке трубопровода с небольшими отклонениями. Применяется в системах водоснабжения, отопления, пневматики и гидравлики. Подходит для установки на насосах, котлах, фильтрах и других оборудовании, требующем компенсации смещений.

Технические характеристики

• Тип: Муфта переходная вращающаяся
• Размеры входа/выхода: 1 дюйм (25,4 мм) - 1/2 дюйм (12,7 мм)
• Материал: Латунь - устойчив к коррозии, подходит для воды и воздуха
• Обозначение модели: 100/10 - соответствует внутренней резьбе 1" и 1/2"
• Тип резьбы: Внутренняя (муфтовая), совместима с внешней резьбой труб

Совместимость и монтаж

Муфта переходная вращающаяся 1 дюйм - 1/2 дюйм (100/10) имеет внутреннюю резьбу, поэтому её необходимо накручивать на трубы с наружной резьбой. Для герметичности рекомендуется использовать ленту ФУМ или пасту-герметик. Учитывайте посадочные диаметры: труба 1 дюйм должна иметь наружную резьбу M1", а труба 1/2 дюйм - M1/2". Вращающаяся часть позволяет легко вывернуть соединение даже при затруднённом доступе. Не используйте силовые ключи - достаточно плотного закручивания рукой с последующим легким доворотом.

Преимущества

• Вращающаяся конструкция снижает риск деформации труб при сборке
• Латунный корпус устойчив к воздействию воды, пара и слабых химических сред
• Не требует специальных инструментов для монтажа
• Имеет компактные габариты, удобна для установки в плотных узлах

Ограничения применения

• Не предназначена для высоких давлений выше 16 бар - проверьте допустимые параметры вашей системы
• Не подходит для агрессивных сред: кислот, щелочей, растворителей
• Не следует применять в системах с частыми гидроударами - возможна усталостная деформация
• Не является самоблокирующимся элементом - после монтажа требуется надёжная фиксация всей трассы

Примеры использования

• Подключение насоса с выходом 1/2" к основному трубопроводу 1"
• Соединение радиатора с подводящей магистралью при несовпадении осей
• Фиксация шланга к пневматическому цилиндру с изменением направления потока
• Замена старого участка трубы с сохранением существующего диаметра подключения

Практические советы

• Перед монтажом проверьте резьбу на наличие заусенец - они могут повредить уплотнение
• При использовании в холодных условиях убедитесь, что температура не опускается ниже -20C - латунь теряет пластичность
• Артикул vf.240.l.100.012 от VALFEX совместим с большинством европейских и российских стандартов резьбы G
• Если муфта вращается слишком туго - смажьте резьбу графитовой смазкой; если болтается - замените уплотнительное кольцо
