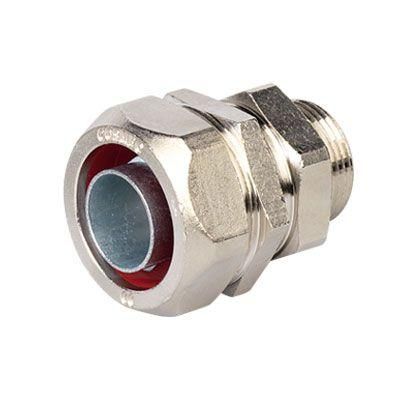

Муфта поворотная металлорукав-коробка DN 50,М63х1,5,наружная резьба | 6014-6350G DKC ДКС

Муфта поворотная металлорукав-коробка DN 50, резьба М63×1,5 наружная DKC — элемент для надёжного и поворотного ввода металлорукава в оборудование, шкафы и распределительные коробки. Благодаря никелированной латуни и резьбе M63×1,5, изделие обеспечивает герметичность, прочную фиксацию и возможность регулировки положения рукава без потери степени защиты. Артикул 6014-6350g из серии Cosmec подходит для промышленных систем с высокими требованиями к механической стойкости и долговечности.

Назначение и область применения

Муфта поворотная металлорукав-коробка DN 50, резьба М63×1,5 наружная DKC предназначена для подключения металлорукава к корпусам электрооборудования, щитовым устройствам, распаечным коробкам и другим точкам ввода. Главная функция — обеспечение герметичного и жестко зафиксированного соединения с возможностью поворота металлорукава вокруг оси. Это особенно важно при сложной трассировке кабелей, где требуется изменить направление ввода без перегиба или перетяжки рукава. Применяется в условиях повышенной вибрации, в цехах с частым обслуживанием оборудования, в системах автоматизации и на транспорте.

Технические характеристики

• Номинальный диаметр: 50 мм — соответствует металлорукавам с внутренним диаметром до 50 мм;
• Резьба: M63×1,5 наружная — совместима с корпусами и крышками, имеющими внутреннюю резьбу того же стандарта;
• Материал корпуса: латунь с никелированным покрытием — устойчивость к коррозии, антистатические свойства, долгий срок службы;
• Температурный диапазон: от –40 °C до +80 °C — работает в холодных помещениях, на открытых площадках и в нагреваемых зонах;
• Тип соединения: резьбовое — позволяет легко собирать и разбирать соединение без инструментов;
• Цвет: серый — визуально отличается от обычных пластиковых муфт, удобен для идентификации в комплексных системах;
• Исполнение: наружная резьба — предназначена для вворачивания в отверстие с внутренней резьбой.

Совместимость и монтаж

Муфта поворотная металлорукав-коробка DN 50, резьба М63×1,5 наружная DKC совместима с любым металлорукавом номиналом 50 мм, включая модели с плетённой стальной оплёткой и полиэтиленовой оболочкой. Устанавливается путём ввинчивания в подготовленное резьбовое отверстие в стенке шкафа или коробки. После закручивания металлорукав вставляется в канал муфты и фиксируется с помощью компрессионного зажима (обычно входит в комплект рукава). Для усиления герметичности рекомендуется использовать уплотнительную прокладку и контргайку — они не входят в базовую комплектацию, но доступны отдельно.

Безопасность и стандарты

Изделие не имеет явного указания на соответствие ГОСТ или IEC, однако выполнено в соответствии с промышленными практиками для силовых и управления систем. Никелированное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлическими поверхностями. Работает в средах с высокой влажностью, маслом и химически нейтральными испарениями. Не предназначен для постоянного погружения в жидкость или воздействия агрессивных кислот/щелочей.

Преимущества

• Поворотный механизм позволяет менять угол ввода металлорукава без демонтажа — экономит время при монтаже и сервисном обслуживании;
• Латунь с никелем обеспечивает высокую механическую прочность и устойчивость к деформациям даже при многократных вращениях;
• Герметичность сохраняется после поворотов — не требует замены уплотнений при каждом перемещении;
• Удобна для установки в плотных пространствах, где невозможно выставить рукав под нужным углом заранее;
• Артикул 6014-6350g из серии Cosmec — часть проверенной линейки DKC, известной стабильным качеством сборки.

Ограничения применения

• Не подходит для ввода в корпуса с резьбой других типов (например, G1" или NPT);
• Не рассчитана на давление выше атмосферного — не используется в напорных трубопроводах;
• Запрещено применять в средах с агрессивными химическими веществами (концентрированные кислоты, растворители);
• При температурах ниже –40 °C материал становится более хрупким — требуется осторожность при монтаже;
• Не является взрывозащищённым устройством — не применяется во взрывоопасных зонах без дополнительной защиты.

Примеры использования

• Подключение металлорукава к входному щиту станка ЧПУ с частой настройкой позиций кабелей;
• Ввод в распределительную коробку на конвейере, где необходимо часто открывать крышки для диагностики;
• Фиксация рукава в шкафу управления насосной станцией — позволяет избежать перегибов при вибрациях;
• Монтаж в наружных ящиках автоматики на объектах с суровым климатом (зимние условия, запылённые участки).

Практические советы

• Перед установкой проверьте глубину и шаг резьбы в отверстии корпуса — она должна точно соответствовать M63×1,5;
• При использовании с новым металлорукавом убедитесь, что его внешний диаметр не превышает 50 мм — иначе он не войдёт в муфту;
• Для максимальной герметичности используйте резиновые прокладки (например, EPDM) и затягивайте гайку равномерно, без перекоса;
• Не допускайте перекручивания муфты больше чем на 90° от начального положения — это может повредить внутреннее уплотнение;
• При длительной эксплуатации периодически проверяйте состояние резьбы и покрытия — при появлении следов окисления протирайте сухой тканью, не используйте абразивы.
