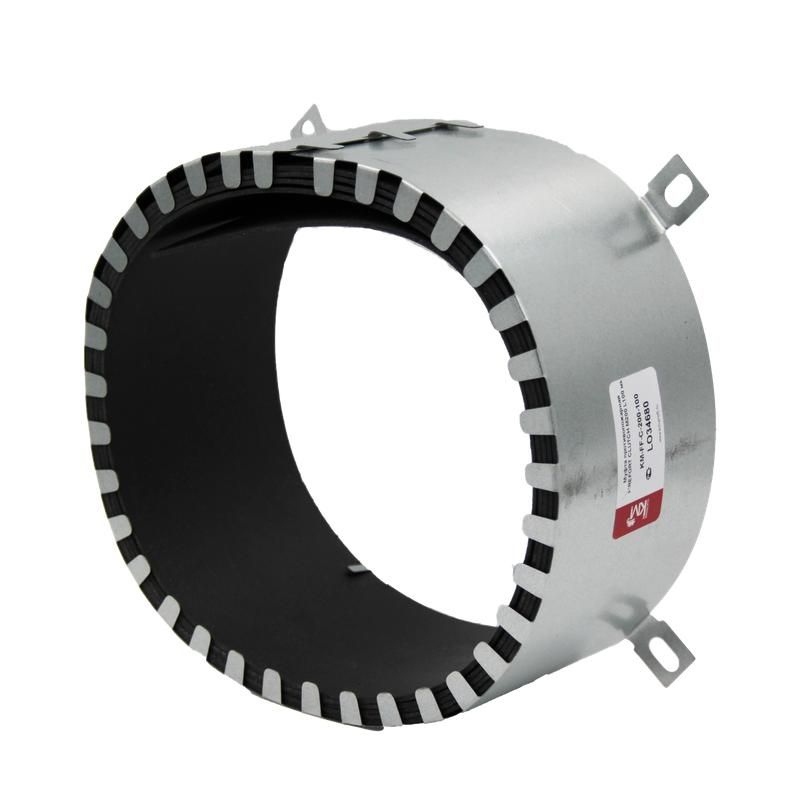

Муфта противопожарная FIREFORT CLUTCH M200 L100 мм | KM-FF-C-200-100 КМ - Профиль КМ-Профиль LO34680

Муфта противопожарная M200 L100 мм от бренда КМ-Профиль (арт. lo34680) предназначена для обеспечения огнестойкости проходов через ограждающие конструкции в системах пластиковой канализации. Она автоматически герметизирует отверстие при повышении температуры, предотвращая распространение огня между этажами и помещениями.

Назначение и область применения

Муфта противопожарная M200 L100 мм используется там, где пластиковые трубы проходят через стены, перегородки, плиты перекрытия или другие ограждающие конструкции зданий. Применяется в жилых домах, офисах, больницах, торговых центрах и промышленных объектах. Подходит для всех типов внутренних и сливных канализационных труб из ПВХ, полиэтилена и других полимерных материалов с внешним диаметром до 200 мм.

Технические характеристики

• Внутренний диаметр: 200 мм - позволяет установить трубу стандартного размера без дополнительных переходников;
• Наружный диаметр: 209 мм - определяет габариты для подготовки проема в конструкции;
• Высота: 100 мм - минимальная высота устройства, влияющая на глубину закладываемого участка;
• Длина: 247 мм - общая протяженность муфты, важна при расчете места установки;
• Ширина: 209 мм - совпадает с наружным диаметром, так как форма круглая;
• Форма: круглая - обеспечивает равномерную нагрузку на стену и удобство монтажа вокруг трубы;
• Предел огнестойкости: 150 минут - соответствие нормам ГОСТ Р 53306 и ТР 123-ФЗ;
• Конструкция: металлический корпус + терморасширяющийся вкладыш - активируется при нагреве выше 200C;
• Аксессуары необходимы: да - требуется комплект крепежа для фиксации к поверхности.

Совместимость и монтаж

Муфта противопожарная M200 L100 мм совместима со всеми трубами из полимерных материалов с наружным диаметром до 200 мм. Для установки необходимо:

• Подготовить проём в стене/плите шириной не менее 209 мм и глубиной не меньше 100 мм;
• Вставить трубу в муфту до упора - она должна свободно входить, но плотно прилегать;
• Зафиксировать муфту к основанию с помощью анкеров или болтов (аксессуары не включены в комплект);
• Не допускать механических деформаций корпуса во время монтажа - это снижает надежность работы вкладыша.

Монтаж выполняется после сборки системы, до заделки шва раствором или другими материалами. Нельзя использовать клей или герметики внутри муфты - они препятствуют работе термочувствительного слоя.

Безопасность и стандарты

Муфта противопожарная M200 L100 мм сертифицирована согласно ГОСТ Р 53306 и соответствует требованиям Технического регламента №123-ФЗ. Произведена в соответствии с технологическими условиями КМ-Профиль. Сертификаты подтверждают способность сохранять целостность и герметичность в течение 150 минут при воздействии открытого пламени.

Преимущества

• Автоматическое срабатывание - не требует электро- или механического управления;
• Быстрое реагирование - вкладыш расширяется уже при первых признаках возгорания;
• Стальная прочная оболочка - защищает вкладыш от случайных повреждений при монтаже;
• Легкая установка - не нужны сварочные аппараты или дорогостоящий инструмент;
• Совместимость с большинством современных канализационных труб - универсальное решение.

Ограничения применения

• Не для труб с диаметром более 200 мм - возможен риск некорректного срабатывания;
• Не рекомендовано применять вне помещений - длительное воздействие осадков и УФ-лучей разрушает покрытие корпуса;
• Не работает при температуре ниже 0C - термовкладыш неактивен, хотя сама конструкция остается целой;
• Недопустимо использование в системах под давлением выше атмосферного - муфта рассчитана только на gravity-flow канализацию;
• Не заменяет собой огнеупорную заделку всей трассы - действует лишь на месте прохода через конструкцию.

Примеры использования

• Проход канализационной трубы через железобетонную плиту между этажами многоквартирного дома;
• Пересечение пластикового стояка через капитальную стену в торговом комплексе;
• Установка на выходе из туалета в многоэтажном офисном здании;
• Обустройство автономной канализации в медицинских учреждениях с повышенными требованиями к пожарной безопасности.

Практические советы

• Перед монтажом проверьте точный диаметр трубы - даже 2–3 мм лишнего могут помешать правильному контакту с вкладышем;
• Выбирайте крепеж с учетом типа основания (бетон, кирпич, пеноблок) - используйте химические анкеры для легких стен;
• Не заполняйте щель между трубой и муфтой утеплителем или пеной - это затруднит работу термовкладыша;
• Проверяйте наличие сертификатов на партию - особенно важно при госзакупках и контроле МЧС;
• Храните муфту в сухом месте, избегая прямого солнца - срок годности не ограничен, но качество покрытия может ухудшиться при неправильных условиях.
