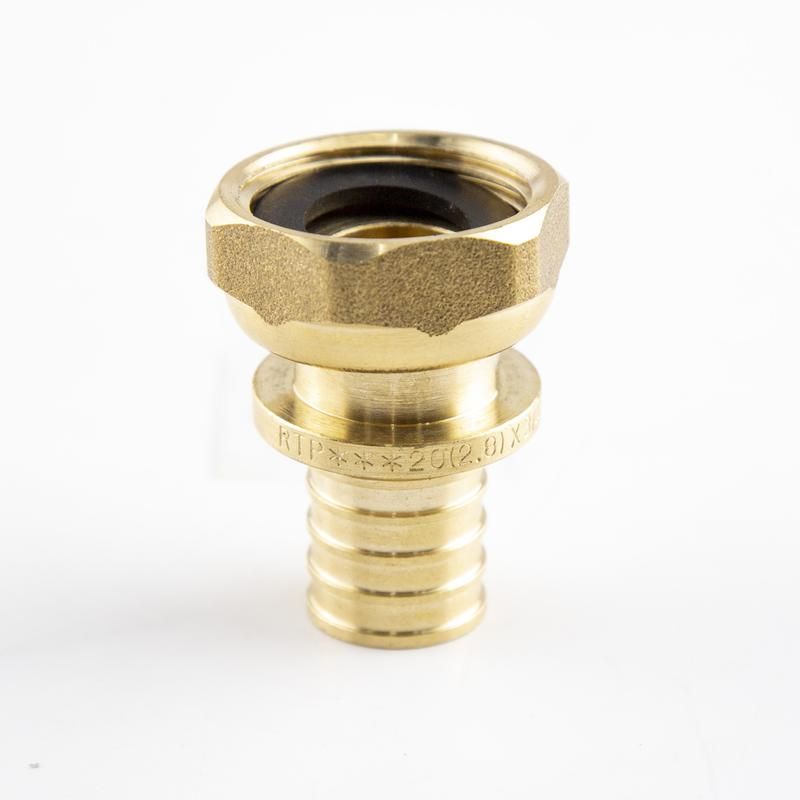

Муфта с накидной гайкой аксиальная латунь 20х1/2дюйм жел. RTP 34792

Муфта с накидной гайкой аксиальная латунь 20 мм х 1/2 дюйм от RTP - соединительный элемент для трубопроводов, обеспечивающий надёжную герметичную фиксацию без сварки. Подходит для систем с давлением до 16 бар, где требуется частый демонтаж или доступ к узлу.

Назначение и область применения

Этот тип муфты используется для соединения двух труб или шлангов с разными типами резьбы: на одной стороне - внешняя метрическая резьба М20, на другой - внутренняя дюймовая G1/2". Накидная гайка позволяет закрепить соединение без инструментов, просто затянув её рукой, а затем подтянуть ключом для герметичности. Применяется в пневматических, гидравлических и водопроводных системах, особенно там, где нужна быстрая сборка и разборка - например, на станках, тестовых стендах, системах автоматизации.

Технические характеристики

• Материал: латунь - устойчив к коррозии, подходит для воды, воздуха, масла;
• Размер входного отверстия: 20 мм (метрическая резьба M20x1.5);
• Размер выходного отверстия: 1/2 дюйма (дюймовая цилиндрическая резьба G1/2");
• Тип соединения: аксиальный - трубы располагаются вдоль одной оси;
• Тип крепления: накидная гайка - обеспечивает быстрый монтаж и возможность поворота труб при затяжке;
• Рабочее давление: до 16 бар (при температуре +20C);
• Рабочая температура: от –20C до +120C.

Совместимость и монтаж

Муфта совместима с трубами из меди, полиэтилена, ПВХ и других материалов, имеющими соответствующую наружную резьбу M20 и внутреннюю резьбу G1/2". Для монтажа:

• Убедитесь, что резьбы на трубах чистые и целые - грязь или деформация снижают герметичность;
• Затяните накидную гайку рукой до упора, затем подтяните ключом на 1/4–1/2 оборота - перетяжка может повредить резьбу;
• Не используйте уплотнительную ленту или пасту на резьбе M20 - она уже имеет металлический уплотнительный торец; на G1/2" можно применить лён или ФУМ-ленту, если система требует повышенной герметичности;
• При установке в вибрационных средах рекомендуется контр-гайка или фиксатор резьбы.

Преимущества

• Латунная конструкция обеспечивает долгий срок службы даже в агрессивных средах;
• Аксиальное расположение уменьшает нагрузку на трубы и предотвращает перегиб;
• Накидная гайка позволяет менять направление труб без откручивания всего узла - удобно при ограниченном пространстве;
• Подходит для многократных разборок без потери качества соединения.

Ограничения применения

• Не предназначена для работы с паром выше 120C - возможна потеря герметичности;
• Не подходит для агрессивных химикатов (например, концентрированных кислот, щелочей) - материал латуни может подвергаться эрозии;
• Не использовать в системах с высоким уровнем вибрации без дополнительной фиксации - есть риск саморазвинчивания;
• Не заменяет клапаны или регуляторы - функция исключительно соединительная.

Примеры использования

• Подключение пневматического цилиндра к магистрали с резьбой G1/2";
• Соединение медной трубы диаметром 20 мм с фитингом на станке с резьбой 1/2";
• Переход между импортным оборудованием (дюймовые резьбы) и отечественной трубной системой (метрические резьбы);
• Использование в испытательных установках, где часто меняются участки трубопровода.

Практические советы

• При заказе проверьте, чтобы на вашей трубе была именно наружная резьба M20 - если внутри, потребуется другая муфта;
• Для систем с жидкостями под давлением всегда проводите пробный запуск после монтажа - проверяйте на утечки;
• Муфта с накидной гайкой аксиальная латунь 20 мм х 1/2 дюйм от RTP - один из самых распространённых решений для перехода между метрической и дюймовой системами; храните запасные экземпляры в ремонтных наборах;
• Если вы работаете с пластиковыми трубами - убедитесь, что они рассчитаны на давление 16 бар и имеют жесткую стенку, иначе при затяжке произойдёт деформация.
