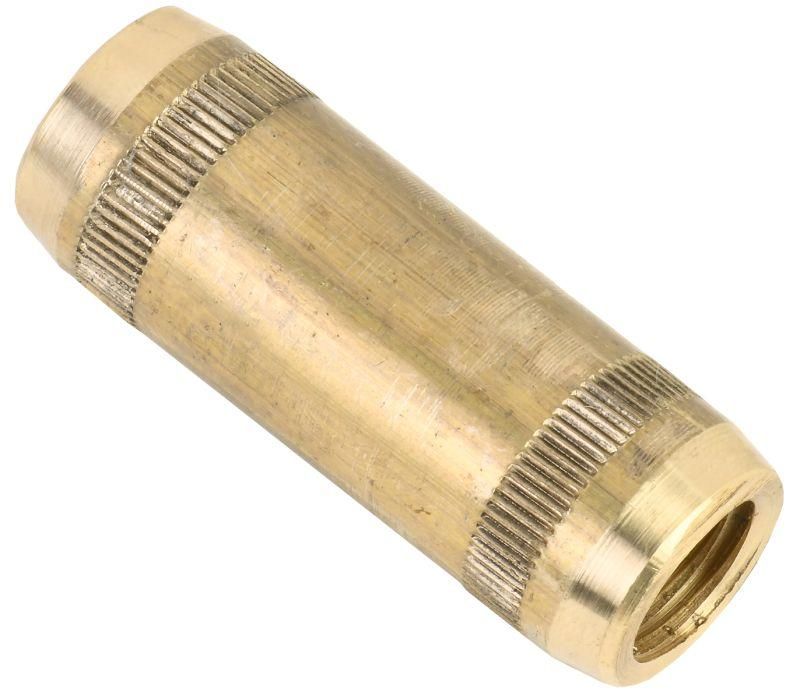

Муфта соединительная d=22мм латунь IEK | ZMS10-40-022

Муфта соединительная d=22мм латунь от бренда IEK предназначена для надёжного соединения стержней заземления, обеспечивая непрерывную электрическую цепь и механическую прочность. Артикул zms10-40-022 соответствует требованиям для промышленных и энергетических объектов с высокими нагрузками.

Назначение и область применения

Муфта соединительная d=22мм латунь применяется исключительно для соединения стержней заземления между собой. Она создаёт электрический контакт и передаёт ток утечки или молнии через всю систему заземления. Подходит для установки в грунте, на открытых площадках, в промышленных зонах и на энергообъектах. Применяется там, где требуется долговечное и безопасное соединение без сварки.

Технические характеристики

• Диаметр: 22 мм - соответствует внешнему диаметру стержней заземления с резьбой M16–M22;
• Материал: латунь - обеспечивает высокую стойкость к коррозии даже во влажной среде;
• Температурный диапазон: от –60 C до +40 C - работает в условиях сурового климата;
• Климатическое исполнение: УХЛ1 - допущено к применению в умеренных и холодных регионах с повышенной влажностью;
• Защитное покрытие: необработанная поверхность - не имеет дополнительного антикоррозийного слоя, но латунь сама по себе устойчива к окислению;
• Тип изделия: соединительная гильза - внутренняя резьба позволяет закручивать стержни снаружи.

Совместимость и монтаж

Муфта совместима со стержнями заземления с накатанной резьбой диаметром от M16 до M22. Для монтажа необходимо:

• Завинтить один стержень в одну сторону муфты до упора;
• Завинтить второй стержень в противоположную сторону до плотного контакта;
• Обеспечить, чтобы стержни встретились точно в центре муфты - это снижает риск перегрузки и повышает проводимость;
• Рифление на наружной поверхности позволяет легко фиксировать изделие гаечным ключом без проскальзывания.

Не требует сварки, болтов или дополнительных комплектующих. Соединение выполняется за одно действие.

Преимущества

• Высокая стойкость к коррозии - латунь не ржавеет, как сталь, и сохраняет проводимость десятилетиями;
• Механическая прочность - конструкция выдерживает ударные нагрузки и вибрацию, так как нагрузка распределяется по всей гильзе;
• Простота монтажа - не нужны специальные инструменты, достаточно обычного ключа;
• Стабильный контакт - металлический контакт между стержнями внутри муфты минимизирует переходное сопротивление.

Ограничения применения

• Не предназначен для использования в качестве изолятора или ответвления - только для прямого соединения двух стержней;
• Не рекомендовано применять при температурах выше +40 C - возможна потеря механической прочности материала;
• Не следует использовать с хромированными или покрытыми пластиком стержнями - они не будут завинчиваться в резьбу;
• Не заменяет сварное соединение в условиях экстремальных токов (например, молниеотводы класса I);
• Не содержит защитного покрытия - при длительном воздействии агрессивных почв (солевые, кислотные) возможно медленное окисление поверхности.

Примеры использования

• Подключение вертикальных заземлителей на подстанциях;
• Соединение стержней в системах защиты зданий с глубоким контуром заземления;
• Монтаж заземления на промышленных предприятиях, АЭС, нефтепереработке;
• Установка в районах с вечной мерзлотой, где невозможно выполнить сварку;
• Ремонт существующих систем заземления без демонтажа всего контура.

Практические советы

• Перед монтажом проверьте резьбу на стержне - она должна быть накатана, а не нарезана, иначе не будет герметичного контакта;
• При работе в агрессивных грунтах (соль, щелочи) после монтажа засыпьте место соединения глиной или песком - это снизит скорость коррозии;
• Не затягивайте слишком сильно - латунь мягче стали, можно повредить резьбу;
• Артикул zms10-40-022 - единственный вариант для диаметра 22 мм в линейке IEK; другие модели имеют меньший или больший диаметр;
• Для контроля качества соединения используйте тестер сопротивления - после монтажа сопротивление должно быть менее 0,1 Ом.
