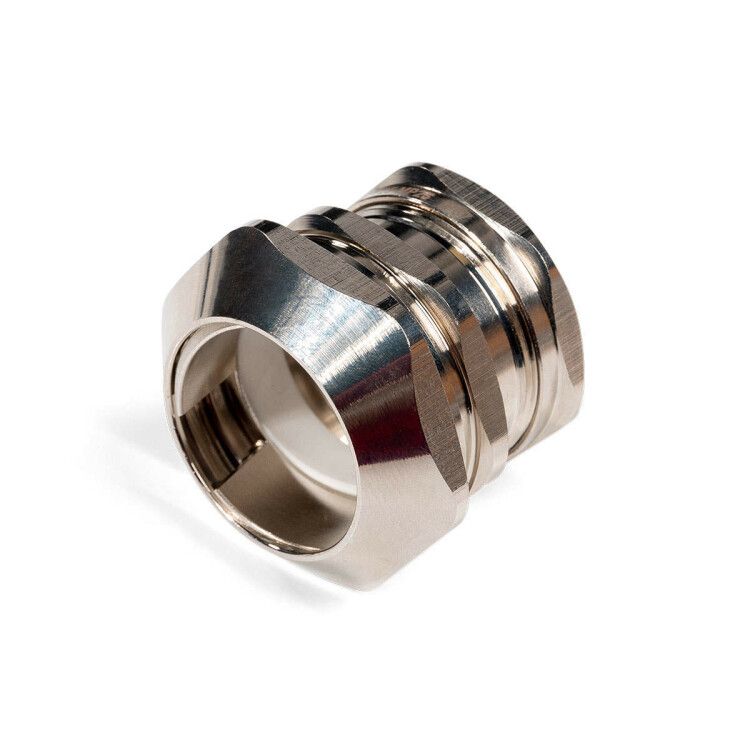

Муфта соединительная латунная СТМ-Л-15 (1/2'') (Fortisflex) - 88862 КВТ

Муфта соединительная латунная СТМ-Л-15 (1/2 дюйм) от Fortisflex и КВТ предназначена для надёжного соединения металлорукава с трубной системой. Благодаря материалу и защите IP67, она подходит для работы в сложных условиях - от холодных складов до нагреваемых участков производства.

Назначение и область применения

Муфта соединительная латунная СТМ-Л-15 (1/2 дюйм) используется для перехода между металлическим рукавом и трубой с внутренней резьбой G 1/2". Применяется там, где требуется герметичное, прочное и долговечное соединение: в автоматизированных линиях, на станках, в системах управления, в зонах с высокой влажностью или риском попадания пыли.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчива к коррозии, обеспечивает механическую прочность и долгий срок службы;
• Уплотнитель: силикон - сохраняет эластичность при экстремальных температурах, не выделяет токсичных веществ;
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра;
• Тип резьбы: G 1/2" по стандарту EN 10226 - совместима с трубами и фитингами европейского стандарта;
• Рабочий температурный диапазон: от -60 C до +120 C - подходит для холодильных установок и горячих технологических процессов;
• Подключение: внутренняя резьба - муфта накручивается на трубу, а металлорукав вставляется внутрь.

Совместимость и монтаж

Муфта соединительная латунная СТМ-Л-15 (1/2 дюйм) совместима с большинством типов металлорукавов, включая:

• МРПИнг, МРПИнг серый, МРПИнг NORD, МРПИнг DIESEL, МРПИнг TERMO;
• МРПИнг(INOX), МР(INOX);
• Р3-ЦПнг-LS, Р3-ЦПнг-LS с протяжкой, Р3-ЦПнг-LS с протяжкой (20 м);
• Р3-ЦХ, Р3-Ц.

При монтаже металлорукава с ПВХ-изоляцией необходимо удалить внешнее покрытие на глубину входа в муфту - это предотвращает перегрев и повреждение уплотнителя при затяжке. Убедитесь, что диаметр металлорукава соответствует внутреннему проходу муфты - не используйте рукава с большим наружным диаметром, чем указано в спецификациях производителя.

Безопасность и стандарты

Муфта соединительная латунная СТМ-Л-15 (1/2 дюйм) изготовлена в соответствии с требованиями EN 10226 для резьбовых соединений. Степень защиты IP67 соответствует IEC 60529. Никелирование поверхности снижает риск электрохимической коррозии и делает изделие безопасным для контакта с проводящими средами.

Преимущества

• Высокая герметичность благодаря силиконовому уплотнителю - исключает утечки даже при вибрациях;
• Никелированная латунь устойчива к химическим воздействиям и механическим нагрузкам;
• Широкий температурный диапазон позволяет применять муфту в суровых климатических условиях;
• Готовое решение для быстрого подключения без сварки или пайки - экономит время на монтаже.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временное погружение;
• Не использовать с пластиковыми или гибкими неметаллическими трубами - резьба рассчитана только на жесткие трубы с Г-резьбой;
• Запрещено применять при давлениях выше рабочего - не указана максимальная величина, поэтому следует соблюдать нормы для системы, в которую встраивается муфта;
• Не рекомендовано использование в агрессивных химических средах (например, концентрированные кислоты или щелочи) - хотя латунь устойчива, длительный контакт может вызвать коррозию.

Примеры использования

• Соединение металлорукава с трубой на станке ЧПУ для подвода питания и сигнальных кабелей;
• Переход от гибкого кабельного канала к стационарному трубопроводу в пищевой промышленности;
• Подключение к шкафу управления в цеху с частыми мойками - благодаря IP67 не требует дополнительной защиты;
• Монтаж в системах с переменными температурами - например, в термокамерах или на линиях охлаждения.

Практические советы

• Перед установкой проверьте целостность резьбы - повреждённая резьба на трубе приведёт к утечке;
• Затягивайте муфту руками до упора, затем доверните на 1/4 оборота - излишний момент может деформировать уплотнитель;
• Если соединение будет подвергаться вибрации, используйте контргайку или фиксирующий клей на основе силикона;
• Для удобства сборки смажьте резьбу немного силиконовой смазкой - это облегчит последующее обслуживание;
• Артикул 88862 - всегда проверяйте соответствие номера при заказе, чтобы избежать замены из-за неверного размера.
