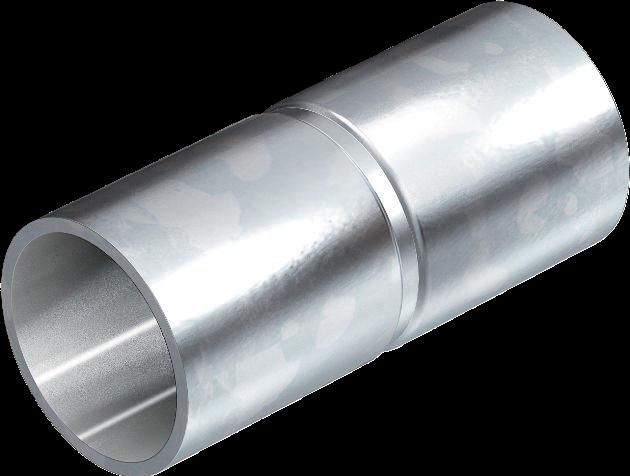

Муфта соединительная металлическая без резьбы для труб D=32 мм ( SV32W G ) | 2046857_V1 OBO Bettermann

Муфта соединительная металлическая без резьбы для труб диаметром 32 мм от OBO BETTERMANN предназначена для надёжного соединения электромонтажных труб без необходимости нарезания резьбы. Артикул 2046857_v1 обеспечивает быстрый монтаж и безопасную передачу проводов в условиях промышленной среды.

Назначение и область применения

Муфта используется для соединения двух участков металлических электромонтажных труб диаметром 32 мм. Применяется в системах электропроводки, где требуется герметичность, механическая прочность и отсутствие острых кромок внутри трубы. Подходит для установки в помещениях с высокой влажностью, на производствах, в подземных каналах и на объектах с жесткими требованиями к безопасности.

Технические характеристики

• Диаметр трубы: 32 мм
• Тип соединения: без резьбы - фиксация осуществляется путём запрессовки
• Материал: металл (обычно оцинкованная сталь или аналогичный сплав)
• Внутренняя поверхность: гладкая, без заусенцев - предотвращает повреждение изоляции проводов
• Не требует сварки, нарезки резьбы или дополнительных креплений

Совместимость и монтаж

Муфта совместима только с трубами внешним диаметром 32 мм, соответствующими стандартам для электромонтажных систем OBO BETTERMANN. Для монтажа необходимо:

• Равномерно вставить конец одной трубы до упора в одну сторону муфты
• Аналогично вставить вторую трубу в противоположную сторону
• Запрессовать соединение с помощью специального инструмента (пресс-клещей) - усилие должно быть достаточным для создания плотного контакта

Не используйте hammering или силовое воздействие без пресса - это может деформировать муфту и нарушить герметичность.

Безопасность и стандарты

Изделие соответствует требованиям к электромонтажным системам в промышленном применении. Гладкая внутренняя поверхность исключает риск повреждения изоляции проводов, что снижает вероятность КЗ и поражения током. Соответствует нормам EN 61386 (системы каналов для электропроводки).

Преимущества

• Быстрая сборка - нет нужды в нарезке резьбы или сварке
• Увеличенная долговечность - отсутствие резьбового соединения исключает коррозию в этой зоне
• Защита проводов - гладкая внутренняя стенка не царапает изоляцию
• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации
• Подходит для многократного демонтажа при условии замены муфты

Ограничения применения

• Не применяется для труб другого диаметра - даже +-1 мм недопустимо
• Не предназначен для использования вне закрытых электромонтажных систем - не является элементом наружной защиты
• Не рекомендовано использование в условиях постоянного погружения в жидкости - не имеет IP-классификации
• Требует наличия пресс-инструмента; ручная затяжка невозможна

Примеры использования

• Соединение секций труб в распределительных щитах заводских линий
• Переход между горизонтальным и вертикальным направлениями в шахтах зданий
• Обход препятствий в технологических коробах на пищевых предприятиях
• Ремонт поврежденных участков электропроводки без замены всей трассы

Практические советы

• Перед монтажом проверьте, чтобы торцы труб были ровными и не имели опилок - это влияет на качество запрессовки
• Используйте только оригинальные пресс-клещи, совместимые с диаметром 32 мм - несовпадение инструмента приведёт к плохому соединению
• После монтажа проведите визуальный осмотр: муфта должна быть равномерно сжата, без видимых перекосов
• Для сложных маршрутов с несколькими соединениями планируйте доступ к местам стыков - это упростит будущий ремонт
• Артикул sv32w g - это торговый код, который можно использовать для заказа запасных частей в каталоге OBO BETTERMANN
