Комплектующие T - коннектор для трехжильного дюралайта 13мм | 124-221 NEON-NIGHT

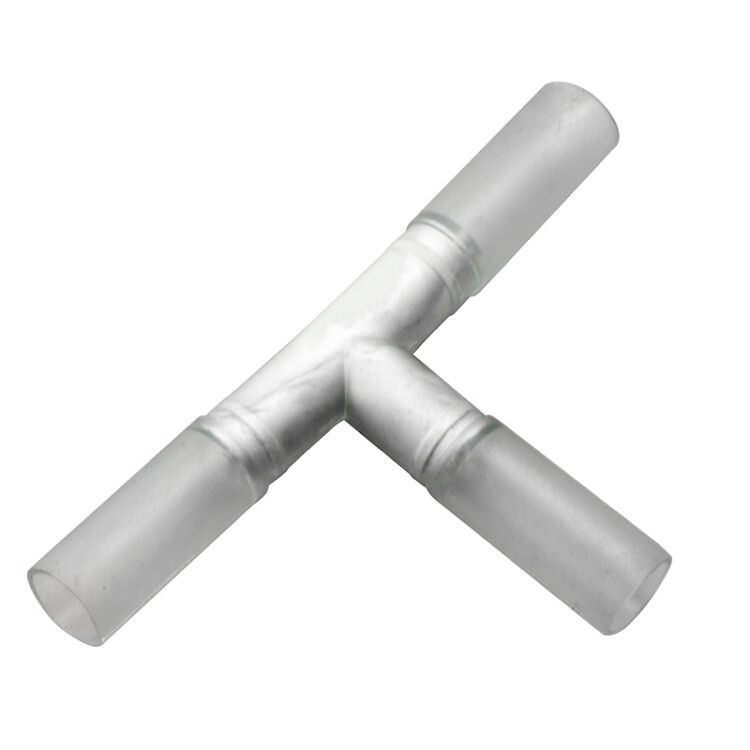

Т-коннектор для трехжильного дюралайта 13 мм NEON-NIGHT - это соединительный элемент для надежного подключения двух отрезков светодиодной ленты дюралайт к одному источнику питания. Артикулы etm124-221 и 124-221 подходят для установки в outdoor- и indoor-системах освещения, где требуется разветвление цепи без потери контакта.

Назначение и область применения

Т-коннектор для трехжильного дюралайта 13 мм NEON-NIGHT предназначен для параллельного подключения двух отрезков дюралайта к одному силовому кабелю. Подходит для создания световых контуров сложной формы: буквы, фигуры, декоративные линии на фасадах, вывесках, а также внутри помещений - в интерьерах кафе, торговых залов, рекламных конструкциях.

Технические характеристики

• Тип: T-образный коннектор для трёхжильного дюралайта
• Диаметр совместимого дюралайта: 13 мм
• Степень защиты: IP44 - защита от брызг воды с любого направления, пылевая защита ограниченная
• Рабочий температурный диапазон: от -40 C до +50 C
• Материал корпуса: прозрачный пластик
• Комплектация: коннектор + две иглы для прокола жил
• Мощность: 0 Вт - устройство не потребляет энергию, служит исключительно как механический и электрический переходник

Совместимость и монтаж

Коннector совместим только с трехжильным дюралайтом диаметром 13 мм от производителя NEON-NIGHT и аналогичными моделями с таким же внешним размером и расположением проводов. Для монтажа:

• Иглой аккуратно проколите изоляцию каждого провода дюралайта - контакт происходит через металлические контакты внутри коннектора.
• Не перегибайте и не перекручивайте провода при подключении - это снижает срок службы.
• Обязательно заполните внутреннее пространство коннектора морозостойким силиконовым герметиком - это предотвратит проникновение влаги и окисление контактов.
• Сверху соединения обязательно наденьте термоусаживающуюся трубку и прогрейте её феном - так обеспечивается дополнительная герметизация и механическая прочность.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтных систем (до 24–36 В постоянного тока, типично для дюралайта). IP44 позволяет применять его во влажных помещениях и на улице, но не рекомендовано для постоянного погружения в воду или воздействия напора струи. Не используйте в средах с высокой химической активностью (например, рядом с растворителями или агрессивными моющими средствами).

Преимущества

• Прозрачный корпус позволяет визуально контролировать качество соединения и наличие герметика внутри.
• Комплект с двумя иглами упрощает процесс подключения без необходимости докупать инструменты.
• Выдерживает экстремальные температуры - подходит для зимнего монтажа в холодных регионах.
• Не требует пайки - экономит время и исключает риск повреждения чувствительных LED-элементов.

Ограничения применения

• Не подходит для дюралайта другого диаметра - даже 12 мм или 14 мм не будут плотно фиксироваться.
• Не предназначена для последовательного соединения - только параллельное ответвление (T-форма).
• Не работает с одно- или двухжильными лентами - только с трёхпроводной конструкцией.
• Без герметизации и термоусадки - риск выхода из строя от влаги, особенно при минусовых температурах.

Примеры использования

• Подключение двух секций дюралайта к одной точке питания на вывеске “OPEN” - одна ветвь для букв “O”, вторая - для “PEN”.
• Освещение арки или круглого фонаря, где два отрезка ленты расходятся от одного входного кабеля.
• Создание симметричного светового контура вокруг окна или двери - один источник, два ответвления.

Практические советы

• Перед сборкой проверьте, что все три жилы дюралайта имеют одинаковый цвет и расположение - иначе возможна неверная полярность.
• Герметик наносите равномерно, чтобы он полностью заполнил полость внутри коннектора - не оставляйте пузырьки воздуха.
• Термоусадку выбирайте с коэффициентом усадки 2:1 или выше, диаметром после усадки 8–10 мм - она должна плотно облегать соединение.
• Не используйте обычный бытовой клей вместо силикона - он не выдержит перепады температур и станет хрупким.
• Проверяйте целостность соединения после монтажа - при включенном питании не должно быть мерцания или нагрева места соединения.
