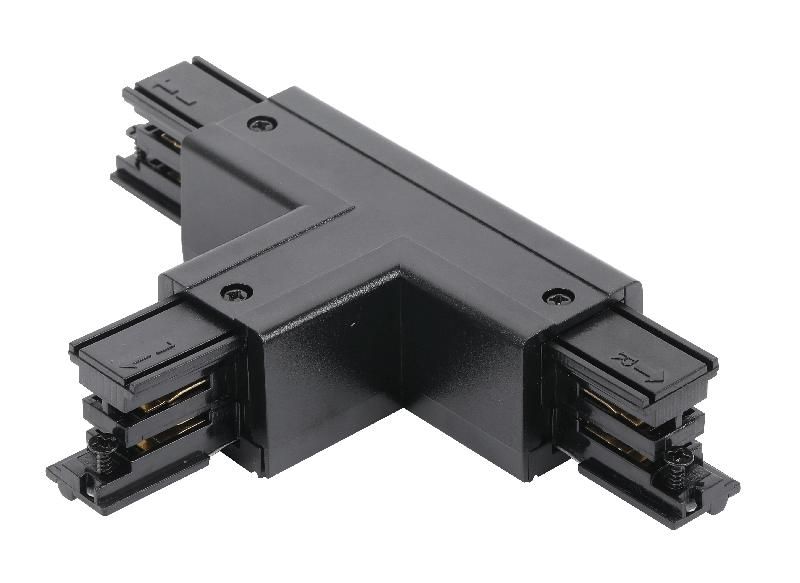

Муфта Т-образная универс. лев. RS 3C TRACK TCLU BK 100х66мм черн. 19131021054

Муфта Т-образная универсальная левая RS 3C TRACK TCLU BK 100х66 мм черная - это соединительный элемент для организации ответвлений в распределительной системе, предназначен для безопасного подключения трёхфазных цепей в условиях повышенной механической нагрузки. Продукт от бренда Русский Свет совместим с шинными системами и применяется в промышленном освещении, автоматизации и силовых щитах.

Назначение и область применения

Муфта Т-образная универсальная левая RS 3C TRACK TCLU BK 100х66 мм черная используется для создания ответвления от основной шины в распределительной системе. Подходит для подключения оборудования, требующего трёхфазного питания: станков, конвейеров, светильников, насосов и других устройств в промышленных помещениях. Удобна там, где необходимо сохранить целостность основной шины, но при этом подключить дополнительную нагрузку сбоку.

Технические характеристики

• Количество фаз: 3
• Номинальное напряжение: 230–400 В
• Максимальная мощность на одну фазу: 3700 Вт
• Габариты: 100 × 66 мм
• Материал корпуса: пластик (негорючий, устойчивый к химическим воздействиям)
• Цвет: чёрный
• Поддерживает подключение к шине: да
• Класс защиты от поражения электрическим током: I - требуется заземление корпуса

Совместимость и монтаж

Муфта RS 3C TRACK TCLU BK 100х66 мм черная предназначена для установки на шинные системы, соответствующие габаритным параметрам. Для монтажа требуется предварительно отключить питание и зафиксировать муфту на шине с помощью болтов или зажимов, предусмотренных конструкцией шины. Каждая из трёх фаз имеет отдельный контактный узел - подключение проводов выполняется через винтовые зажимы. Обязательно соблюдайте момент затяжки, указанный в документации шины. Муфта не предусматривает быстрого подключения - требуется ручная работа с инструментом.

Безопасность и стандарты

Изделие соответствует классу защиты I, что означает обязательное наличие надёжного заземления металлических частей распределительной системы. Напряжение до 400 В позволяет использовать муфту в сетях TN-S и TN-C-S. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве. Однако продукт не сертифицирован по стандарту IP - не предназначен для работы во влажных средах или на улице.

Преимущества

• Универсальность: совместима с большинством шинных систем, используемых в промышленности
• Стабильность контакта: прочные винтовые зажимы обеспечивают долговечное соединение даже при вибрациях
• Экономия места: компактные размеры позволяют устанавливать муфту в плотных щитах
• Защита от случайного доступа: закрытая конструкция снижает риск прикосновения к токоведущим частям

Ограничения применения

• Не допускается использование в условиях высокой влажности, пыли или на открытом воздухе - отсутствует защита IP
• Требуется заземление; нельзя применять в системах IT без дополнительных мер безопасности
• Максимальная нагрузка на фазу - 3700 Вт; превышение вызывает перегрев и выход из строя
• Не подходит для подключения одиночных кабелей без шинной системы - работает исключительно как ответвление

Примеры использования

• Подключение группы светодиодных светильников к шинному проводнику в цехе
• Добавление нового станка к существующей трёхфазной сети без демонтажа основной шины
• Обеспечение питания контроллеров и датчиков в автоматизированной линии

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - максимальная нагрузка 3700 Вт на фазу равна ~16 А при 230 В
• Используйте только медные жилы с опрессовкой или наконечниками - алюминий не рекомендован
• При сборке щита располагайте муфты так, чтобы обеспечить свободный доступ к винтовым зажимам для обслуживания
• Замените изделие, если заметили потемнение корпуса, запах гари или ослабление контактов - это признаки перегрузки
• Артикул 19131021054 - точный идентификатор для заказа запасных частей или замены. Не путайте с правыми аналогами - эта модель специально для левого ответвления.
