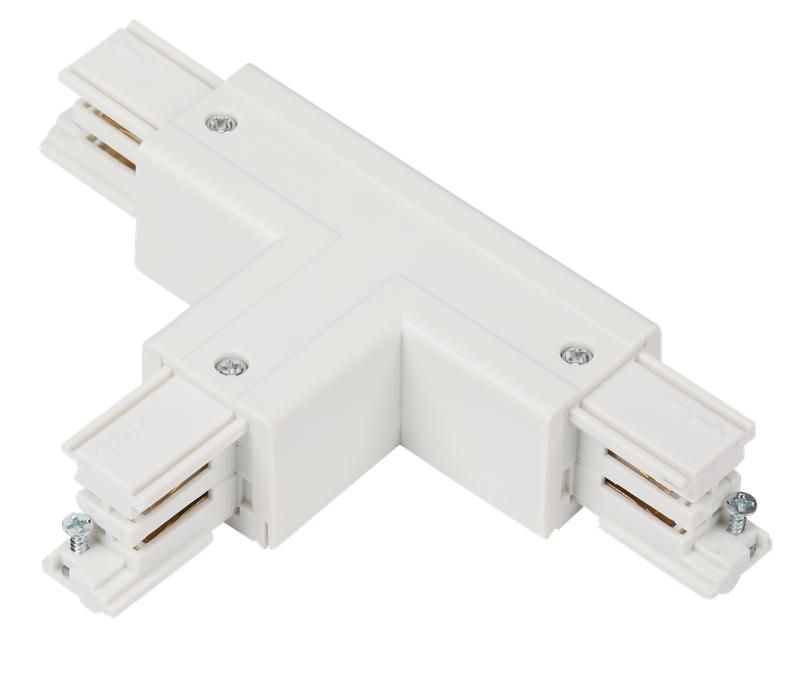

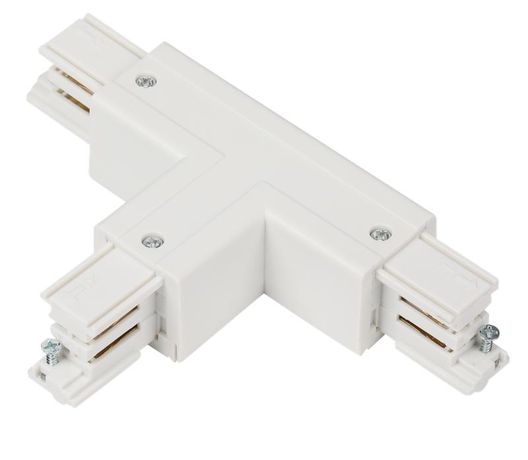

Муфта Т-образная универс. прав. RS 3C TRACK TCRU WH 100х66мм бел. 19131021049

Муфта Т-образная универсальная правая RS 3C TRACK TCRU белая 100х66 мм - это соединительный элемент для организации ответвлений в распределительной системе с шиной, предназначен для работы в сетях до 400 В. Бренд Русский Свет обеспечивает надёжную сборку в условиях промышленного и коммерческого освещения.

Назначение и область применения

Муфта Т-образная универсальная правая RS 3C TRACK TCRU белая 100х66 мм используется для создания трёхходового соединения между проводниками в системах с шинным питанием. Подходит для подключения к шине вдоль направления монтажа и ответвления вправо под углом 90°. Применяется в распределительных щитах, на линиях освещения, в системах управления оборудованием, где требуется компактное и безопасное ответвление тока.

Технические характеристики

• Количество фаз: 3 - позволяет подключить все три фазы сети одновременно
• Номинальное напряжение: 230–400 В - совместима с бытовыми и промышленными сетями 380/220 В
• Максимальная мощность на фазу: 3700 Вт - соответствует току около 16 А при 230 В
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически инертен
• Класс защиты: I - требует заземления через внешний контакт
• Цвет: белый - сочетается с большинством светильников и коробок
• Габариты: 100×66 мм - компактный размер для плотной установки
• Поддерживает подключение к шине - совместима с профилями Track системы

Совместимость и монтаж

Муфта Т-образная универсальная правая RS 3C TRACK TCRU белая 100х66 мм предназначена для установки в системах с шиной типа TRACK. Монтируется путём вставки в шину и фиксации защёлками - без инструментов. Для подключения проводов используются внутренние клеммы, доступные после снятия крышки. Убедитесь, что посадочные гнёзда шины соответствуют габаритам 100×66 мм. Запрещено использовать с шинами других типов или с увеличенным шагом контактов.

Безопасность и стандарты

Изделие соответствует классу защиты I, что требует обязательного подключения защитного заземляющего провода. Напряжение 400 В и мощность 3700 Вт на фазу позволяют применять муфту в соответствии с требованиями ПУЭ для помещений с нормальной средой. Отсутствие сертификата IP указывает на необходимость установки внутри закрытых коробок или щитов - не допускается использование во влажных или открытых помещениях.

Преимущества

• Универсальность - подходит для всех трёх фаз и совместима с шиной TRACK
• Простота монтажа - фиксация без болтов, быстрое подключение проводов
• Стандартный цвет - легко интегрируется в существующую систему освещения
• Высокая нагрузочная способность - выдерживает нагрузки до 16 А на каждую фазу

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли
• Требует наличия заземляющей шины - нельзя использовать в системах без PE-проводника
• Не совместима с шинами других производителей, кроме TRACK
• Запрещён монтаж в местах с высокими температурами (>50 C) или рядом с источниками тепла

Примеры использования

• Ответвление питания для группы светодиодных светильников в торговом зале
• Подключение модульных светильников к центральной шине в офисном пространстве
• Разводка фаз в распределительном щите на производственной линии
• Обустройство точечного освещения в выставочных залах с жесткими требованиями к эстетике

Практические советы

• Перед монтажом проверьте соответствие габаритов шины - 100×66 мм должны точно совпадать с пазами
• Используйте провода с сечением не менее 1,5 мм2 для обеспечения безопасности при максимальной нагрузке
• После установки обязательно проверьте герметичность соединений и надёжность заземления
• Не перегружайте одну фазу - равномерно распределяйте нагрузку между всеми тремя фазами
• При замене или обслуживании отключите питание - даже при отключенном устройстве возможна опасность из-за сохранения потенциала на шине
