Переходник армированный труба-жесткая труба d25 GA25 IP65 IEK CTA10D-GA25-K41-025

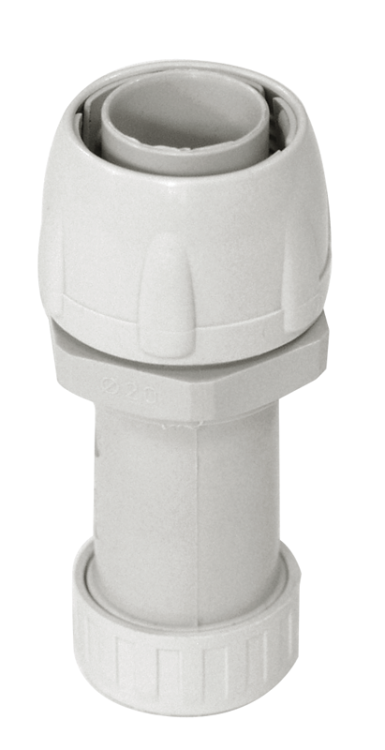

Муфта соединительная труба 25 – труба армированная 25, IP65, GA25 от IEK (ИЭК) обеспечивает надёжное соединение между гибкой армированной и жесткой гладкой трубой одного диаметра. Артикул cta10d-ga25-k41-025 подходит для прокладки кабельных трасс в условиях повышенной запылённости и влажности.

Назначение и область применения

Муфта соединительная труба 25 – труба армированная 25, IP65, GA25 используется для соединения двух типов труб: гибкой армированной и жесткой гладкой, обеих с наружным диаметром 25 мм. Применяется в системах электропроводки внутри зданий и на улице - например, при подключении оборудования к распределительным щитам, в цехах, на объектах ЖКХ, логистике и производстве.

Технические характеристики

• Диаметр: 25 мм - совместима с трубами того же внешнего диаметра;
• Тип изделия: соединительная муфта - предназначена исключительно для стыковки, не является ответвлением или переходником;
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления;
• Исполнение: резьбовое - внутренняя резьба позволяет закручивать муфту на резьбу трубы без дополнительного крепления;
• Материал: ПВХ - устойчив к коррозии, химически инертен, не проводит ток;
• Цвет: серый - соответствует стандартному цвету изделий IEK для визуального различения;
• Нормативный документ: ТУ 2248-002-18461115-2010 - продукция изготовлена по техническим условиям, не имеет ГОСТ.

Совместимость и монтаж

Муфта GA25 соединяет две трубы: одну - с наружной резьбой (обычно жесткая гладкая труба), другую - с гладкой поверхностью (гибкая армированная труба). Муфта надевается на гибкую трубу, затем накручивается на резьбу жесткой трубы. Для герметичности не требуются уплотнители - резьбовой контакт обеспечивает достаточную плотность. Диаметр 25 мм соответствует стандартным трубам типа ТА-25 и аналогам. Убедитесь, что резьба на жесткой трубе имеет шаг и профиль, совместимые с конструкцией муфты.

Безопасность и стандарты

Муфта соединительная труба 25 – труба армированная 25, IP65, GA25 выполнена из самозагасающего ПВХ, не поддерживает горение. Соответствует требованиям ТУ 2248-002-18461115-2010, которые регламентируют механическую прочность, термостойкость и электроизоляционные свойства. Сертифицирована для работы в температурном диапазоне от -25C до +40C. Не рекомендовано применение в средах с постоянными перегрузками выше допустимых значений.

Преимущества

• Не требует сварки, клея или специнструментов - монтаж выполняется руками;
• Высокая степень защиты IP65 делает её пригодной для установки в сырых, пыльных и открытых помещениях;
• ПВХ материал устойчив к воздействию масла, бензина и большинства бытовых химикатов;
• Герметичное соединение достигается за счёт резьбового контакта - снижает риск попадания влаги и пыли;
• Серый цвет легко отличить от других элементов системы - удобно при обслуживании.

Ограничения применения

• Не предназначен для соединения труб разного диаметра - даже 20 мм или 32 мм не подходят;
• Не работает с пластиковыми трубами без резьбы - требуется наличие наружной резьбы на одной стороне;
• Не рассчитана на высокие механические нагрузки - не следует использовать как опору для веса кабеля или труб;
• ПВХ становится хрупким ниже -25C - не рекомендуется для зимней эксплуатации вне помещений при сильных морозах;
• Не подходит для прокладки в местах с частыми ударными нагрузками - например, рядом с движущимися механизмами.

Примеры использования

• Подключение электродвигателя к шкафу управления через гибкую армированную трубу, где вход в шкаф выполнен через жесткую металлическую трубу с резьбой;
• Прокладка кабеля от светильника на фасаде здания к распределительному щиту;
• Обустройство кабельных трасс в пищевых цехах, где важна чистота и защита от влаги;
• Соединение труб в автоматических линиях, где необходима гибкость ввода и жёсткость основной трассы.

Практические советы

• Перед монтажом проверьте, чтобы резьба на жесткой трубе была целой и не имела повреждений - деформация резьбы снижает герметичность;
• Затягивайте муфту руками до упора - не используйте ключи, чтобы не перекрутить и не повредить ПВХ;
• Если гибкая труба слишком тугая, слегка нагрейте её феном перед одеванием - это облегчит сборку;
• Для длительной эксплуатации в условиях влажности можно дополнительно обработать место соединения силиконовым герметиком - хотя это не обязательно;
• Артикул cta10d-ga25-k41-025 - единственный вариант этой модели от IEK; другие номера не являются аналогами.
