Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М25х1,5, д.11 - 16мм | 6111P20M251116 DKC ДКС

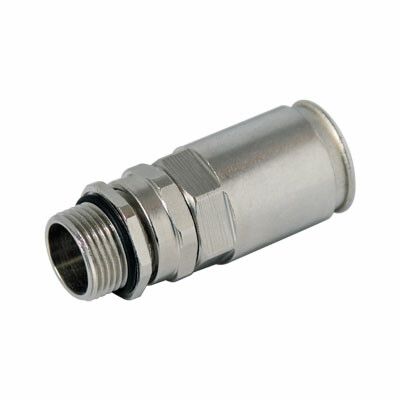

Муфта труба-коробка DN 20 с уплотнением кабеля, IP68, М25х1,5, диаметр 11–16 мм от бренда DKC (ДКС), серия Cosmec, предназначена для герметичного ввода жестких металлических труб в распределительные коробки и корпуса оборудования, сохраняя защиту кабеля даже в условиях повышенной влажности и запыленности.

Назначение и область применения

Муфта труба-коробка DN 20 с уплотнением кабеля используется для перехода от жесткой металлической трубы к электрической коробке, щиту или оборудованию. Обеспечивает герметичный ввод кабеля, предотвращает попадание воды, пыли и агрессивных сред внутрь устройства. Применяется в промышленных системах, на объектах коммерческой недвижимости, в помещениях с высокой влажностью, на производствах с контактными жидкостями - маслами, кислотами, солями.

Технические характеристики

• Номинальный диаметр: 20 мм - соответствует стандартному размеру труб для кабельных трасс
• Размер резьбы: M25×1,5 - совместима с коробками и корпусами, имеющими метрическую резьбу этого стандарта
• Степень защиты: IP68 - полностью защищена от пыли и способна выдерживать длительное погружение в воду
• Материал корпуса: латунь - устойчива к коррозии, механическим нагрузкам и химическим воздействиям
• Материал резьбового сальника: металл - обеспечивает долговечность и точную затяжку
• Диапазон диаметров кабеля: 11–16 мм - подходит для кабелей с изоляцией в этом размерном ряду
• Исполнение: прямолинейное - позволяет ввести трубу прямо в коробку без угловых изменений направления
• Цвет: светло-серый - визуально отличается от пластиковых аналогов, удобен для идентификации в комплексных системах

Совместимость и монтаж

Муфта труба-коробка DN 20 с уплотнением кабеля совместима с жесткими металлическими трубами серии Cosmec диаметром 11–16 мм. Для установки:

• Заведите трубу через центральное отверстие муфты до упора
• Убедитесь, что кабель проходит внутри трубы и плотно прилегает к уплотнительному кольцу
• Накрутите муфту на резьбу коробки руками, затем дожмите гаечным ключом - не перетягивайте
• Проверьте герметичность: при правильной сборке между трубой и уплотнителем не должно быть зазора

Не используйте с пластиковыми или гибкими рукавами - они не обеспечивают необходимую жесткость для фиксации в уплотнении.

Безопасность и стандарты

Муфта выполнена из латуни, которая не поддерживает горение и не выделяет токсичных веществ при нагреве. Соответствует требованиям безопасности для промышленных электроустановок. Степень защиты IP68 подтверждает соответствие международным нормам IEC 60529. Работает в температурном диапазоне, типичном для промышленных условий - от –40C до +80C (при условии отсутствия постоянного давления воды выше допустимого уровня).

Преимущества

• Высокая герметичность благодаря эластичному уплотнительному кольцу - исключает протечки даже при длительном контакте с водой
• Металлическая конструкция устойчива к ударным нагрузкам, вибрациям и механическим повреждениям
• Латунный корпус не требует антикоррозийной обработки - служит десятилетиями в агрессивных средах
• Резьба M25×1,5 - распространённый стандарт, легко заменяема на другие элементы системы Cosmec
• Подходит для многократной сборки/разборки без потери герметичности

Ограничения применения

• Не предназначен для работы под высоким гидростатическим давлением - например, в глубоких коллекторах или подземных каналах с давлением более 1 бар
• Не рекомендован для кабелей с диаметром менее 11 мм или более 16 мм - возможна потеря герметизации
• Не использовать в качестве основного крепления трубы - требуется дополнительная фиксация на расстоянии не далее 1 м от муфты
• Не применяйте с трубами других брендов, если их наружный диаметр не точно соответствует 11–16 мм - риск проскальзывания или перегрузки уплотнения

Примеры использования

• Ввод кабеля в шкаф управления станком с использованием жесткой трубы Cosmec
• Герметизация входа в распределительную коробку на фасаде торгового центра
• Защита силовых кабелей в пищевой промышленности - где регулярно проводится мойка водой под давлением
• Прокладка кабеля в сырых подвальных помещениях с риском капиллярного проникновения влаги

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен быть в пределе 11–16 мм; если меньше - используйте термоусадочную трубку для увеличения диаметра
• При установке в вертикальной плоскости - ориентируйте резьбу вниз, чтобы вода не задерживалась в резьбе
• Не смазывайте резьбу маслом - достаточно сухой затяжки; при необходимости используйте только специальные антисептики для латуни
• При работе в агрессивных средах (кислоты, солевые растворы) периодически осматривайте поверхность муфты - латунь устойчива, но при длительном контакте с концентрированными реагентами возможна эрозия
• Артикул 6111p20m251116 - единственный номер для заказа этой модели; не путайте с другими муфтами серии Cosmec, которые имеют другую резьбу или диаметр
